модель 2013 года
- Модель Wildcat 1000
- Код модели WILDCAT 1000 LTD WHITE (U2013W2W1PUSW)

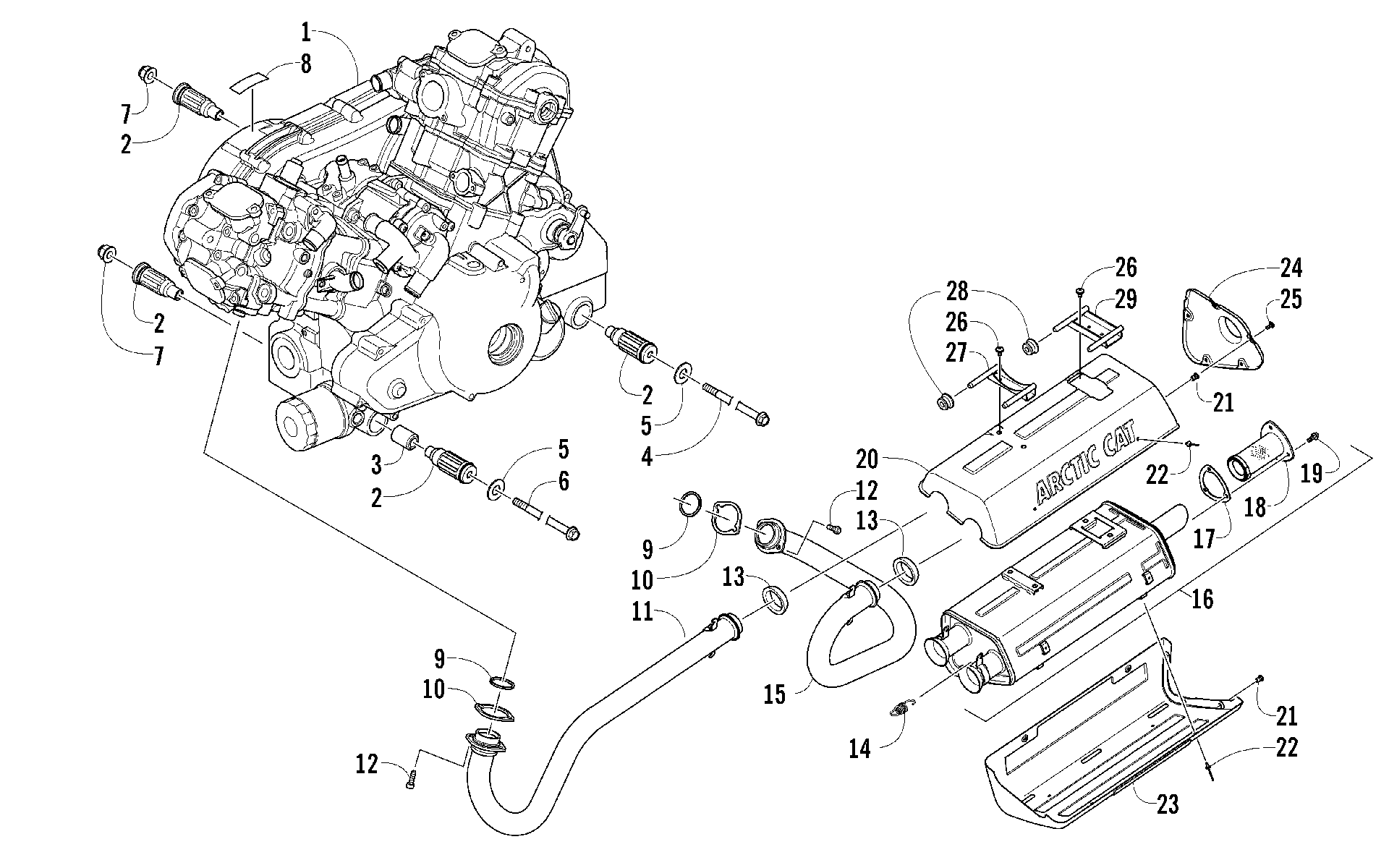

Схема двигателя AND EXHAUST [97747] для WILDCAT 1000 LTD WHITE (U2013W2W1PUSW)
Схема
Детали
![Двигатель AND EXHAUST [97747]](/upload/schemas/63445b26a84568.05236519.gif)
Номер
Наименование детали
Цена
1
ENGINE,A950L H2 ASSY (S3) (inc. 2-3) art. 0800-113
По запросу
2
Подушка двигателя Arctic Cat art. 0801-091
от 1 520 ₽
3
SPACER,ENGINE MOUNT,L31 art. 0801-128
По запросу
4
SCREW,CAP-HFH M10X1.25X190 CL10.9 Z&Y art. 0423-451
По запросу
5
Шайба Arctic Cat art. 0423-426
от 110 ₽
6
SCREW,CAP HFH M10-1.25X220 art. 0423-734
По запросу
7
Гайка Arctic Cat art. 8428-002
от 310 ₽
8
Decal, Warning art. 0411-426
По запросу
9
Прокладка выхлопной трубы Arctic Cat art. 0412-338
от 2 310 ₽
10
SPACER,EXHAUST FLANGE art. 0412-636
По запросу
11
PIPE,EXHAUST-FRONT-COATED (RB: 0512-610) art. 0512-588
По запросу
12
SCREW,CAP-TSH M8X1.25X25 CL8.8 Z&C art. 1423-084
По запросу
13
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
14
Пружина Arctic Cat art. 0612-668
от 683 ₽
15
PIPE,EXHAUST-REAR-COATED (RB:0512-611)(replaces 0512-589) art. 0512-611
По запросу
16
MUFFLER-ASSEMBLY (inc. 17-19) art. 0512-608
По запросу
17
GASKET,SPARK ARRESTER art. 0412-614
По запросу
18
Arrester, Spark - Assembly art. 0512-585
По запросу
19
Screw, Cap art. 8408-616
По запросу
20
SHIELD, UPPER - ASSEMBLY (inc. 21) art. 0512-590
По запросу
21
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
22
RIVET,BLIND-1/8X1/4 art. 8061-283
По запросу
23
SHIELD, LOWER - ASSEMBLY (inc. 21) art. 0512-591
По запросу
24
Shield, Heat - Rear art. 0412-591
По запросу
25
SCREW,MACH-TSTRH M5X0.8X12 W/ PILOT Z&C art. 1423-176
По запросу
26
Screw, Machine art. 8476-612
По запросу
27
Bracket, Muffler Support art. 0412-553
По запросу
28
GROMMET,EXHAUST HANGER art. 0412-544
По запросу
29
HANGER, MUFFLER art. 0412-641
По запросу
