модель 2013 года
- Модель Wildcat 1000
- Код модели WILDCAT 1000 LTD WHITE (U2013W2W1PUSW)

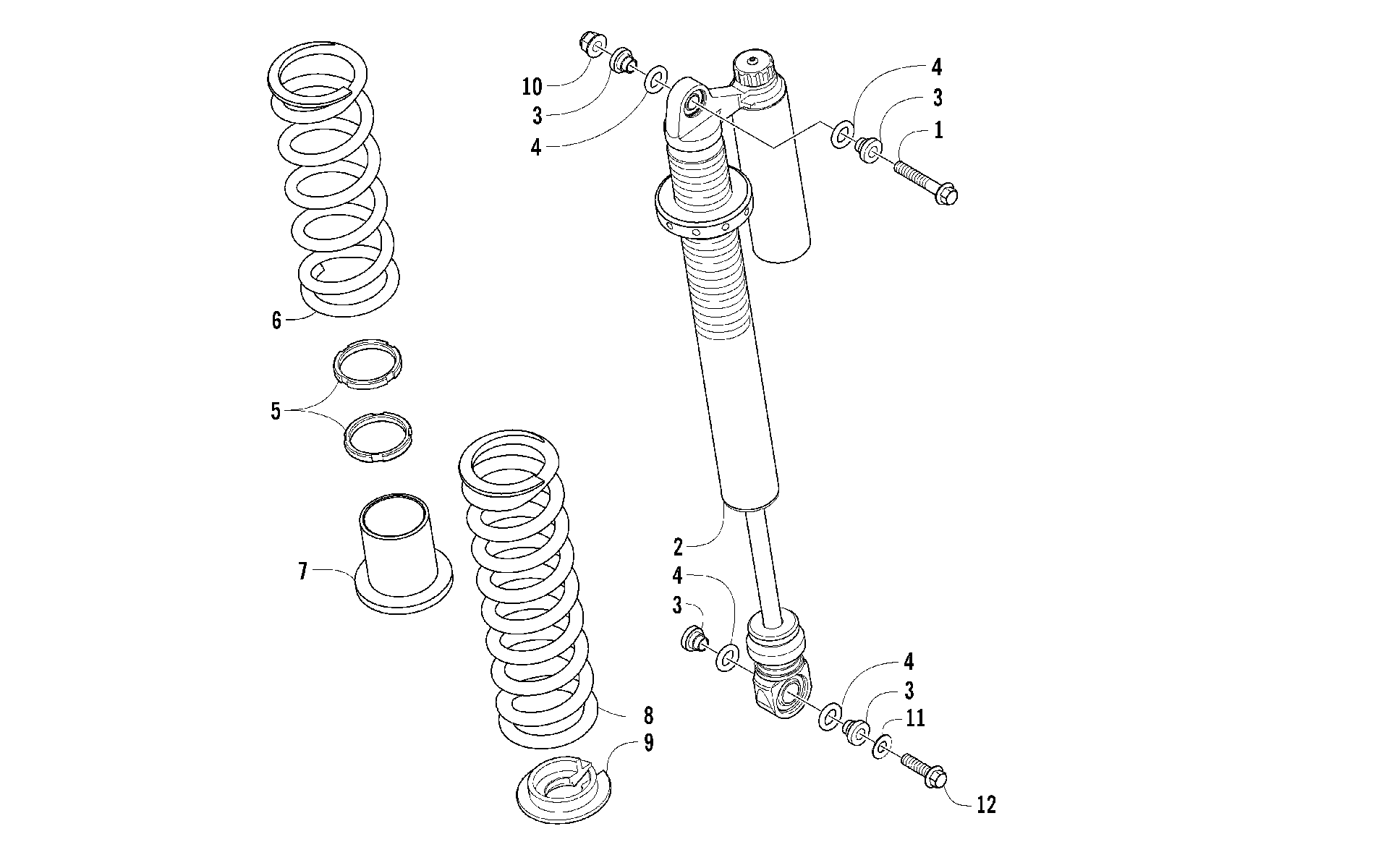

Схема задней подвески SHOCK ASSEMBLY [97743] для WILDCAT 1000 LTD WHITE (U2013W2W1PUSW)
Схема
Детали
![Задняя подвеска SHOCK ASSEMBLY [97743]](/upload/schemas/63446a2a724053.05519145.gif)
Номер
Наименование детали
Цена
1
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
2
Амортизатор задний Arctic Cat art. 0404-213
от 64 922 ₽
3
SPACER,REAR SHOCK MOUNT art. 0404-264
По запросу
4
Кольцо уплотнительное Arctic Cat art. 0403-273
от 683 ₽
5
Collar, Locking - Adjuster Nut art. 0404-275
По запросу
6
Пружина заднего амортизатора верхняя белая Arctic Cat art. 0504-699
По запросу
7
SLIDER,SPRING (61.4 OD X 89 L) art. 0403-280
По запросу
8
Пружина заднего амортизатора нижняя белая Arctic Cat art. 0504-698
По запросу
9
RETAINER, SPRING art. 0403-272
По запросу
10
Гайка Arctic Cat art. 8428-002
от 310 ₽
11
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
12
Болт шаровой опоры Arctic Cat art. 8409-030
По запросу
