модель 2013 года
- Модель Wildcat 1000
- Код модели WILDCAT 1000 LTD WHITE (U2013W2W1PUSW)

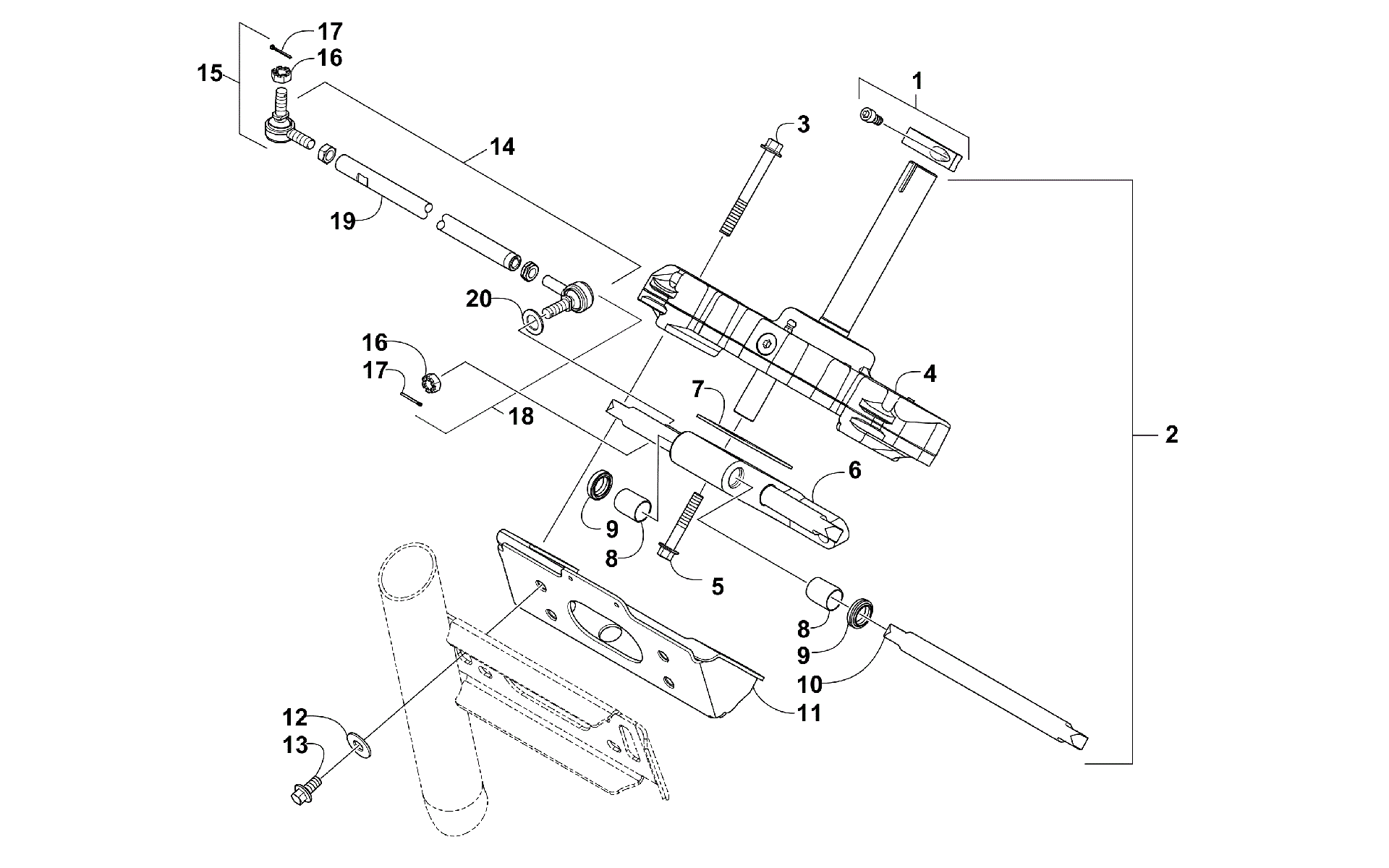

Схема полка и PINION узел (SER. # 309156 и BELOW) [301553] для WILDCAT 1000 LTD WHITE (U2013W2W1PUSW)
Схема
Детали
![полка и PINION узел (SER. # 309156 и BELOW) [301553]](/upload/schemas/6344666b0b0f50.28651489.gif)
Номер
Наименование детали
Цена
1
COLLAR,RETAINING-STEERING art. 0405-463
По запросу
2
RACK & PINION ASSY (RB: 0505-814) (inc. 3-11)(replaces 0505-756) art. 0505-814
По запросу
3
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y W/204 art. 8408-872
По запросу
4
RACK & PINION art. 0505-826
По запросу
5
SCREW,CAP-HFH M8X1.25X45-Z&Y-RED art. 8409-847
По запросу
6
KIT,RACK CARRIER (FOR -774) (inc. 7-9 and 20)(replaces 0505-825) art. 0505-888
По запросу
7
PAD, FELT STEERING art. 0405-414
По запросу
8
Втулка рулевой системы Arctic Cat art. 0405-445
По запросу
9
SEAL,STEERING SUPPORT art. 0405-461
По запросу
10
SUPPORT BAR, STEERING RACK art. 0405-457
По запросу
11
BRKT,MTG-STEERING RACK-PTD BLK art. 4506-688
По запросу
12
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
13
Screw, Cap art. 8408-818
По запросу
14
Рулевая тяга в сборе Arctic Cat art. 0505-815
от 15 488 ₽
15
Наконечник рулевой тяги внешний Arctic Cat Wildcat art. 0505-812
от 3 371 ₽
16
NUT,CASTLE M12 X 1.25 art. 1423-072
По запросу
17
Pin, Cotter art. 0623-175
По запросу
18
Наконечник рулевой тяги внутренний Arctic Cat Wildcat art. 0505-811
от 3 161 ₽
Аналог
Рулевой наконечник внутренний EPI для Arctic Cat Wildcat
art. WE315038
3 161 ₽
Требуется 2 шт.
19
Тяга рулевая Arctic Cat art. 0405-404
от 2 615 ₽
20
WASHER,FLAT-21.5 ID X 11.98 OD X 2.5 art. 1423-068
По запросу
