модель 2013 года
- Модель Wildcat 1000
- Код модели WILDCAT 1000 LTD WHITE (U2013W2W1PUSW)

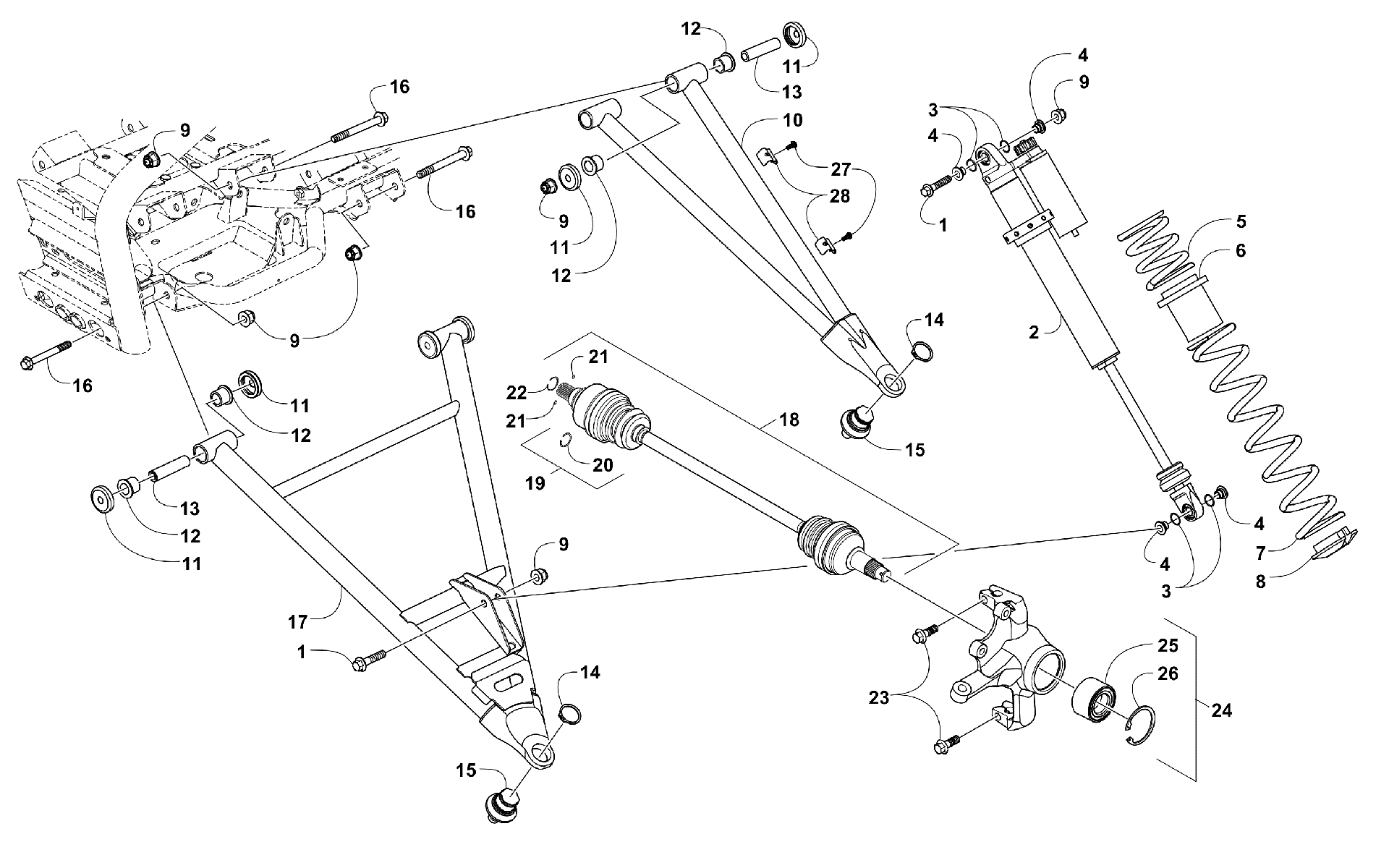

Схема узла передней подвески [97884] для WILDCAT 1000 LTD WHITE (U2013W2W1PUSW)
Схема
Детали
![Узел передней подвески [97884]](/upload/schemas/63445ee880bfb7.20388863.gif)
Номер
Наименование детали
Цена
1
Screw, Cap art. 8409-050
По запросу
2
Амортизатор передний Arctic Cat art. 0403-251
от 54 900 ₽
3
Кольцо уплотнительное Arctic Cat art. 0403-273
от 683 ₽
4
SPACER, FRONT SHOCK MOUNT art. 0403-268
По запросу
5
Пружина переднего амортизатора верхняя белая Arctic Cat art. 0503-503
По запросу
6
SLIDER,SPRING (61.4 OD X 89 L) art. 0403-280
По запросу
7
Пружина переднего амортизатора нижняя белая Arctic Cat art. 0503-502
По запросу
8
RETAINER, SPRING art. 0403-272
По запросу
9
Гайка Arctic Cat art. 8428-002
от 310 ₽
10
A-ARM,FR UPPER RH-PTD ANNIV ORANGE-ASSY (inc. 11-15) art. 0503-582
По запросу
10
A-ARM,FR UPPER LH-PTD ANNIV ORANGE-ASSY (inc. 11-15) art. 0503-583
По запросу
11
Сальник рычага подвески Arctic Cat art. 3313-113
от 420 ₽
12
Втулка рычага Arctic Cat art. 0403-264
от 1 596 ₽
Аналог
3 371 ₽
Требуется 16 шт.
Аналог
2 762 ₽
Требуется 16 шт.
Аналог
Комплект втулок передних рычагов EPI Arctic Cat Wildcat
art. WE340073
2 352 ₽
Требуется 16 шт.
Аналог
3 528 ₽
Требуется 16 шт.
Аналог
2 100 ₽
Требуется 16 шт.
13
Втулка рычага Arctic Cat art. 0403-250
от 830 ₽
Аналог
3 528 ₽
Требуется 8 шт.
14
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
15
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
16
SCREW,CAP-HFH M10X1.25X90 CL10.9 SILV art. 8413-090
По запросу
17
A-ARM,FR LOWER LH-PTD ANNIV ORANGE-ASSY (inc. 11-15) art. 0503-571
По запросу
17
A-ARM,FR LOWER RH-PTD ANNIV ORANGE-ASSY (inc. 11-15) art. 0503-570
По запросу
18
Привод передний Arctic Cat Wildcat art. 1502-774
от 19 247 ₽
19
Пыльник шруса art. 2436-112
от 7 340 ₽
20
Circlip art. 1441-988
По запросу
21
Палец Arctic Cat art. 1402-885
от 263 ₽
22
Стопорное кольцо 22мм Arctic Cat art. 1402-889
от 263 ₽
23
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
24
Knuckle - Assembly - Left (inc. 25-26) art. 0503-485
По запросу
24
Knuckle - Assembly - Right (inc. 25-26) art. 0503-484
По запросу
25
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
26
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
27
Screw, Self Tapping art. 0423-946
По запросу
28
BRACKET,BRAKE LINE - 1" OD art. 0403-257
По запросу
