модель 2013 года
- Модель Wildcat 1000
- Код модели WILDCAT 1000 LTD WHITE (U2013W2W1PUSW)

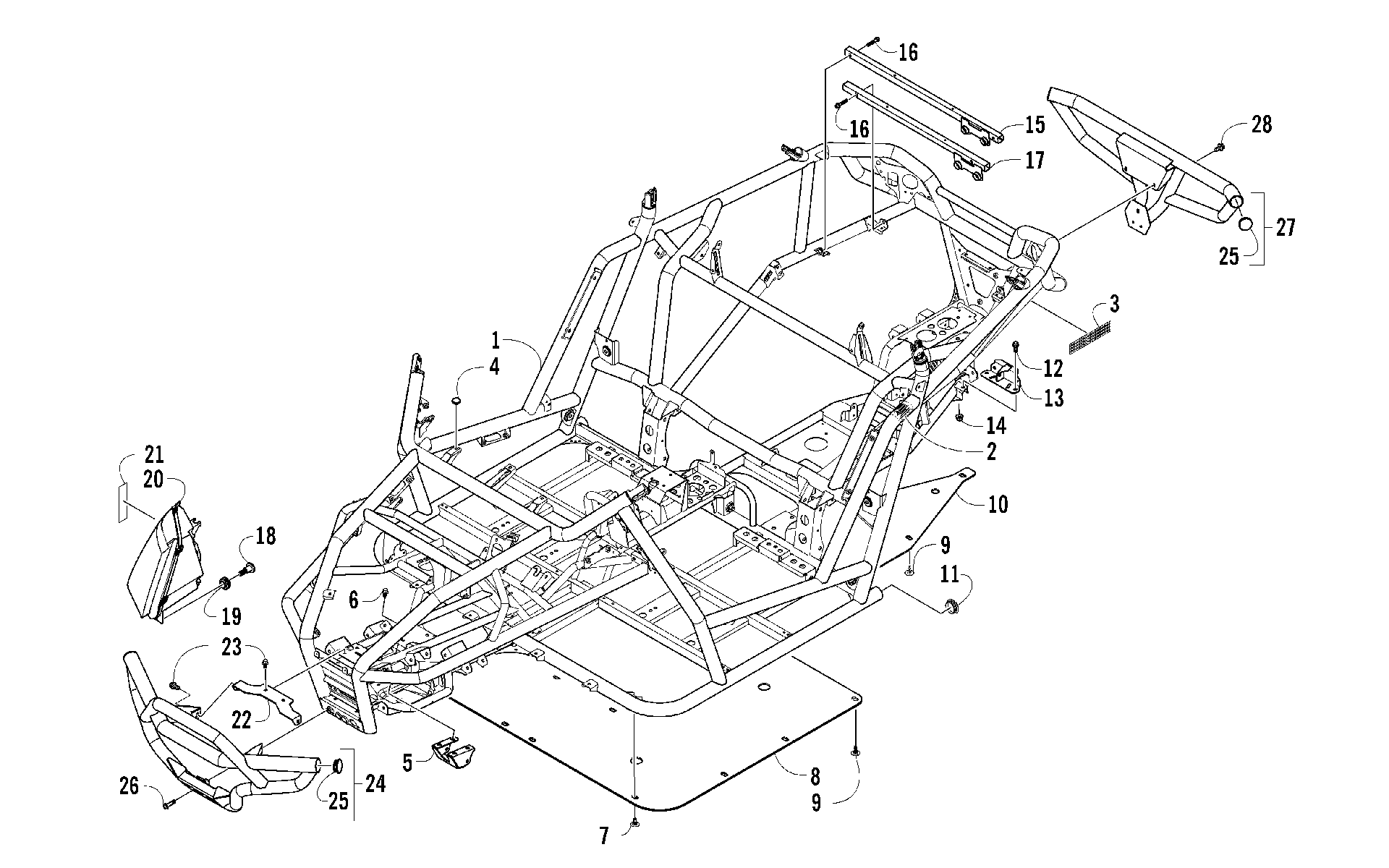

Схема fRAME, HEADLIGHTS, и RELATED PARTS [97882] для WILDCAT 1000 LTD WHITE (U2013W2W1PUSW)
Схема
Детали
![FRAME, HEADLIGHTS, и RELATED PARTS [97882]](/upload/schemas/63445c18a00d11.58239589.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-PTD BLK (W/DECALS WC) (inc. 2-3) art. 5506-118
По запросу
2
DECAL,WARNING-ROPS WILDCAT (BLACK) art. 2411-941
По запросу
3
REFLECTOR,REAR (WC) art. 2411-974
По запросу
4
BUMPER,SEAT art. 0406-877
По запросу
5
Bracket, Support - Front Gearcase art. 4506-703
По запросу
6
SCREW,CAP-HFH M10X1.25X16 CL10.9 W/204 art. 8409-018
По запросу
7
Винт Arctic Cat art. 0423-101
от 263 ₽
8
PLATE,SKID - FRONT art. 4506-406
По запросу
9
Screw, Self-Tapping art. 1423-109
По запросу
10
PLATE,SKID - REAR art. 4506-407
По запросу
11
CAP,FRAME-44.45MM art. 2416-962
По запросу
12
Screw, Cap art. 8409-025
По запросу
13
BRACKET, REAR SUSP-PAINT art. 4506-637
По запросу
14
Гайка Arctic Cat art. 8428-002
от 310 ₽
15
TUBE,BOX-FRONT-PTD BLACK art. 4506-680
По запросу
16
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
17
TUBE,BOX-REAR-PTD BLACK art. 4506-682
По запросу
18
Болт Arctic Cat art. 0423-356
от 168 ₽
19
GROMMET art. 1423-104
По запросу
20
HEADLIGHT,RH-ASSY (W/SIDE REFLECTOR) (inc. 21) art. 0509-064
По запросу
20
HEADLIGHT,LH-ASSY (W/SIDE REFLECTOR) (inc. 21) art. 0509-065
По запросу
21
REFLECTOR,FRONT-RH (WC) art. 2411-972
По запросу
21
REFLECTOR,FRONT-LH (WC) art. 2411-973
По запросу
22
BRACKET,BUMPER-PTD BLACK art. 5506-176
По запросу
23
Болт Arctic Cat art. 8408-816
от 110 ₽
24
BUMPER,FRONT-PKG (inc. two No. 25) art. 5506-165
По запросу
25
CAP-BLACK art. 1423-190
По запросу
26
SCREW,CAP-HFH M6X1.0X40 CL8.8 RIE BLK art. 8410-640
По запросу
27
BUMPER,REAR-PKG (inc. two No. 25) art. 5506-166
По запросу
28
SCREW,CAP-HFH M8X1.25X16 CL8.8 RIE B art. 8410-816
По запросу
