модель 2013 года
- Модель Wildcat 1000
- Код модели WILDCAT 1000 LTD WHITE (U2013W2W1PUSW)

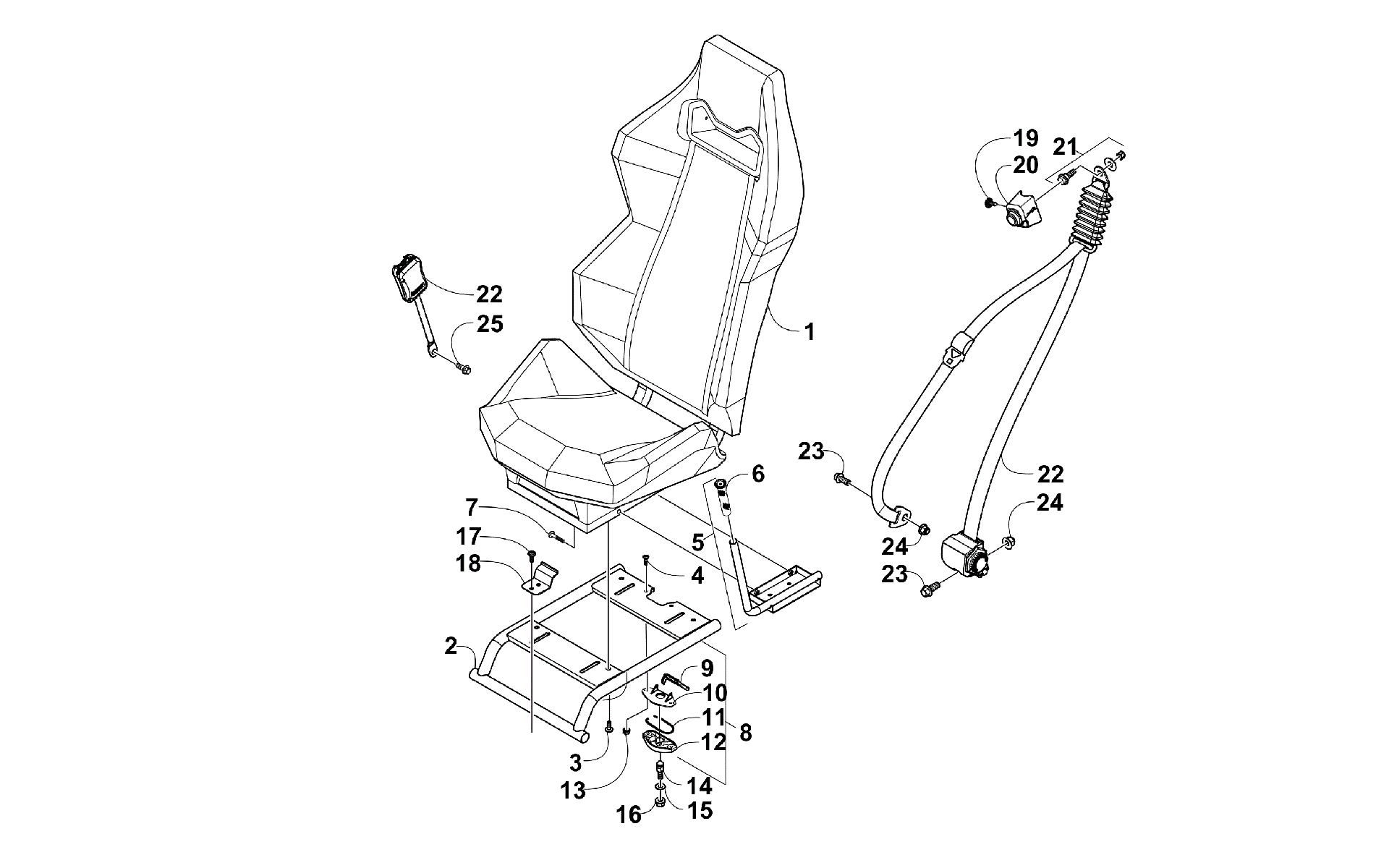

Схема сиденья ASSEMBLY [97880] для WILDCAT 1000 LTD WHITE (U2013W2W1PUSW)
Схема
Детали
![Сиденье ASSEMBLY [97880]](/upload/schemas/63446c090a0689.43145428.gif)
Номер
Наименование детали
Цена
1
SEAT,BLK/ORANGE-ASSEMBLY art. 5506-164
По запросу
2
SUPPORT, SEAT-PTD BLACK art. 4506-662
По запросу
3
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
4
Screw, Machine art. 8468-620
По запросу
5
HANDLE - ASSY (inc. 6) art. 5506-173
По запросу
6
Рукоятка art. 4606-945
По запросу
7
SCREW,MACH-TSTRH M6X1.0X35 Z&BLK art. 8477-635
По запросу
8
Latch, Seat - Assembly (inc. 9-12) art. 2706-164
По запросу
9
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
10
COVER,LATCH-SEAT art. 1673-635
По запросу
11
CLIP,SPRING RETAINING-SS art. 0673-023
По запросу
12
BACK,LATCH-SEAT art. 1673-634
По запросу
13
Nut art. 0623-038
от 110 ₽
14
Stud, Latch - Seat art. 0423-559
По запросу
15
Шайба Arctic Cat art. 0423-073
от 221 ₽
16
Nut, Lock art. 8424-002
По запросу
17
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
18
BRACKET, SEAT MOUNTING-PTD BLACK art. 4506-691
По запросу
19
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
20
COVER,SEATBELT-RH art. 2416-936
По запросу
20
COVER,SEATBELT-LH art. 2416-937
По запросу
21
Screw, Shoulder - Assembly art. 0423-915
По запросу
22
BELT,SEAT-3PT 11.5" NAR CABLE-ASSY art. 5506-159
По запросу
23
Screw, Cap art. 1423-182
По запросу
24
Nut, Lock art. 1423-184
По запросу
25
SCREW,CAP-HFHM12X1.75X30CL10.9RIE W/2353 art. 1423-183
По запросу
