модель 2013 года
- Модель Wildcat 1000
- Код модели WILDCAT 1000 LTD WHITE (U2013W2W1PUSW)

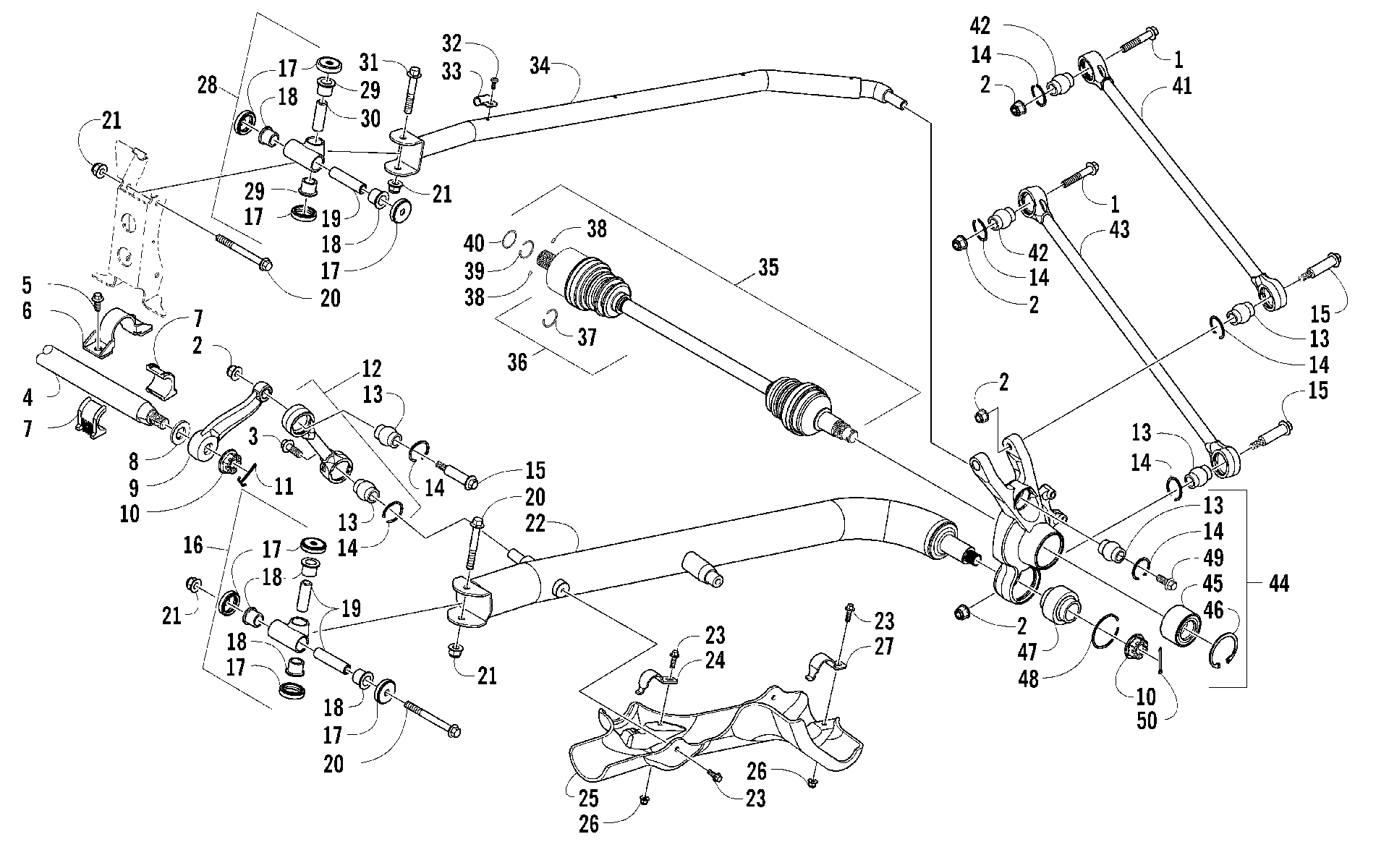

Схема задней подвески ASSEMBLY [97885] для WILDCAT 1000 LTD WHITE (U2013W2W1PUSW)
Схема
Детали
![Задняя подвеска ASSEMBLY [97885]](/upload/schemas/634469388f7d50.45371618.gif)
Номер
Наименование детали
Цена
1
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
2
Гайка Arctic Cat art. 8428-002
от 310 ₽
3
Болт шаровой опоры Arctic Cat art. 8409-030
По запросу
4
Bar, Sway art. 0504-708
По запросу
5
SCREW,CAP-HSH M10 X 1.25 X 20 art. 1423-150
По запросу
6
CLAMP, SWAYBAR BUSHING - PTD BLK art. 0504-724
По запросу
7
Втулка стабилизатора Arctic Cat art. 0404-246
По запросу
8
WASHER,THRUST art. 2402-061
По запросу
9
ARM,SWAYBAR END-PTD BLACK art. 0504-744
По запросу
10
Гайка Arctic Cat art. 0423-394
от 1 439 ₽
11
Шплинт Arctic Cat art. 0423-407
от 116 ₽
12
LINK,SWAYBAR-BLACK-ASSY (inc. 13-14) art. 0504-740
По запросу
13
Сайлентблок заднего поперечного рычага Arctic Cat art. 0404-248
от 3 780 ₽
14
Стопорное кольцо Arctic Cat art. 1423-085
от 221 ₽
15
Болт заднего поперечного рычага Arctic Cat art. 1423-087
от 1 292 ₽
16
MOUNT, LOWER TRAILING ARM - ASSY (inc. 17-19) art. 0504-748
По запросу
17
Крышка-сальник рычага подвески Arctic Cat art. 1423-159
По запросу
18
Подшипник Arctic Cat art. 2402-077
По запросу
19
SLEEVE, REAR SUSPENSION art. 0404-285
По запросу
20
SCREW,CAP-HFH M12X1.25X100 CL10.9 SILV art. 8413-200
По запросу
21
Гайка Arctic Cat art. 8427-202
от 221 ₽
22
ARM,LOWER TRAILING-PTD ANNIV ORANGE art. 0504-788
По запросу
23
SCREW,CAP-SERR HFH M6 X 1.0 X 20 BLK art. 0423-889
По запросу
24
BRKT,SKIDPLATE-FRNT-PTD art. 0504-701
По запросу
25
GUARD, REAR SUSPENSION-RH art. 2416-952
По запросу
25
GUARD, REAR SUSPENSION-LH art. 2416-953
По запросу
26
Гайка Arctic Cat art. 8427-602
от 116 ₽
27
BRKT,SKIDPLATE-REAR-PTD art. 0504-700
По запросу
28
MOUNT,UPPER TRAILING ARM-ASSY (inc. 17-19 and 29-30) art. 0504-756
По запросу
29
Подшипник Arctic Cat art. 2402-076
от 1 029 ₽
30
Палец подвески Arctic Cat art. 0404-289
от 4 032 ₽
31
BOLT,HXFL,M12-1.25X75,CL10.9 art. 8413-275
По запросу
32
Screw, Self Tapping art. 0423-946
По запросу
33
BRACKET,BRAKE LINE - 1.25" OD art. 0403-271
По запросу
34
ARM,UPPER TRAILING-PTD ANNIV ORANGE art. 0504-790
По запросу
35
Привод задний Arctic Cat Wildcat art. 1502-914
По запросу
36
Пыльник шруса art. 2436-112
от 7 340 ₽
37
Circlip art. 1441-988
По запросу
38
Палец Arctic Cat art. 1402-885
от 263 ₽
39
Стопорное кольцо 22мм Arctic Cat art. 1402-889
от 263 ₽
40
Уплотнительное кольцо Arctic Cat art. 1402-963
от 630 ₽
41
LINK,UPPER LATERAL-BLACK-ASSY (inc. 13-14 and 42) art. 0504-738
По запросу
42
Сайлентблок поперечного рычага Arctic Cat art. 0404-249
По запросу
43
LINK,LOWER LATERAL-BLACK-ASSY (inc. 13-14 and 42) art. 0504-736
По запросу
44
KNUCKLE,REAR-RH-ASSEMBLY (inc. 13-14 and 45-48) art. 0504-654
По запросу
44
KNUCKLE,REAR-LH-ASSEMBLY (inc. 13-14 and 45-48) art. 0504-655
По запросу
45
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
46
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
47
Сайлентблок рычага Arctic Cat art. 0404-243
По запросу
48
Стопорное кольцо Arctic Cat art. 1423-086
По запросу
49
Screw, Cap art. 8409-025
По запросу
50
PIN,SPRING-4MM DIA X 30MM LG art. 1423-147
По запросу
