модель 2017 года
- Модель HDX 500
- Код модели HDX 500 XT BLACK (U2017R6K4CUSP)

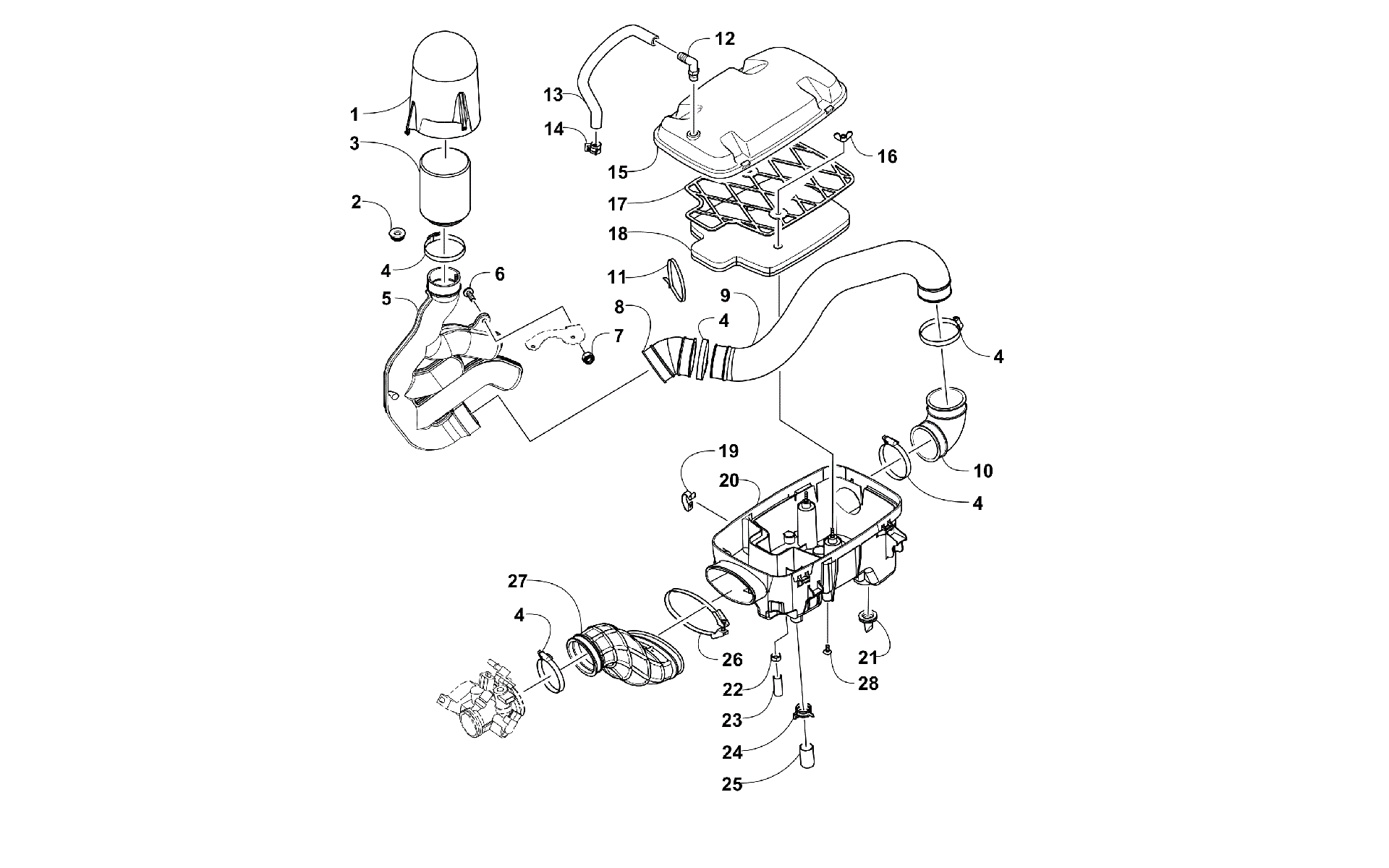

Схема воздушный впуск ASSEMBLY [301500] для HDX 500 XT BLACK (U2017R6K4CUSP)
Схема
Детали
![Воздушный впуск ASSEMBLY [301500]](/upload/schemas/63451ecf7f9b12.01911169.gif)
Номер
Наименование детали
Цена
1
Filter, Cover art. 1470-022
По запросу
2
Втулка Arctic Cat art. 0423-678
от 326 ₽
3
Filter, Intake art. 0470-834
По запросу
4
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
5
Duct, Intake art. 0513-058
По запросу
6
Screw, Machine art. 8476-825
По запросу
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
Boot, Intake art. 0413-324
По запросу
9
Duct, Intake art. 1470-017
По запросу
10
BOOT,AIR DUCT art. 0413-098
По запросу
11
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
12
FITTING,ELBOW-1/4 NPT X1/2 HB (NYLON) art. 0470-881
По запросу
13
Hose, Vent art. 0410-226
По запросу
14
Хомут пружинный Arctic Cat art. 1623-281
от 250 ₽
15
AIR BOX,TOP-FABRICATED (R/B 1470-220)(replaces 0470-861) art. 1470-220
По запросу
16
NUT,LOCKING WING-M5-.8X26 art. 2623-153
По запросу
17
Screen, Air Filter art. 1470-030
По запросу
18
Filter, Air art. 1470-029
По запросу
19
Защелка корпуса воздушного фильтра Arctic Cat art. 0423-455
от 473 ₽
Аналог
Защелка корпуса воздушного фильтра Arctic Cat б.у
art. 0423-455_б.у
210 ₽
Требуется 4 шт.
Подписаться
20
Housing, Air Intake art. 0570-392
По запросу
21
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
22
Clamp, Hose art. 0610-563
По запросу
23
CAP,DRAIN-AIRBOX art. 0470-863
По запросу
24
Хомут пружинный Arctic Cat art. 1623-287
По запросу
25
Сливная пробка Arctic Cat art. 0423-766
По запросу
26
Хомут овальный Arctic Cat art. 0423-554
от 1 040 ₽
27
Boot, Intake art. 1470-016
По запросу
28
SCREW,MACH-TSPNH M5X0.8X20 CL8.8 BLK art. 8468-612
По запросу
