модель 2017 года
- Модель HDX 500
- Код модели HDX 500 XT BLACK (U2017R6K4CUSP)

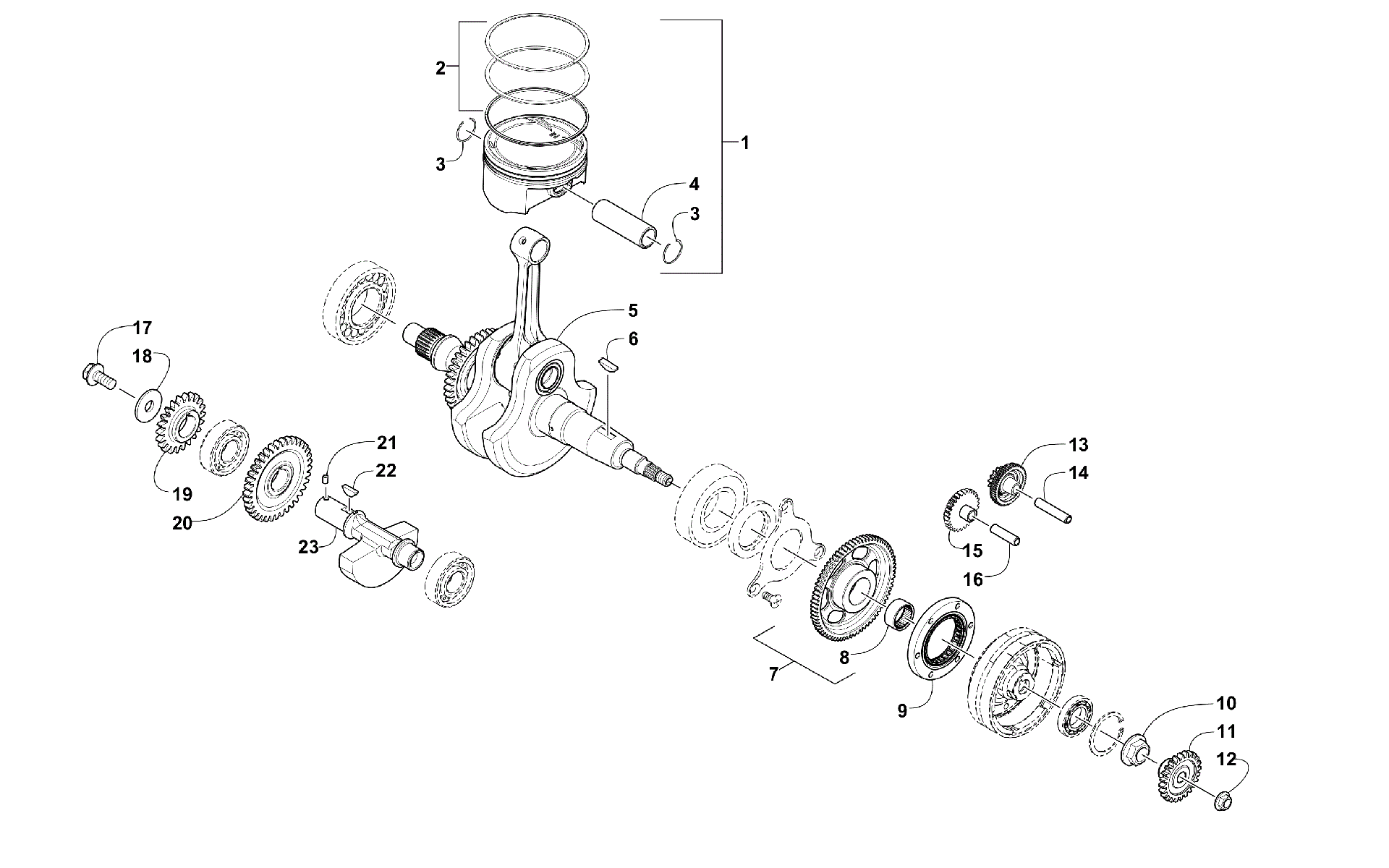

Схема cRANKSHAFT, BALANCER, STARTER GEAR, и поршень ASSEMBLIES [302158] для HDX 500 XT BLACK (U2017R6K4CUSP)
Схема
Детали
![CRANKSHAFT, BALANCER, STARTER GEAR, и поршень ASSEMBLIES [302158]](/upload/schemas/634527fb9a1d91.72022993.gif)
Номер
Наименование детали
Цена
1
Поршень Arctic Cat 450,500 в сборе art. 0805-333
По запросу
2
Поршневые кольца Arctic Cat art. 0805-320
По запросу
3
Стопорное кольцо поршневого пальца Arctic Cat art. 0831-060
от 368 ₽
4
Палец поршневой Arctic Cat art. 0805-023
По запросу
5
CRANKSHAFT ASSEMBLY art. 0805-013
По запросу
6
KEY WAY ACG art. 0829-039
По запросу
7
GEAR,STARTER CLUTCH-MFG PKG 73T (inc. 8) art. 0815-023
По запросу
8
BEARING,NEEDLE ROLLER-31 X 39 X 18 art. 0832-069
По запросу
9
CLUTCH,ONE WAY-W/ HUB ASSEMBLY art. 0802-044
По запросу
10
NUT FLANGE 16 MM art. 3306-705
По запросу
11
GEAR,PRIMARY DRIVE art. 0811-036
По запросу
12
NUT FLANGE 10MM art. 3307-058
По запросу
13
Шестерня стартера Arctic Cat art. 0815-031
По запросу
14
PIN, STARTER IDLER GEAR NO. 1 art. 0815-007
По запросу
15
Шестерня стартера Arctic Cat art. 0815-022
от 4 179 ₽
16
PIN,STARTER IDLER GEAR-NO.2 art. 0815-015
По запросу
17
SCREW-CAP-HFH M10X1.25X20 W/ THREADLOCK art. 0826-118
По запросу
18
WASHER-STEEL-30X10X2.5 art. 0828-091
По запросу
19
GEAR, OIL PUMP DRIVE art. 0811-009
По запросу
20
GEAR, DRIVEN - NO. 1 art. 0811-006
По запросу
21
PIN DOWEL 4*6.5 art. 3304-144
По запросу
22
KEY-WOODRUFF-CB SHAFT art. 0829-037
По запросу
23
SHAFT,BALANCER art. 0811-035
По запросу
