модель 2017 года
- Модель HDX 500
- Код модели HDX 500 XT BLACK (U2017R6K4CUSP)

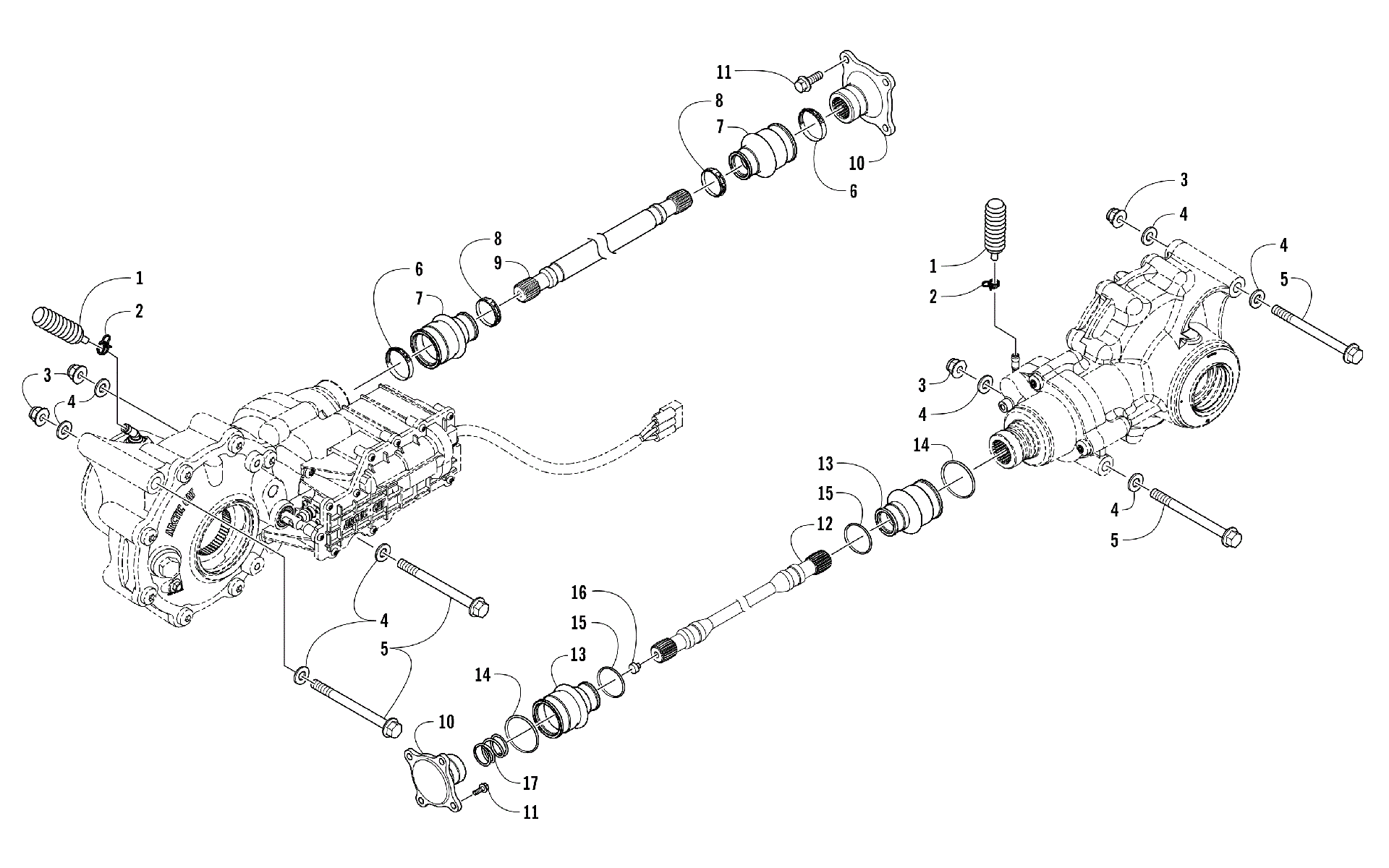

Схема трансмиссии ASSEMBLY [301703] для HDX 500 XT BLACK (U2017R6K4CUSP)
Схема
Детали
![Трансмиссия ASSEMBLY [301703]](/upload/schemas/63452caa534782.85652934.gif)
Номер
Наименование детали
Цена
1
Сапун Arctic Cat art. 1402-620
от 750 ₽
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
Nut, Lock art. 1423-335
По запросу
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
Screw, Cap art. 0423-404
По запросу
6
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
7
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
8
Хомут Arctic Cat art. 0423-411
По запросу
9
Shaft, Propeller - Front art. 2402-331
По запросу
10
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
Shaft, Propeller - Rear art. 2402-253
По запросу
13
Boot, Coupler art. 2402-254
По запросу
14
O-Ring art. 0830-240
По запросу
15
O-Ring art. 0830-243
По запросу
16
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
17
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
