модель 2017 года
- Модель HDX 500
- Код модели HDX 500 XT BLACK (U2017R6K4CUSP)

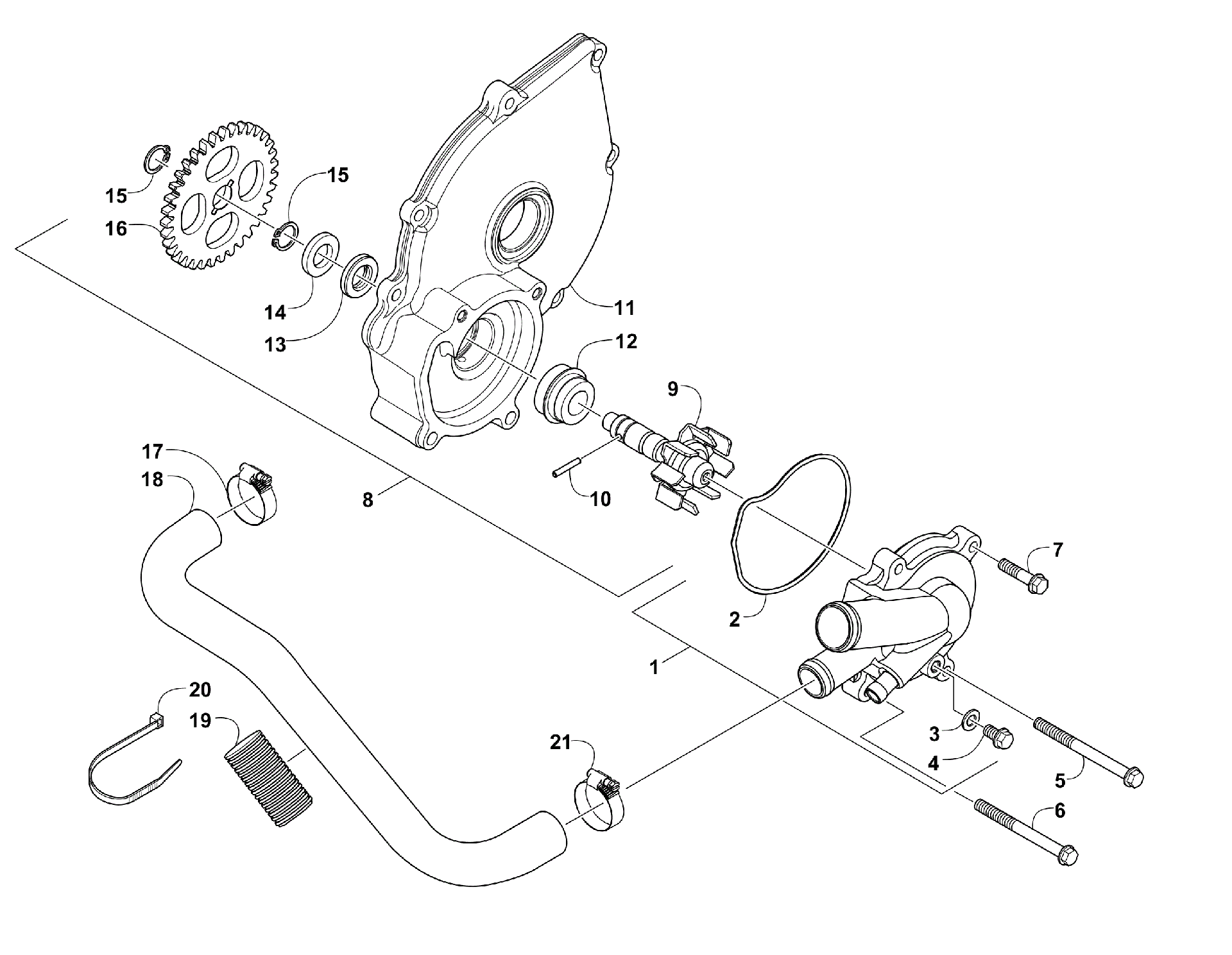

Схема водяной помпы ASSEMBLY [301514] для HDX 500 XT BLACK (U2017R6K4CUSP)
Схема
Детали
![Водяная помпа ASSEMBLY [301514]](/upload/schemas/63454bab6f7501.68399636.gif)
Номер
Наименование детали
Цена
1
COVER ASSY, WATER PUMP (inc. 2-4) art. 0813-054
По запросу
2
RING,WATER PUMP art. 0830-208
По запросу
3
WASHER A 6MM art. 3304-049
По запросу
4
BOLT FLANGE SH 6*10 art. 3304-186
По запросу
5
BOLT FLANGE SH 6*70 art. 3307-052
По запросу
6
BOLT FLANGE SH 6*65 (C) art. 0826-151
По запросу
7
BOLT FLANGE SH 6*25 art. 3307-050
По запросу
8
WATER PUMP ASSY, L COVER (inc. 9-16) art. 0813-051
По запросу
9
IMPELLER SHAFT,WATER PUMP art. 0813-057
По запросу
10
ROLLER,3*19.8 art. 0829-057
По запросу
11
COVER,L COVER art. 0806-123
По запросу
12
SEAL,MECHANICAL(replaces 3305-940) art. 3308-126
По запросу
13
OIL SEAL 13.7*24*5 art. 0830-207
По запросу
14
WASHER,THRUST 14MM art. 0828-130
По запросу
15
CIR CLIP EX 14 art. 0831-089
По запросу
16
GEAR,WATER PUMP DRIVEN art. 0811-037
По запросу
17
CLAMP D27.5 art. 1423-008
По запросу
18
HOSE,WATER B art. 0410-216
По запросу
19
CONDUIT,FLEXIBLE-HIGH TEMP-.750ID X 37" art. 1619-453
По запросу
20
Зажим Arctic Cat art. 0123-788
По запросу
21
CLAMP,D28 art. 3305-941
По запросу
