модель 2017 года
- Модель HDX 500
- Код модели HDX 500 XT BLACK (U2017R6K4CUSP)

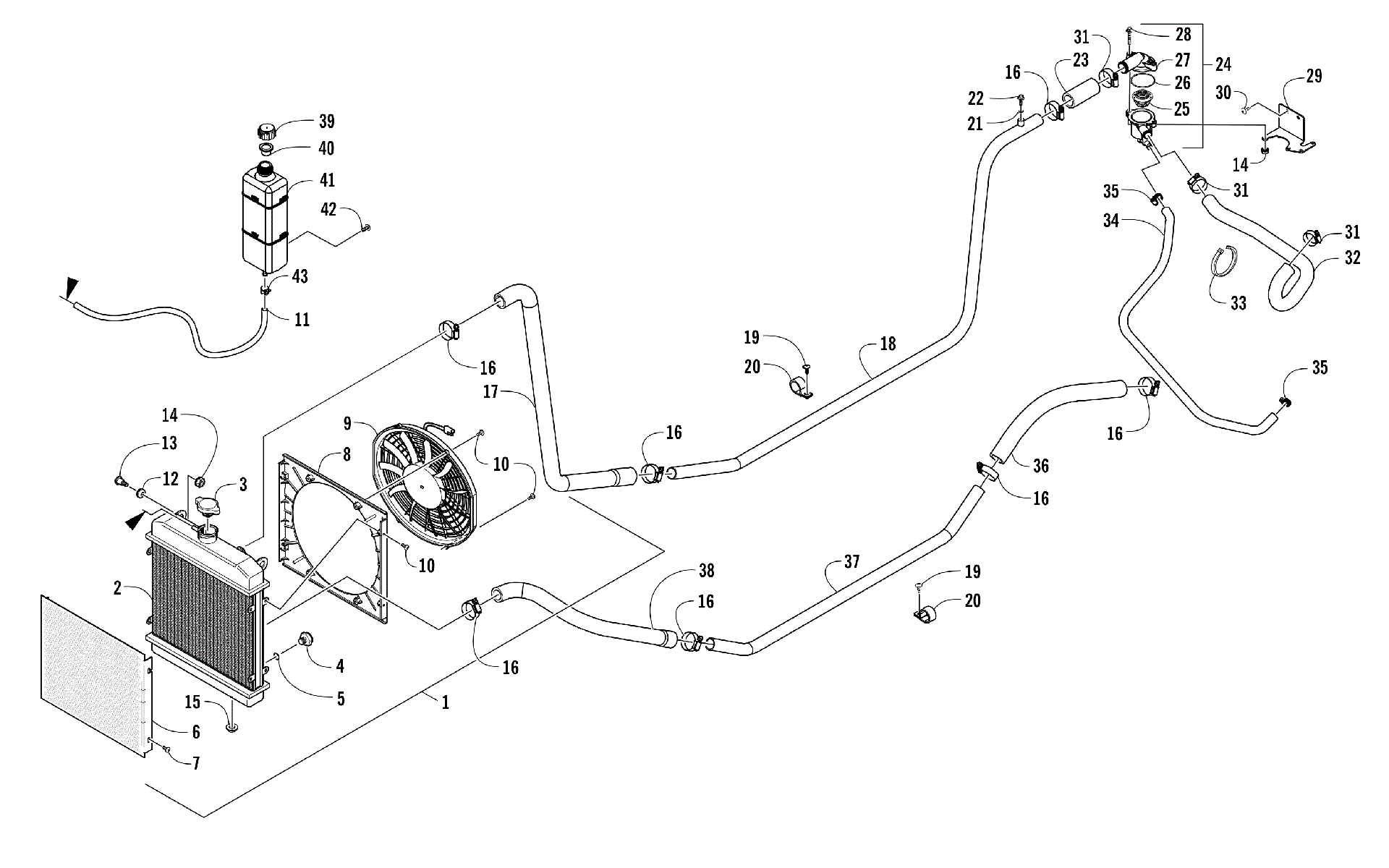

Схема системы охлаждения ASSEMBLY [301701] для HDX 500 XT BLACK (U2017R6K4CUSP)
Схема
Детали
![Система охлаждения ASSEMBLY [301701]](/upload/schemas/6345259309a2a1.28504415.gif)
Номер
Наименование детали
Цена
1
Radiator - Assembly (inc. 2-12) art. 0513-064
По запросу
2
Радиатор охлаждения Arctic Cat art. 0413-205
от 41 717 ₽
3
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
4
Сливная пробка радиатора Arctic Cat art. 0413-195
от 2 615 ₽
5
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
6
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
7
Винт Arctic Cat art. 8475-512
от 160 ₽
8
Shroud, Fan art. 0413-203
По запросу
9
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
10
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
11
HOSE,OVERFLOW art. 0410-274
По запросу
12
GROMMET(LV 11378) art. 0423-030
По запросу
13
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
14
Nut art. 0623-038
от 110 ₽
15
Bushing art. 0423-028
По запросу
16
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
17
Hose, Coolant - Upper Radiator art. 0410-298
По запросу
18
Tube, Coolant art. 0513-054
По запросу
19
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
20
Хомут патрубка охлаждения Arctic Cat art. 0423-594
По запросу
21
O-Ring art. 0423-921
По запросу
22
SCREW,BLEEDER-M6 X1.0X16 Z&Y(replaces 0423-984) art. 3004-346
По запросу
23
Hose, Coolant - Pipe/Thermostat Cover art. 0410-286
По запросу
24
Housing, Thermostat - Assembly (inc. 25-28) art. 3306-824
По запросу
25
Термостат Arctic Cat art. 0813-050
от 10 900 ₽
26
Кольцо Arctic Cat art. 0830-205
от 368 ₽
27
Cover, Thermostat art. 0808-228
По запросу
28
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
29
Bracket, Mounting art. 0413-315
По запросу
30
Screw, Self-Tapping art. 0623-361
По запросу
31
CLAMP (17-32mm) art. 0423-490
По запросу
32
Hose, Coolant - Thermostat/Cylinder art. 0410-281
По запросу
33
Tie, Cable - Reusable art. 0623-751
По запросу
34
Hose, Coolant - Thermostat/Water Pump art. 0410-285
По запросу
35
CLAMP,HOSE #5 MICRO-GEAR SIZE 05 art. 0423-632
По запросу
36
Hose, Coolant - Coolant Tube/Water Pump art. 0410-280
По запросу
37
Tube, Coolant art. 0410-277
По запросу
38
Hose, Coolant - Lower Radiator art. 0410-297
По запросу
39
Cap, Coolant art. 0413-328
По запросу
40
SLEEVE,TANK-COOLANT art. 0413-329
По запросу
41
TANK,COOLANT-RESERVIOR art. 0413-320
По запросу
42
Винт Arctic Cat art. 8475-512
от 160 ₽
43
Clamp, Hose art. 0124-045
По запросу
