модель 2017 года
- Модель HDX 500
- Код модели HDX 500 XT BLACK (U2017R6K4CUSP)

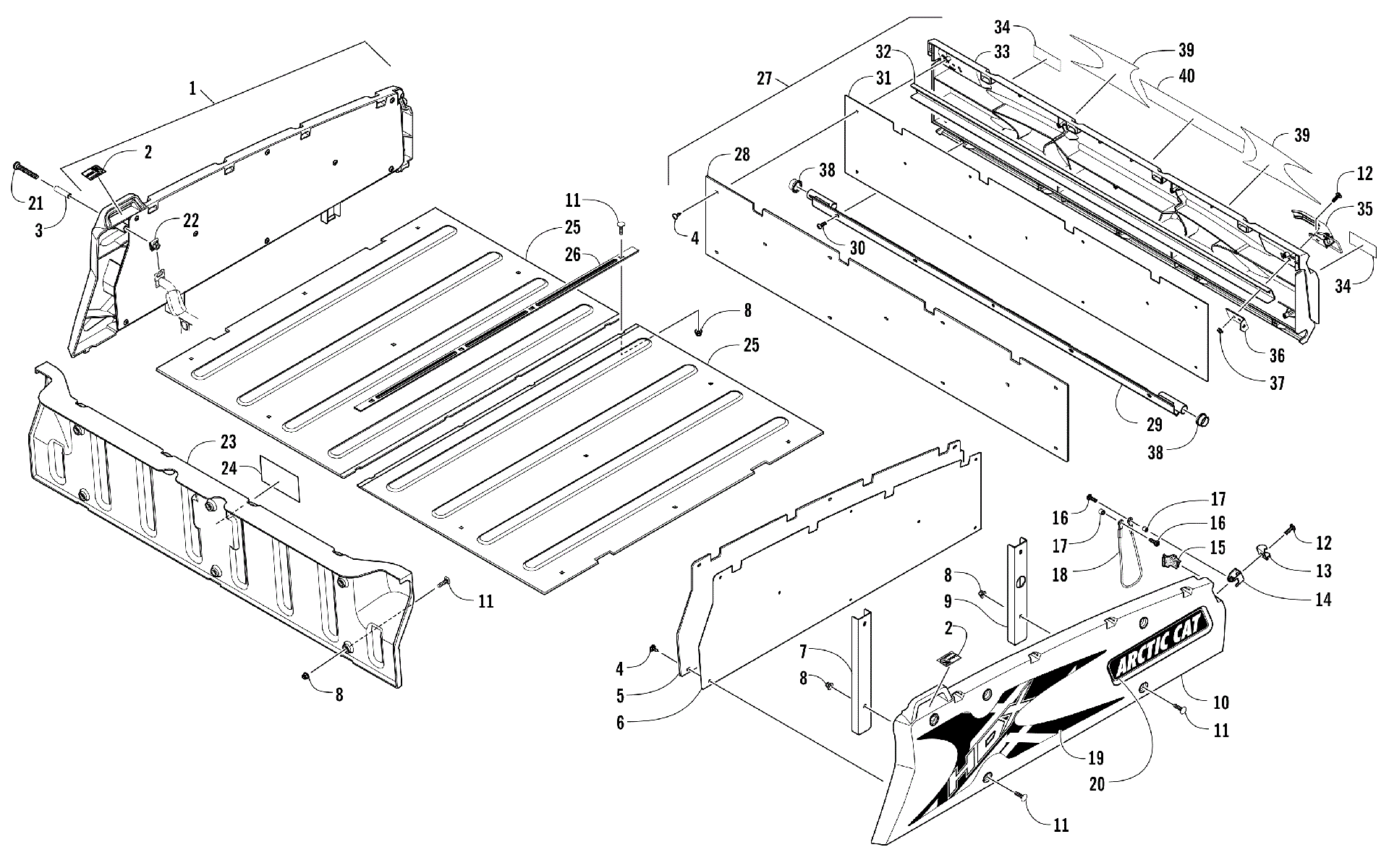

Схема багажник BOX и TAILGATE узел [301694] для HDX 500 XT BLACK (U2017R6K4CUSP)
Схема
Детали
![багажник BOX и TAILGATE узел [301694]](/upload/schemas/634521af75ac54.98179880.gif)
Номер
Наименование детали
Цена
1
Side, Cargo Box - Assembly - Left (inc. 2-15) art. 7506-731
По запросу
1
Side, Cargo Box - Assembly - Right (inc. 2-15) art. 7506-730
По запросу
2
Decal, Warning - Pinch Point art. 4411-882
По запросу
3
Spacer art. 2416-368
По запросу
4
SCREW,TSTRH SELF TAP#10 X 3/4 art. 1423-011
По запросу
5
Panel, Side - Inner art. 7506-728
По запросу
6
Pad, Foam art. 2416-647
По запросу
7
Brace, Support - Rear art. 4506-154
По запросу
8
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
9
Brace, Support - Front art. 4506-153
По запросу
10
Side, Cargo Box - Left art. 2416-393
По запросу
10
Side, Cargo Box - Right art. 2416-392
По запросу
11
Болт Arctic Cat art. 0423-623
от 221 ₽
12
Screw, Machine art. 1423-038
По запросу
13
Bracket, Latch art. 2516-710
По запросу
14
Bracket, Retaining - Cable art. 2416-379
По запросу
15
Insert, Panel - Left art. 2416-391
По запросу
15
Insert, Panel - Right art. 2416-390
По запросу
16
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
17
SPACER, TAILGATE CABLE art. 1423-009
По запросу
18
Cable, Tailgate art. 0487-080
По запросу
19
Decal, Side Panel - Right - Black art. 5411-678
По запросу
19
Decal, Side Panel - Left - Black art. 5411-679
По запросу
20
Decal, "Arctic Cat" - Left art. 2411-209
По запросу
20
Decal, "Arctic Cat" - Right art. 2411-208
По запросу
21
SCREW,TSPNH M10X1.25X70 4037A RIE art. 1423-010
По запросу
22
Clip, U-Nut art. 2416-378
По запросу
23
Panel, Front art. 4406-588
По запросу
24
Decal, Warning - Cargo Box art. 4411-843
По запросу
25
Panel, Lower art. 2416-396
По запросу
26
Bracket, Retaining - Lower Panel art. 2516-871
По запросу
27
Tailgate Assembly (inc. 28-37) art. 4506-589
По запросу
28
Panel, Tailgate - Inner art. 4506-526
По запросу
29
Shaft, Pivot - Tailgate art. 4506-626
По запросу
30
SCREW,TSPH 1/4-10 X 1-1/4 PLASTITE art. 1423-083
По запросу
31
Pad, Foam art. 2416-648
По запросу
32
SUPPORT, TAILGATE art. 2416-652
По запросу
33
Panel, Tailgate - Outer art. 2416-395
По запросу
34
Decal, Reflector - Red art. 2411-182
По запросу
35
Latch, Tailgate art. 2516-729
По запросу
36
Bracket, Support - Latch art. 2416-370
По запросу
37
Гайка Arctic Cat art. 8424-602
от 110 ₽
38
Bushing art. 2416-363
По запросу
39
Decal, Tailgate - Right - Black art. 5411-680
По запросу
39
Decal, Tailgate - Left - Black art. 5411-681
По запросу
40
Decal, Box -Arctic Cat art. 2411-212
По запросу
