модель 2017 года
- Модель HDX 500
- Код модели HDX 500 XT BLACK (U2017R6K4CUSP)

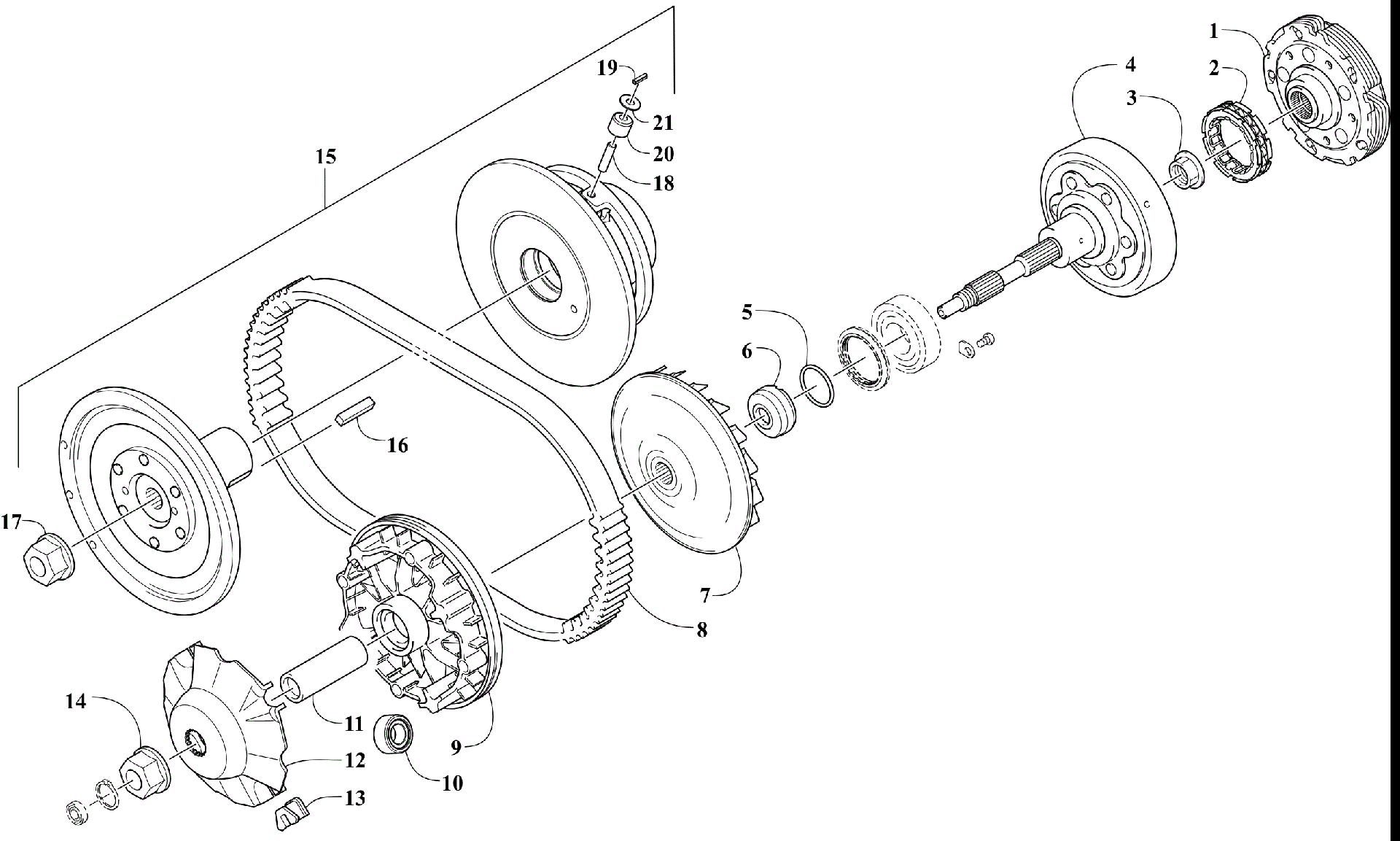

Схема трансмиссии ASSEMBLY [301515] для HDX 500 XT BLACK (U2017R6K4CUSP)
Схема
Детали
![Трансмиссия ASSEMBLY [301515]](/upload/schemas/63454a9d128b87.87757339.gif)
Номер
Наименование детали
Цена
1
CLUTCH ASSY,PRIMARY(replaces 0823-328) art. 0823-197
от 8 490 ₽
2
Обгонная муфта сцепления Arctic Cat art. 0823-198
от 8 930 ₽
3
NUT,HFH CCW (M16 X 1.5) art. 0827-050
По запросу
4
GEAR ASSY,PRIMARY DRIVE(HOUSING,CLUTCH) art. 0823-338
от 9 800 ₽
5
Кольцо уплотнительное Arctic Cat 4x2,5 art. 0830-187
от 326 ₽
6
Проставка вариатора Arctic Cat art. 0823-058
от 3 119 ₽
7
Щека вариатора 0823-313 (Kymco LFASH1-2) Снята с производства art. 3313-895
По запросу
8
Ремень вариатора Arctic Cat art. 0823-228
По запросу
9
Внешний шкив ведущего вариатора Arctic Cat art. 3313-919
По запросу
10
ROLLER COMP WEIGHT 15g (GREEN) art. 3306-843
По запросу
11
Втулка вариатора Arctic Cat art. 0823-206
По запросу
12
Тарелка вариатора Arctic Cat art. 0823-213
По запросу
13
Слайдер вариатора Arctic Cat art. 0823-214
от 2 100 ₽
14
NUT FLANGE 16mm Z&Y art. 3323-165
По запросу
15
CLUTCH,DRIVEN-ASM (inc. 16 and 18-21) art. 0823-294
По запросу
16
KEY,6X6X30 art. 0835-018
По запросу
17
NUT,FLANGE 16MM,DRIVE-SHAFT art. 0827-058
По запросу
18
PIN,CAM ROLLER art. 0823-252
По запросу
19
SPRING,PIN art. 0823-253
По запросу
20
ROLLER,DRIVEN CLUTCH art. 0823-342
По запросу
21
WASHER,THRUST art. 0823-343
По запросу
