модель 2009 года
- Модель Rhino 700
- Код модели RHINO 700 FI (YXR7FYL/YXR7FYGR)

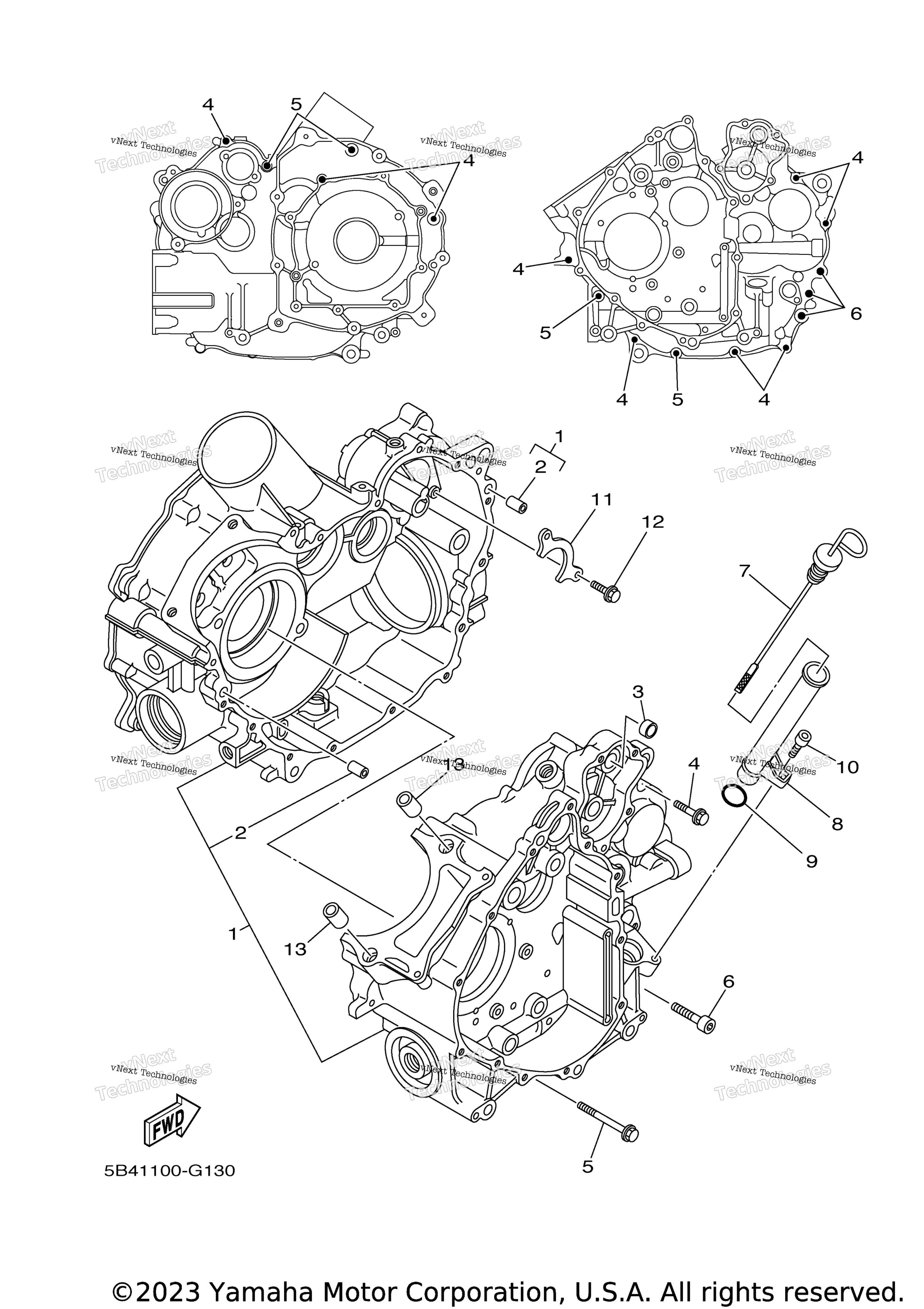

Схема картера для RHINO 700 FI (YXR7FYL/YXR7FYGR)
Схема
Детали
Номер
Наименование детали
Цена
1
Картер двигателя Yamaha art. 3B4-15100-27-00
По запросу
2
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
3
Втулка Yamaha art. 3B4-18581-00-00
По запросу
4
Болт Yamaha art. 95022-06030-00
от 221 ₽
5
Bolt, Flange art. 95022-06060-00
По запросу
6
Bolt, Hexagon Socket Head art. 91314-08040-00
По запросу
7
Plug, Oil Level art. 5B4-15362-00-00
По запросу
8
Pipe, Oil art. 5B4-15112-00-00
По запросу
9
Кольцо резиновое Yamaha art. 93210-21631-00
По запросу
10
Болт Yamaha art. 91317-06012-00
По запросу
11
Пластина картера Yamaha art. 3B4-15388-00-00
По запросу
12
Болт Yamaha art. 95022-06020-00
По запросу
13
Направляющая цилиндра Yamaha art. 99530-14016-00
По запросу
