модель 2009 года
- Модель Rhino 700
- Код модели RHINO 700 FI (YXR7FYL/YXR7FYGR)

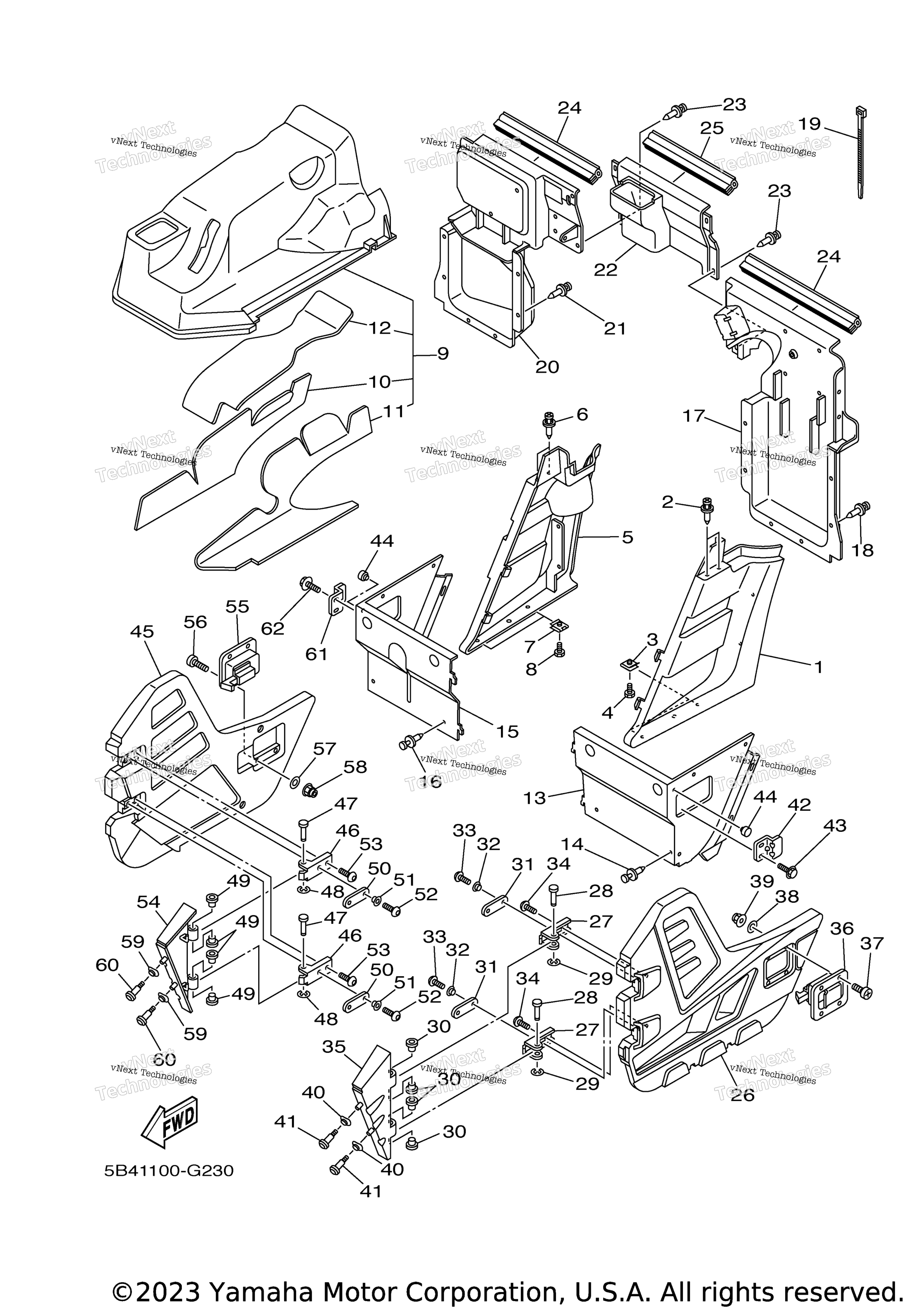

Схема боковой крышки для RHINO 700 FI (YXR7FYL/YXR7FYGR)
Схема
Детали
Номер
Наименование детали
Цена
1
Панель левая Yamaha art. 5UG-K810F-01-00
По запросу
2
Пистон пластиковый Yamaha art. 90269-06800-00
По запросу
3
Пружинная гайка Yamaha art. 90183-05008-00
от 450 ₽
4
Bolt, With Washer art. 90119-05023-00
По запросу
5
Side Panel Comp.(R.H) art. 5UG-K810G-01-00
По запросу
6
Пистон пластиковый Yamaha art. 90269-06800-00
По запросу
7
Пружинная гайка Yamaha art. 90183-05008-00
от 450 ₽
8
Bolt, With Washer art. 90119-05023-00
По запросу
9
Cover Assy art. 5B4-F8108-00-00
По запросу
10
. .Seal 1 art. 5B4-F2873-00-00
По запросу
11
. .Seal 3 art. 5B4-F2875-00-00
По запросу
12
. .Seal 6 art. 5B4-F2878-00-00
По запросу
13
Support, Side Panel art. 5UG-F254J-11-00
По запросу
14
Пистон пластиковый Yamaha art. 90269-06800-00
По запросу
15
Support, Side Panel 2 art. 5UG-F254K-11-00
По запросу
16
Пистон пластиковый Yamaha art. 90269-06800-00
По запросу
17
Protector, Side 1 art. 5B4-K7561-00-00
По запросу
18
Пистон пластиковый Yamaha art. 90269-06800-00
По запросу
19
Clamp art. 90464-48800-00
По запросу
20
Protector, Fuel Tank art. 5B4-F4141-00-00
По запросу
21
Пистон пластиковый Yamaha art. 90269-06800-00
По запросу
22
Plate, Connecting art. 5B4-F4113-10-00
По запросу
23
Пистон пластиковый Yamaha art. 90269-06800-00
По запросу
24
Seal 4 art. 5B4-F41A4-00-00
По запросу
25
Seal 5 art. 5B4-F41A5-00-00
По запросу
26
Cover, Side 1 art. 5B4-F2864-00-00
По запросу
27
Hinge art. 5B4-F1797-00-00
По запросу
28
Pin 1 art. 5B4-F146A-00-00
По запросу
29
Clip art. 5B4-F3447-00-00
По запросу
30
Bush, Rubber 1 art. 2P5-K7515-00-00
По запросу
31
Демпфер петли двери Yamaha art. 5B4-F2929-01-00
По запросу
32
Collar art. 90387-06089-00
По запросу
33
Bolt art. 90111-06086-00
По запросу
34
Bolt 2 art. 5B4-F1722-00-00
По запросу
35
Hinge 1 art. 5B4-F197J-00-00
По запросу
36
Handle, Latch art. 5B4-F389F-00-00
По запросу
37
Screw, Bind art. 98907-05020-00
По запросу
38
Washer art. 90201-05039-00
По запросу
39
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
40
Washer 2 art. 5UG-K7526-00-00
По запросу
41
Bolt art. 5B4-K7519-00-00
По запросу
42
Защелка двери Yamaha art. 5B4-F389E-00-00
По запросу
43
Болт Yamaha art. 5B4-F1738-00-00
По запросу
44
Демпфер двери Yamaha art. 5TG-82121-10-00
По запросу
45
Cover, Side 2 art. 5B4-F2868-00-00
По запросу
46
Hinge art. 5B4-F1797-00-00
По запросу
47
Pin 1 art. 5B4-F146A-00-00
По запросу
48
Clip art. 5B4-F3447-00-00
По запросу
49
Bush, Rubber 1 art. 2P5-K7515-00-00
По запросу
50
Демпфер петли двери Yamaha art. 5B4-F2929-01-00
По запросу
51
Collar art. 90387-06089-00
По запросу
52
Bolt art. 90111-06086-00
По запросу
53
Bolt 2 art. 5B4-F1722-00-00
По запросу
54
Hinge 2 art. 5B4-F197K-00-00
По запросу
55
Handle, Latch art. 5B4-F389F-00-00
По запросу
56
Screw, Bind art. 98907-05020-00
По запросу
57
Washer art. 90201-05039-00
По запросу
58
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
59
Washer 2 art. 5UG-K7526-00-00
По запросу
60
Bolt art. 5B4-K7519-00-00
По запросу
61
Защелка двери Yamaha art. 5B4-F389E-00-00
По запросу
62
Болт Yamaha art. 5B4-F1738-00-00
По запросу
