модель 2009 года
- Модель Rhino 700
- Код модели RHINO 700 FI (YXR7FYL/YXR7FYGR)

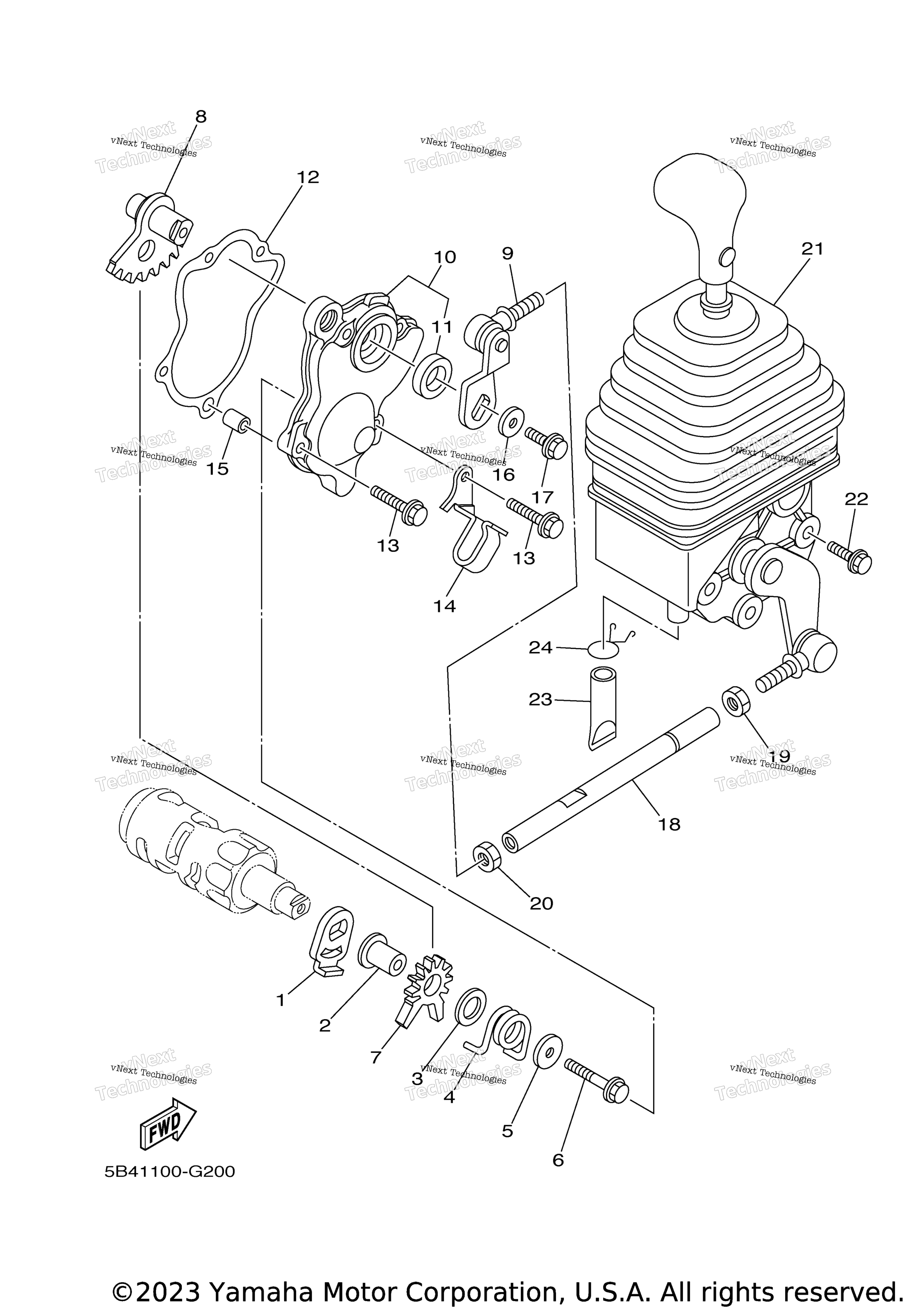

Схема вала переключения передач для RHINO 700 FI (YXR7FYL/YXR7FYGR)
Схема
Детали
Номер
Наименование детали
Цена
1
Lever art. 4SH-18198-00-00
По запросу
2
Collar art. 90387-0613B-00
По запросу
3
Washer, Plate art. 90201-13013-00
По запросу
4
Spring, Torsion art. 90508-35764-00
По запросу
5
Шайба Yamaha art. 90201-06036-00
По запросу
6
Bolt, Flange art. 95812-06035-00
По запросу
7
Вал КПП Yamaha art. 5KM-18191-00-00
По запросу
8
Вал переключения передач Yamaha art. 3B4-18103-11-00
от 7 900 ₽
9
Рычаг переключения передач Yamaha art. 5B4-18104-00-00
По запросу
10
Shifter Brkt. Assy art. 3B4-18380-00-00
По запросу
11
Сальник Yamaha art. 93102-15212-00
от 987 ₽
12
Прокладка КПП Yamaha art. 3B4-18146-00-00
от 788 ₽
13
Болт Yamaha art. 95022-06020-00
По запросу
14
Clamp art. 90462-10048-00
По запросу
15
Палец Yamaha art. 99530-08012-00
от 882 ₽
16
Шайба Yamaha art. 90201-06036-00
По запросу
17
Болт Yamaha art. 90105-06175-00
По запросу
18
Rod, Shift art. 5B4-18115-00-00
По запросу
19
Nut art. 90170-08358-00
По запросу
20
Nut, Hexagon art. 95380-08700-00
По запросу
21
Механизм переключения КПП Yamaha art. 5UG-18300-11-00
По запросу
22
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
23
Pipe, Drain art. 4GY-1443E-00-00
По запросу
24
Clip art. 90467-15012-00
По запросу
