модель 2009 года
- Модель Rhino 700
- Код модели RHINO 700 FI (YXR7FYL/YXR7FYGR)

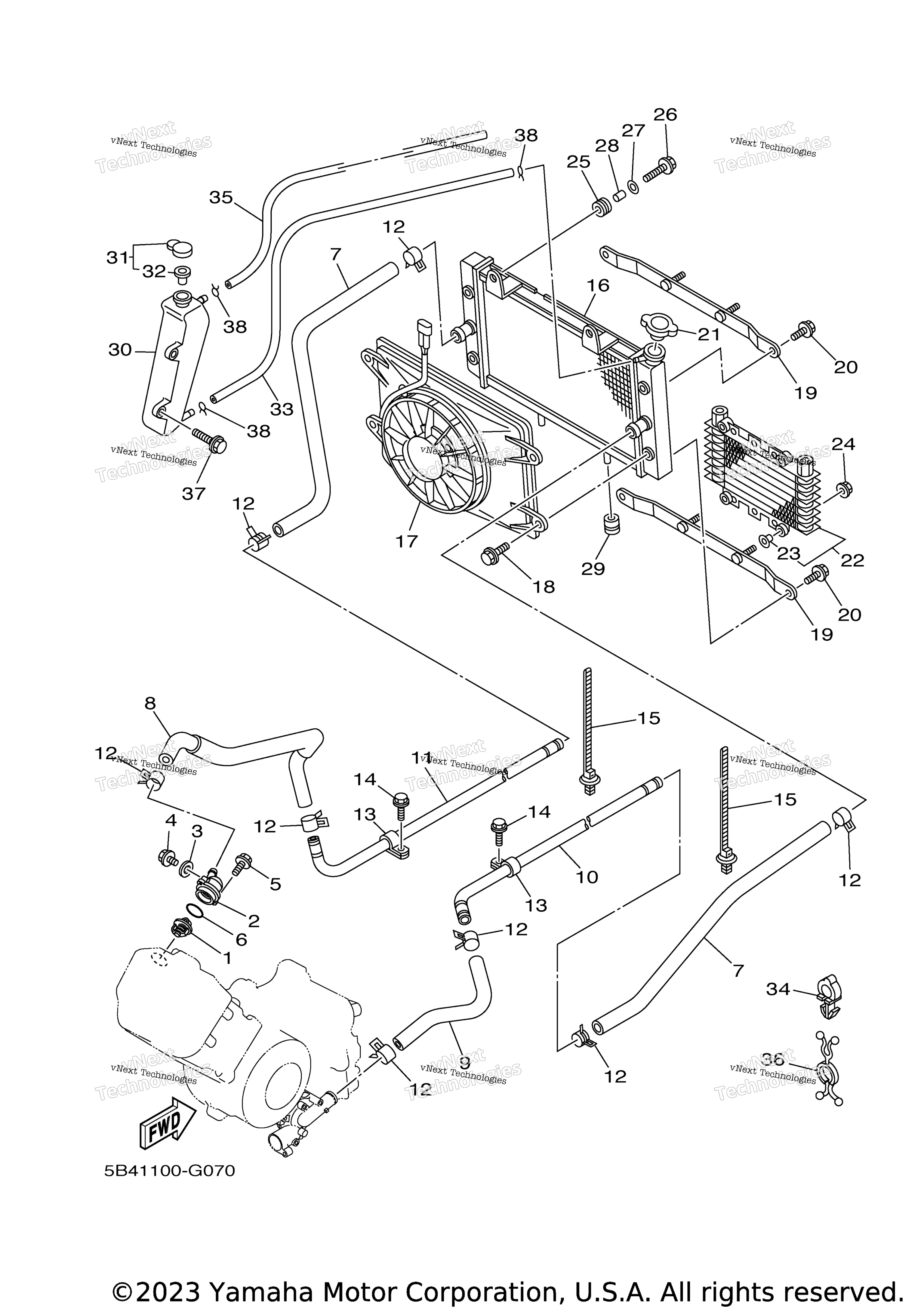

Схема шланга радиатора для RHINO 700 FI (YXR7FYL/YXR7FYGR)
Схема
Детали
Номер
Наименование детали
Цена
1
Thermostat art. 3B4-12411-01-00
По запросу
2
Cover, Thermostat art. 5B4-12413-00-00
По запросу
3
Шайба Yamaha art. 90430-06014-00
По запросу
4
Болт Yamaha art. 95022-06010-00
По запросу
5
Болт Yamaha art. 95022-06020-00
По запросу
6
Уплотнительное кольцо Yamaha art. 93210-41042-00
По запросу
7
Hose 1 art. 5UG-E2576-00-00
По запросу
8
Hose 2 art. 5B4-E2577-00-00
По запросу
9
Hose 4 art. 5B4-E2579-00-00
По запросу
10
Pipe, Water art. 5B4-E2564-00-00
По запросу
11
Pipe 3 art. 5B4-E2483-00-00
По запросу
12
Хомут патрубка охлаждения Yamaha art. 90467-26189-00
По запросу
13
Clamp art. 90461-12800-00
По запросу
14
Bolt, Flange art. 90105-06833-00
По запросу
15
Clamp art. 90464-20005-00
По запросу
16
Radiator Comp art. 5B4-E2461-00-00
от 12 900 ₽
17
Вентилятор радиатора Rhino 700 art. 5B4-E2405-00-00
По запросу
18
Bolt, Blower Holding art. 5B4-E2675-00-00
По запросу
19
Bracket 1 art. 5B4-E244E-00-00
По запросу
20
Bolt art. 5B4-E2623-00-00
По запросу
21
Пробка радиатора Yamaha art. 5B4-E2462-00-00
По запросу
22
Oil Cooler Assy art. 5B4-E3470-00-00
По запросу
23
. .Collar 1 art. 5B4-E2662-00-00
По запросу
24
Гайка Yamaha art. 95702-06500-00
По запросу
25
Grommet art. 90480-15363-00
По запросу
26
Bolt, Flange art. 90105-06833-00
По запросу
27
Washer, Plate art. 90201-06033-00
По запросу
28
.Collar art. 90387-06131-00
По запросу
29
Grommet art. 90480-17800-00
По запросу
30
Tank, Recovery art. 5B4-F1871-01-00
По запросу
31
Крышка расширительного бачка Yamaha art. 1AA-21815-00-00
от 1 491 ₽
32
. .Gasket art. 1AA-21874-00-00
По запросу
33
Hose 1 art. 5B4-F247A-00-00
По запросу
34
Clamp art. 90464-12830-00
По запросу
35
Hose 2 art. 5B4-F247B-00-00
По запросу
36
Clamp art. 90464-29179-00
По запросу
37
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
38
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
