модель 2009 года
- Модель Rhino 700
- Код модели RHINO 700 FI (YXR7FYL/YXR7FYGR)

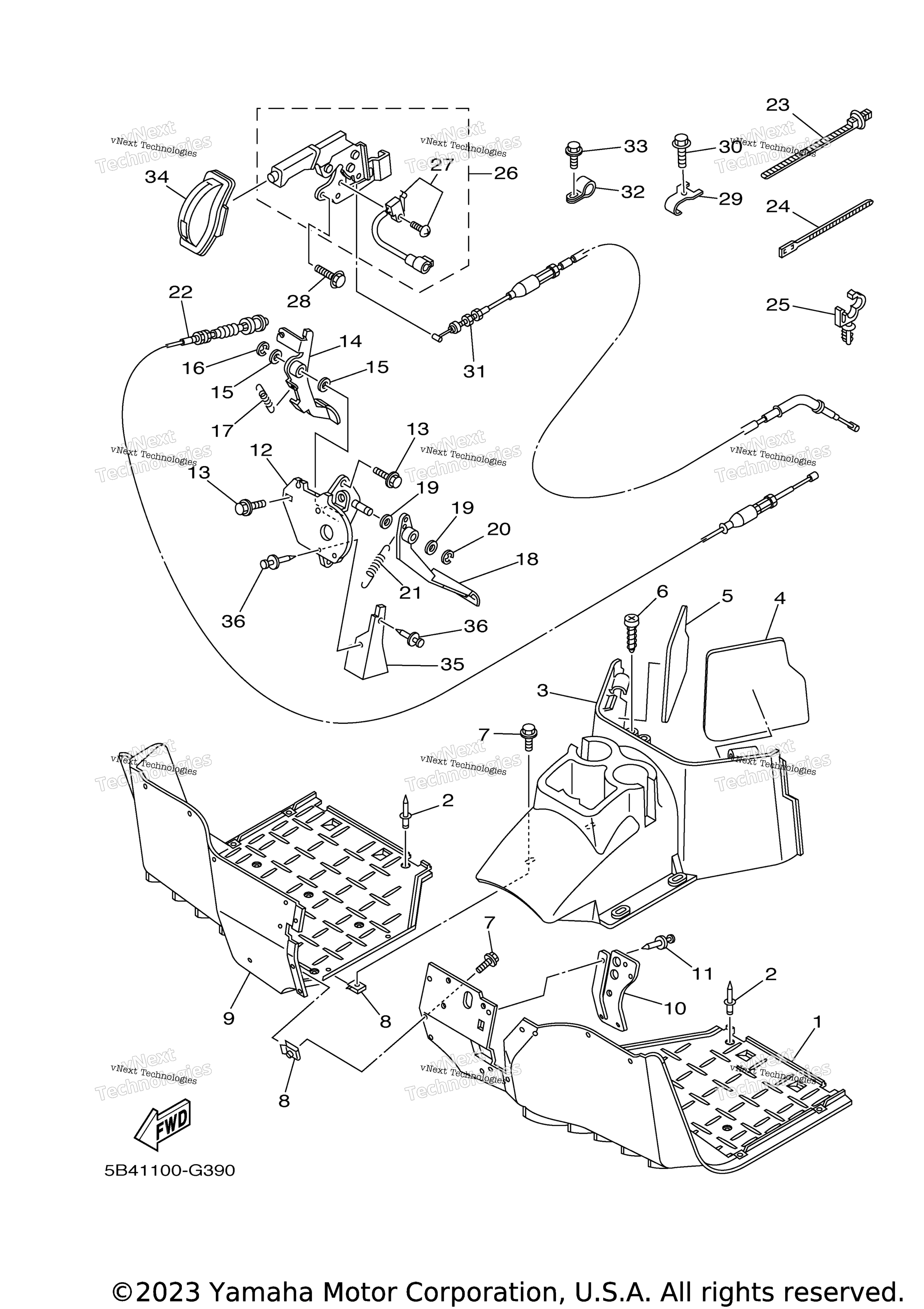

Схема подножки и подставки для RHINO 700 FI (YXR7FYL/YXR7FYGR)
Схема
Детали
Номер
Наименование детали
Цена
1
Подножка левая Yamaha art. 5UG-F7411-12-00
По запросу
2
Rivet, Blind art. 90267-48820-00
По запросу
3
Cover, Footrest art. 5B4-F7413-00-00
По запросу
4
Seal 3 art. 5B4-F8238-00-00
По запросу
5
Seal 4 art. 5B4-F8268-00-00
По запросу
6
Винт Yamaha art. 90167-06800-00
от 221 ₽
7
Bolt, With Washer art. 90119-05023-00
По запросу
8
Nut, Spring art. 90183-051A1-00
По запросу
9
Подножка правая Yamaha Rhino art. 5UG-F7421-12-00
По запросу
10
Cover, Dust art. 5UG-F7286-00-00
По запросу
11
Пистон пластиковый Yamaha art. 90269-06800-00
По запросу
12
Bracket, Pedal Support art. 5UG-F2548-01-00
По запросу
13
Болт Yamaha art. 95812-08020-00
По запросу
14
Accel Pedal Assy art. 5B4-F7801-00-00
По запросу
15
Washer, Plate art. 90201-15018-00
По запросу
16
Circlip art. 93430-12008-00
По запросу
17
Spring, Tension art. 90506-20192-00
По запросу
18
Pedal, Brake art. 5UG-F7200-00-00
По запросу
19
Washer, Plate art. 90201-15018-00
По запросу
20
Circlip art. 93430-12008-00
По запросу
21
Spring, Tension art. 90506-20192-00
По запросу
22
Трос газа Yamaha art. 5B4-26311-00-00
По запросу
23
Clamp art. 90464-20005-00
По запросу
24
Clamp art. 90464-40825-00
По запросу
25
Clamp art. 90464-12830-00
По запросу
26
Parking Lever Assy art. 5B4-F5690-00-00
По запросу
27
. .Switch Comp art. 5UG-H251S-00-00
По запросу
28
Bolt, Flange art. 95812-06014-00
По запросу
29
Holder, Brake Hose 1 art. 5ND-F5875-01-00
По запросу
30
Болт с фланцем art. 95817-06012-00
По запросу
31
Wire, Brake 1 art. 5B4-26341-01-00
По запросу
32
Clamp art. 90461-08802-00
По запросу
33
Bolt, Flange art. 90105-06831-00
По запросу
34
Cover, Handle Lever 1 art. 5B4-F6372-00-00
По запросу
35
Plate, Splash art. 5UG-G5158-10-00
По запросу
36
Пистон пластиковый Yamaha art. 90269-06800-00
По запросу
