модель 2009 года
- Модель Rhino 700
- Код модели RHINO 700 FI (YXR7FYL/YXR7FYGR)

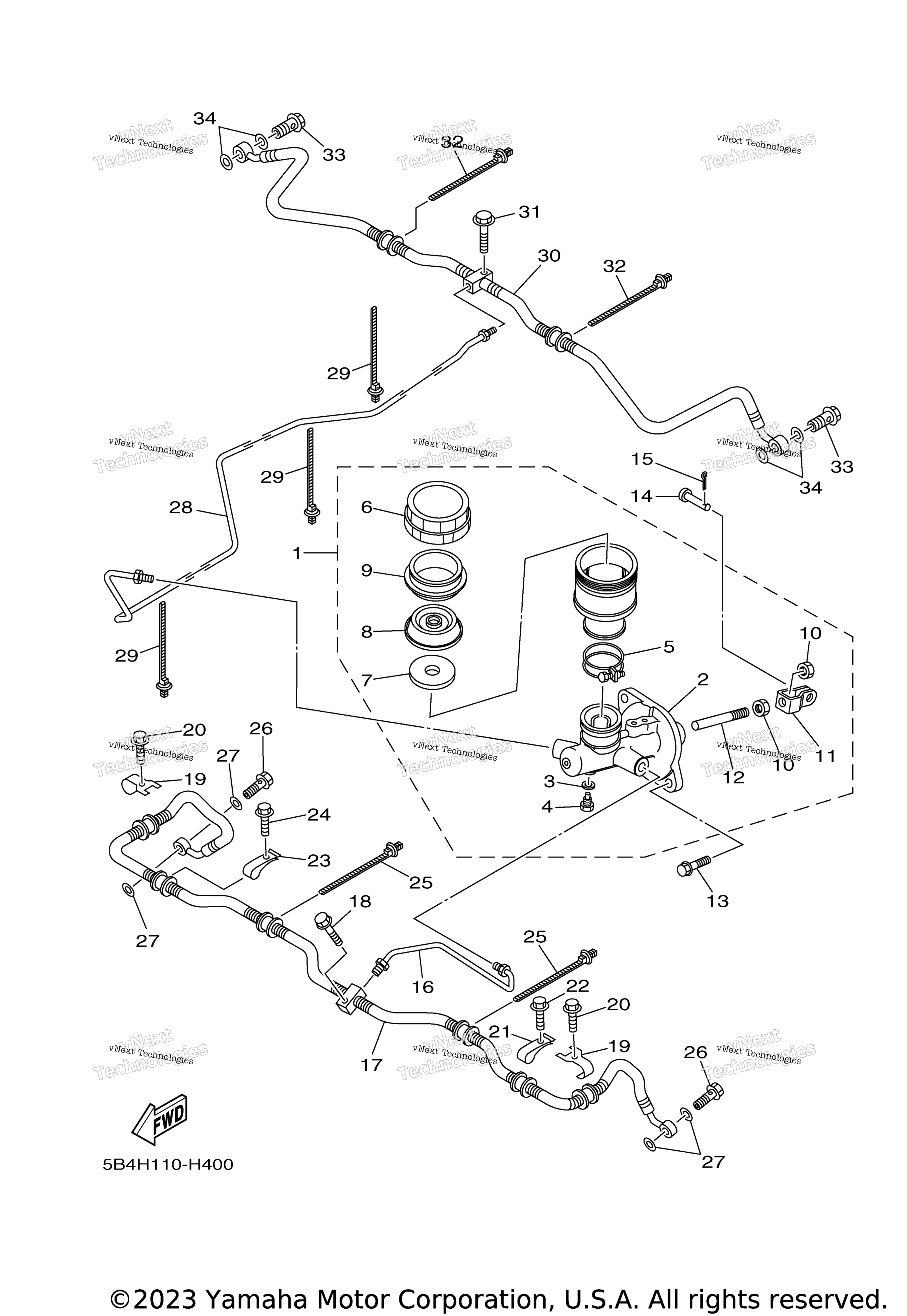

Схема заднего главного цилиндра тормоза для RHINO 700 FI (YXR7FYL/YXR7FYGR)
Схема
Детали
Номер
Наименование детали
Цена
1
Главный тормозной цилиндр Yamaha Rhino 700 art. 5B4-2583T-00-00
По запросу
2
Ремкомплект главного тормозного цилиндра Yamaha art. 5UG-W0042-00-00
По запросу
3
. .Washer, Oil Bolt art. 5UG-25878-00-00
По запросу
4
. .Bolt, Oil 1 art. 5UG-25877-00-00
По запросу
5
. .Band art. 5UG-25719-00-00
По запросу
6
. .Cap, Reservoir art. 5UG-25852-00-00
По запросу
7
. .Float, Reservoir art. 5UG-25853-00-00
По запросу
8
. .Diaphragm, Reservoir art. 5UG-25854-00-00
По запросу
9
. .Bush,Diaphragm art. 5UG-25855-00-00
По запросу
10
. .Nut art. 95317-08700-00
По запросу
11
. .Joint art. 2YK-27222-00-00
По запросу
12
. .Push Rod Comp art. 5UG-25880-00-00
По запросу
13
Bolt, Flange art. 90105-08129-00
По запросу
14
Pin, Clevis art. 90240-08005-00
По запросу
15
Pin, Cotter art. 91490-20025-00
По запросу
16
Pipe, Brake 2 art. 5B4-F5882-01-00
По запросу
17
Тормозной шланг задний Yamaha art. 5B4-F5872-10-00
По запросу
18
Bolt, Flange art. 90105-06833-00
По запросу
19
Holder, Brake Hose 1 art. 5ND-F5875-01-00
По запросу
20
Болт с фланцем art. 95817-06012-00
По запросу
21
Band art. 5UG-F3192-01-00
По запросу
22
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
23
Band art. 5UG-F3192-01-00
По запросу
24
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
25
Clamp art. 90464-20005-00
По запросу
26
Болт Yamaha art. 90401-10015-00
от 830 ₽
27
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
28
Трубка тормозная Yamaha 5B4-F5871-00-00 art. 5B4-F5871-01-00
По запросу
29
Clamp art. 90464-20005-00
По запросу
30
Шланг тормозной задний Yamaha art. 5B4-F5873-10-00
По запросу
31
Bolt, Flange art. 90105-06833-00
По запросу
32
Clamp art. 90464-20005-00
По запросу
33
Болт Yamaha art. 90401-10015-00
от 830 ₽
34
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
