модель 2009 года
- Модель Rhino 700
- Код модели RHINO 700 FI (YXR7FYL/YXR7FYGR)

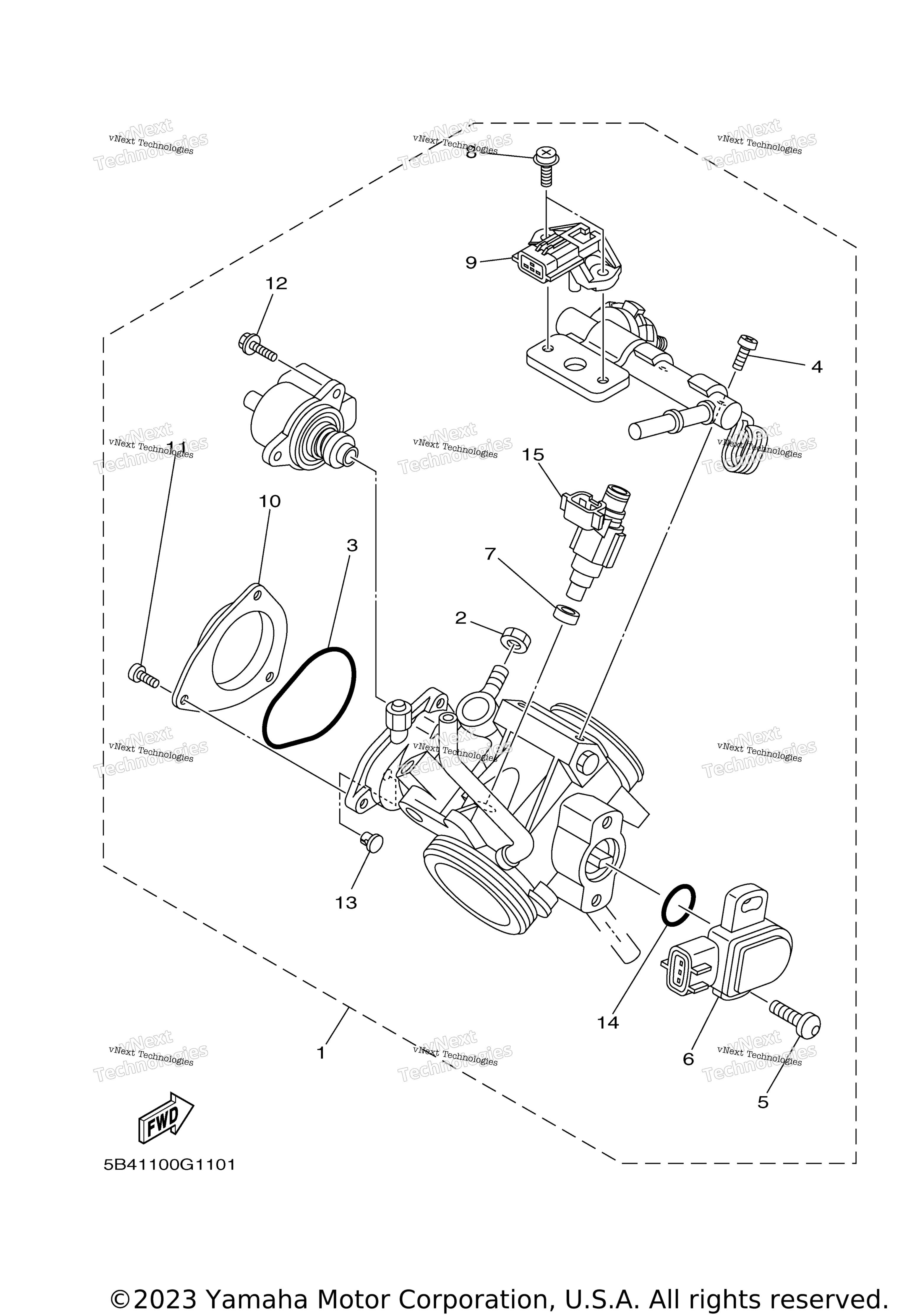

Схема дросселя BODY ASSY для RHINO 700 FI (YXR7FYL/YXR7FYGR)
Схема
Детали
Номер
Наименование детали
Цена
1
Throttle Body Assy art. 5B4-13750-02-00
По запросу
2
. .Nut, Cable Adjusting art. 1S3-14161-00-00
По запросу
3
Кольцо уплотнительное Yamaha art. 5LP-14147-00-00
По запросу
4
Болт Yamaha art. 98517-06012-00
от 500 ₽
5
. .Screw art. 8CC-14216-10-00
По запросу
6
Датчик дроссельной заслонки Yamaha 3B4-85885-00-00 art. 3B4-85885-01-00
По запросу
7
Прокладка Yamaha art. 8FP-13556-00-00
от 1 701 ₽
8
Винт, головка поддона art. 98507-06010-00
По запросу
9
Датчик давления воздуха Yamaha art. 2C0-82380-10-00
По запросу
10
. .Cover 1 art. 5UG-14293-00-00
По запросу
11
. .Screw, Pan Head art. 98501-04006-00
По запросу
12
. .Screw art. 1S4-14216-00-00
По запросу
13
Направляющая кабеля art. 1UY-14155-00-00
По запросу
14
. .O-Ring art. 5YP-14562-00-00
По запросу
15
Топливная форсунка Yamaha art. 5B4-13761-00-00
По запросу
Другие схемы модели
