модель 2018 года
- Модель Wolverine X4
- Код модели WOLVERINE X4 (YXF85WPAJL)

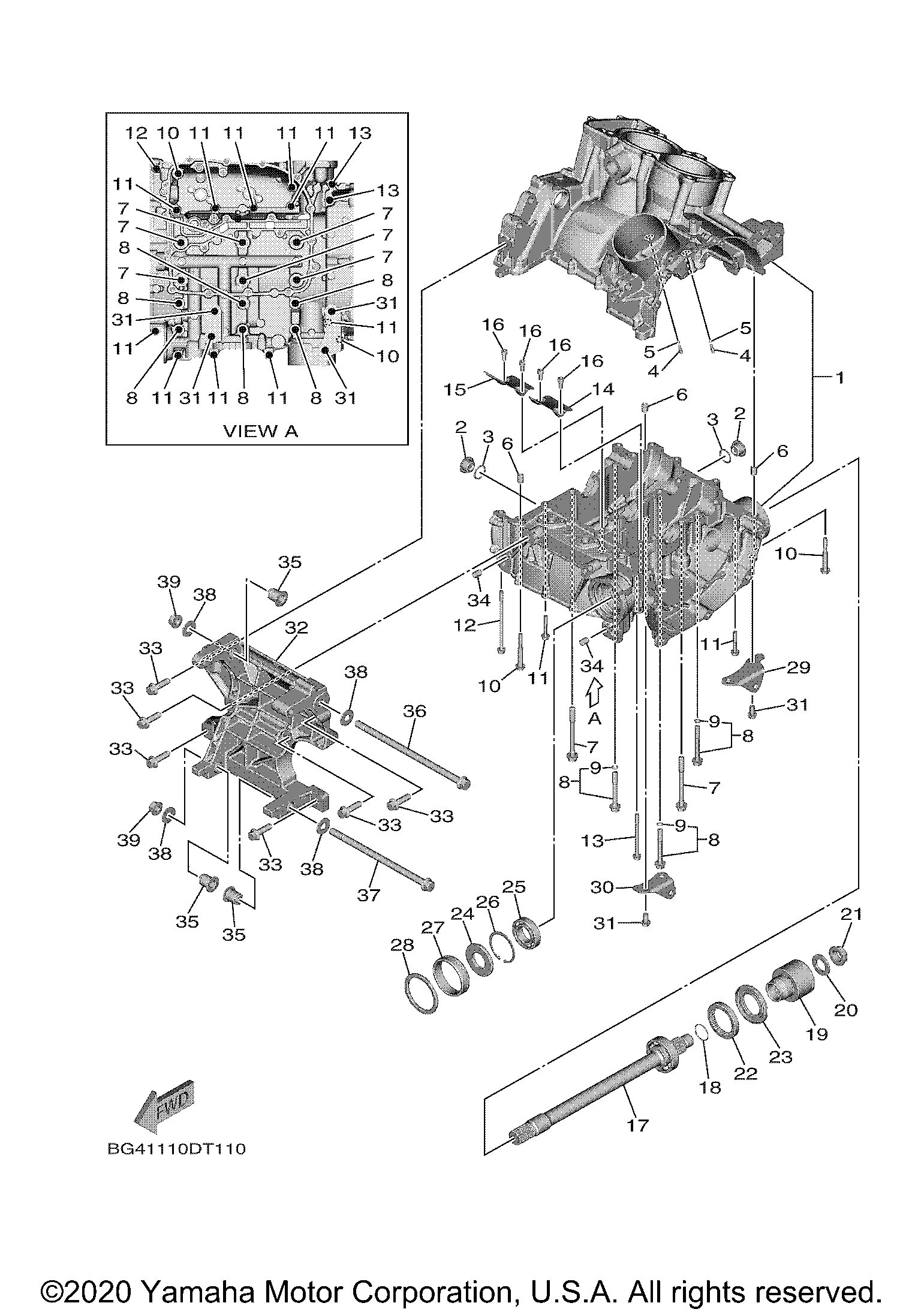

Схема картера для WOLVERINE X4 (YXF85WPAJL)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE ASSY(replaces BG4-15150-00-00) art. BG4-E5150-00-00
По запросу
2
PLUG art. 4H7-15189-00-00
По запросу
3
.O-RING(replaces 93210-207A0-00) art. 93210-20802-00
По запросу
4
.NOZZLE 3 art. 5EB-15155-00-00
По запросу
5
.O-RING art. 93210-04092-00
По запросу
6
Палец Yamaha art. 99530-10114-00
По запросу
7
BOLT, WITH WASHER art. 90119-09010-00
По запросу
8
BOLT, CRANKCASE JOURNAL art. BG4-15156-00-00
По запросу
9
. .O-RING art. 93210-07540-00
По запросу
10
Болт Yamaha art. 90109-06100-00
от 935 ₽
11
Болт с фланцем art. 95817-06040-00
По запросу
12
BOLT, FLANGE art. 95812-06120-00
По запросу
13
BOLT, FLANGE art. 90105-06202-00
По запросу
14
PLATE, BAFFLE 1 art. BG4-15123-00-00
По запросу
15
PLATE, BUFFLE 2 art. BG4-15124-00-00
По запросу
16
BOLT, HEXAGON SOCKET HEAD(replaces 90110-06168-00) art. 91312-06014-00
По запросу
17
MIDDLE DRIVEN SHAFT ASSY art. BG4-1755A-00-00
По запросу
18
Кольцо уплотнительное Yamaha art. 93210-25755-00
По запросу
19
COUPLING art. BG4-17832-00-00
По запросу
20
WASHER, PLATE art. 90201-22025-00
По запросу
21
NUT art. 90179-22025-00
По запросу
22
NUT art. 90179-65305-00
По запросу
23
OIL SEAL art. 93102-40031-00
По запросу
24
OIL SEAL art. 93102-30018-00
По запросу
25
Подшипник Yamaha , art. 93306-00612-00
от 6 990 ₽
26
Стопорное кольцо Yamaha art. 99009-55500-00
По запросу
27
COLLAR art. 90387-61001-00
По запросу
28
O-RING art. 93210-63442-00
По запросу
29
BRACKET(replaces BG4-14867-00-00) art. B4D-E4867-00-00
По запросу
30
BRACKET 2(replaces BG4-14868-00-00) art. B4D-E4868-00-00
По запросу
31
BOLT, FLANGE art. 95022-08016-00
По запросу
32
ADAPTER art. BG4-17848-00-00
По запросу
33
Болт Yamaha art. 95812-10035-00
По запросу
34
Палец Yamaha art. 99530-10114-00
По запросу
35
Болт регулировочный Yamaha art. 8FG-2149C-00-00
от 3 476 ₽
36
BOLT, FLANGE art. 90105-12086-00
По запросу
37
BOLT, FLANGE art. 90105-12044-00
По запросу
38
WASHER, PLATE art. 90201-120T5-00
По запросу
39
NUT, FLANGE art. 95702-12500-00
По запросу
