модель 2018 года
- Модель Wolverine X4
- Код модели WOLVERINE X4 (YXF85WPAJL)

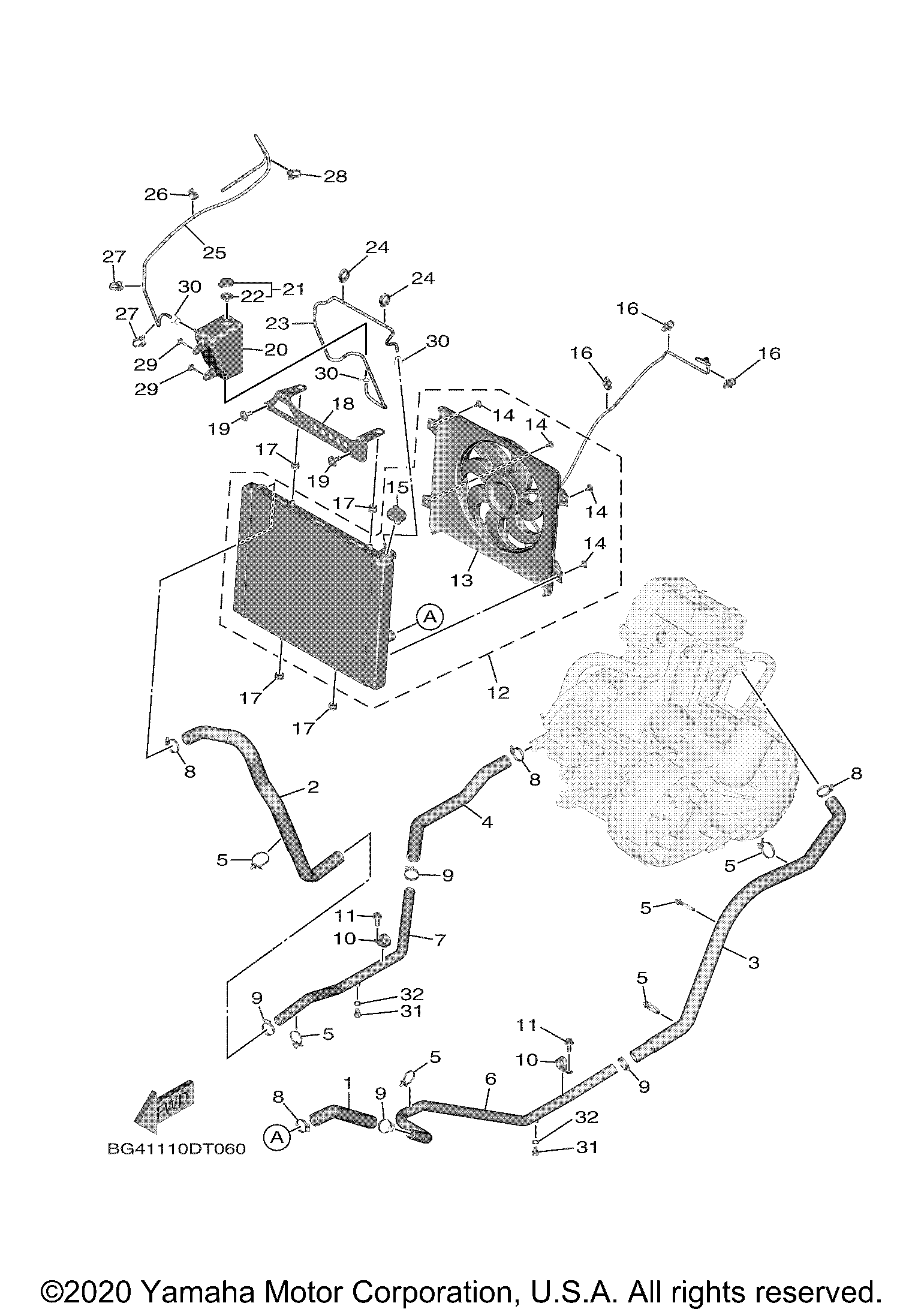

Схема шланга радиатора для WOLVERINE X4 (YXF85WPAJL)
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE 1 art. BG4-E2576-00-00
По запросу
2
HOSE 2 art. BG4-E2577-00-00
По запросу
3
HOSE 3 art. BG4-E2578-00-00
По запросу
4
HOSE 4 art. BG4-E2579-00-00
По запросу
5
Зажим Yamaha art. 1NS-F1338-00-00
По запросу
6
PIPE 3 art. BG4-E2483-00-00
По запросу
7
PIPE, WATER art. BG4-E2564-00-00
По запросу
8
HOSE CLAMP ASSY art. 90450-38040-00
По запросу
9
CLIP(replaces 90467-28144-00) art. 90467-28046-00
По запросу
10
CLAMP art. 90461-12801-00
По запросу
11
BOLT, FLANGE art. 90105-06831-00
По запросу
12
RADIATOR ASSY(replaces BG4-E2460-00-00) art. BG4-E2460-01-00
По запросу
13
. .BLOWER ASSY(replaces BG4-E2405-00-00) art. BG4-E2405-02-00
По запросу
14
. .BOLT, BLOWER HOLDING art. 1XD-E2675-00-00
По запросу
15
Крышка радиатора Yamaha art. 1XD-E2462-00-00
По запросу
16
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
17
Втулка радиатора Yamaha art. 90480-12475-00
По запросу
18
BRACKET, WATER COOLER art. BG4-E2518-00-00
По запросу
19
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
20
TANK, RECOVERY art. 1XD-F1871-00-00
По запросу
21
Крышка расширительного бачка Yamaha art. 1AA-21815-00-00
от 1 491 ₽
22
. .GASKET art. 1AA-21874-00-00
По запросу
23
HOSE (L1020) art. 90445-08811-00
По запросу
24
CLAMP art. 90464-26001-00
По запросу
25
HOSE (L1040) art. 90445-08041-00
По запросу
26
Зажим Yamaha art. 90464-16006-00
По запросу
27
Зажим Yamaha art. 90464-20010-00
По запросу
28
Зажим Yamaha art. 90464-20010-00
По запросу
29
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
30
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
31
Болт Yamaha art. 95022-06008-00
от 168 ₽
32
Шайба Yamaha art. 90430-06014-00
По запросу
