модель 2018 года
- Модель Wolverine X4
- Код модели WOLVERINE X4 (YXF85WPAJL)

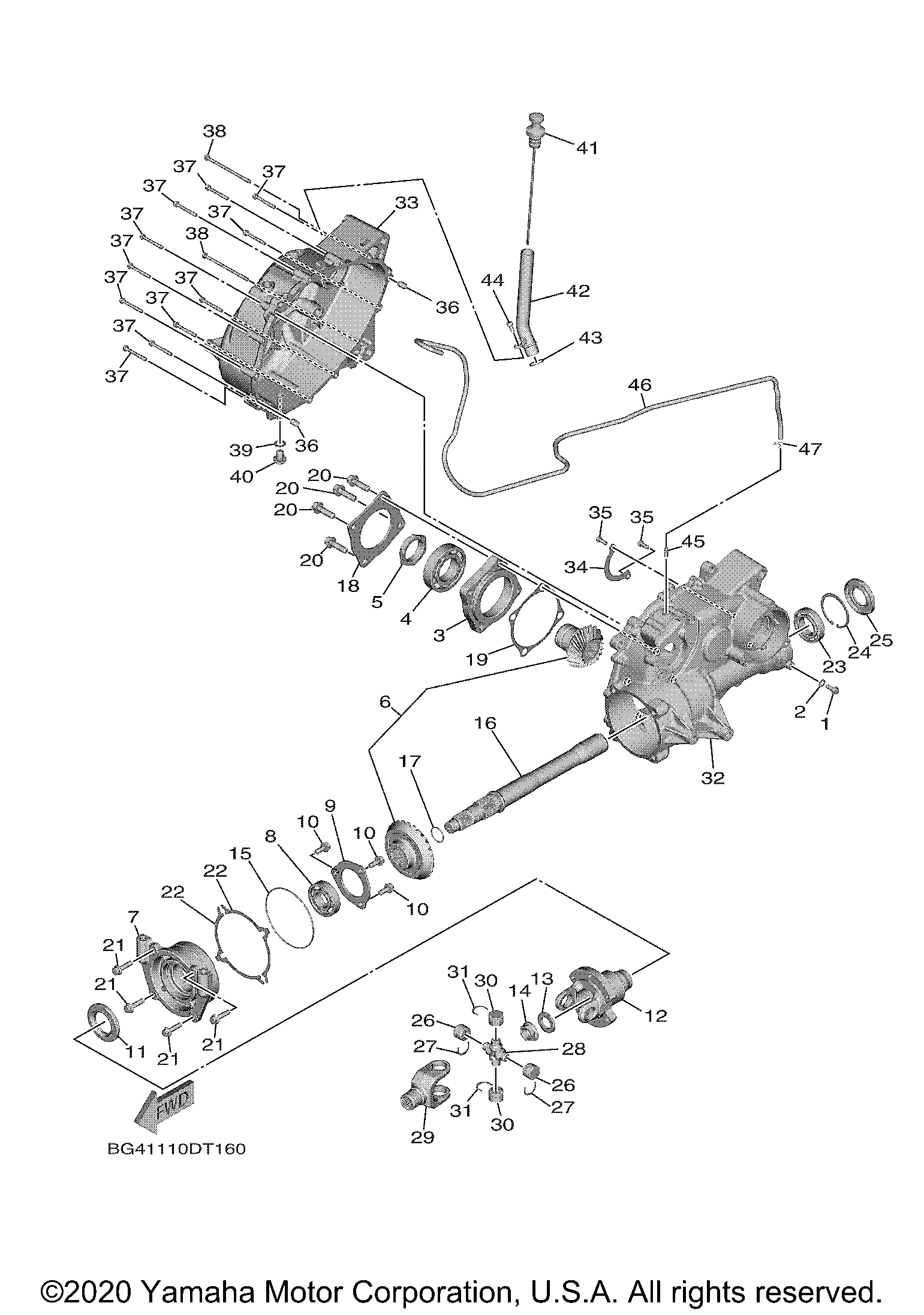

Схема средней передачи привода для WOLVERINE X4 (YXF85WPAJL)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Yamaha art. 95022-06010-00
По запросу
2
Шайба Yamaha art. 90430-06014-00
По запросу
3
HOUSING, BEARING art. BG4-17521-00-00
По запросу
4
BEARING art. 93306-20904-00
По запросу
5
NUT art. 90179-44001-00
По запросу
6
PINION SET art. BG4-17530-00-00
По запросу
7
HOUSING, BEARING art. BG4-17551-00-00
По запросу
8
Подшипник Yamaha art. 93306-20654-00
от 8 900 ₽
9
PLATE, BRG. 2 art. BG4-17568-00-00
По запросу
10
Болт Yamaha art. 95812-08020-00
По запросу
11
OIL SEAL art. 93102-40031-00
По запросу
12
YOKE,JOINT 2 art. BG4-17576-00-00
По запросу
13
WASHER, PLATE art. 90201-22025-00
По запросу
14
NUT art. 90179-22025-00
По запросу
15
Кольцо резиновое Yamaha art. 93211-05471-00
от 1 491 ₽
16
SHAFT, MIDDLE DRIVEN art. BG4-17553-00-00
По запросу
17
Кольцо уплотнительное Yamaha art. 93210-25755-00
По запросу
18
PLATE, BEARING COVER art. BG4-15383-00-00
По запросу
19
SHIM, PINION (0.50T) - UR art. BG4-17531-50-00
По запросу
19
SHIM, PINION (0.25T) - UR art. BG4-17531-00-00
По запросу
19
SHIM, PINION (0.30T) - UR art. BG4-17531-10-00
По запросу
19
SHIM, PINION (0.35T) - UR art. BG4-17531-20-00
По запросу
19
SHIM, PINION (0.40T) - UR art. BG4-17531-30-00
По запросу
19
SHIM, PINION (0.45T) - UR art. BG4-17531-40-00
По запросу
20
Болт Yamaha art. 95812-10035-00
По запросу
21
BOLT, FLANGE art. 90105-08236-00
По запросу
22
SHIM, THRUST (0.60T) - UR art. BG4-17537-60-00
По запросу
22
SHIM, THRUST (0.50T) - UR art. BG4-17537-50-00
По запросу
22
SHIM, THRUST (0.15T) - UR art. BG4-17537-00-00
По запросу
22
SHIM, THRUST (0.25T) - UR art. BG4-17537-20-00
По запросу
22
SHIM, THRUST (0.30T) - UR art. BG4-17537-30-00
По запросу
22
SHIM, THRUST (0.40T) - UR art. BG4-17537-40-00
По запросу
22
SHIM, THRUST (0.20T) - UR art. BG4-17537-10-00
По запросу
23
Подшипник Yamaha art. 93306-00702-00
от 900 ₽
Аналог
Ремкомплект заднего редуктора Yamaha Grizzly 550/700 EPI
art. WE290139
9 072 ₽
Требуется 1 шт.
Подписаться
24
CIRCLIP art. 99009-62500-00
По запросу
25
OIL SEAL art. 93102-35042-00
По запросу
26
BEARING art. 93399-99965-00
По запросу
27
CIRCLIP art. 93440-23197-00
По запросу
28
SPIDER art. 1YW-46187-10-00
По запросу
29
YOKE, JOINT 2 art. BG4-46147-00-00
По запросу
30
BEARING art. 93399-99965-00
По запросу
31
CIRCLIP art. 93440-23197-00
По запросу
32
CASE, TRANSFER 1 art. BG4-17541-00-00
По запросу
33
CASE, TRANSFER 2 art. BG4-17542-00-00
По запросу
34
PLATE, BEARING art. BG4-17558-00-00
По запросу
35
Болт Yamaha art. 95022-06016-00
По запросу
36
Палец Yamaha art. 99530-10114-00
По запросу
37
Болт Yamaha art. 95022-06045-00
По запросу
38
BOLT, FLANGE art. 95022-06100-00
По запросу
39
GASKET art. 90430-12213-00
По запросу
40
Пробка сливная Yamaha art. 90340-12006-00
По запросу
41
PLUG, OIL LEVEL art. BG4-15362-00-00
По запросу
42
PIPE, OIL art. BG4-15112-00-00
По запросу
43
Кольцо резиновое Yamaha art. 93210-21631-00
По запросу
44
Болт Yamaha art. 91317-06012-00
По запросу
45
CONNECTOR, SUCTION PIPEThis item has been discontinued and may not be available. Contact us for more information. art. 137-13115-01-00
По запросу
46
HOSE (L1200)This item has been discontinued and may not be available. Contact us for more information. art. 90445-080K8-00
По запросу
47
Зажим art. 90467-08021-00
По запросу
