модель 2018 года
- Модель Wolverine X4
- Код модели WOLVERINE X4 (YXF85WPAJL)

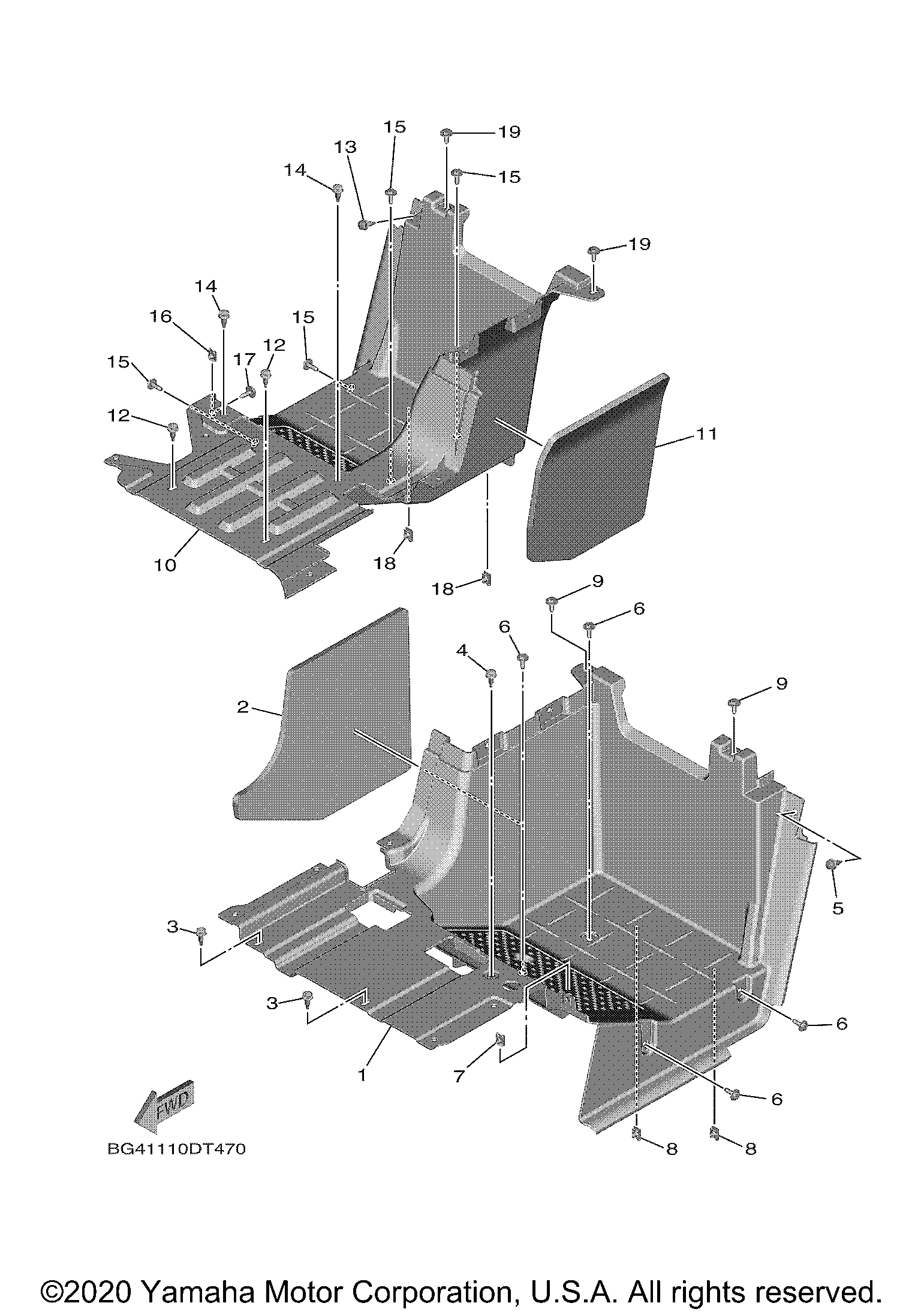

Схема подставки Footrest 2 для WOLVERINE X4 (YXF85WPAJL)
Схема
Детали
Номер
Наименование детали
Цена
1
FOOTREST, REAR 1(replaces BG4-F7431-00-00) art. BG4-F7431-01-00
По запросу
2
INSU., 1(replaces BG4-H336L-00-00) art. BG4-H336L-01-00
По запросу
3
RIVET art. 90269-07805-00
По запросу
4
RIVET art. 90269-07805-00
По запросу
5
RIVET art. 90269-07805-00
По запросу
6
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
7
NUT, SPRING art. 90183-060A6-00
По запросу
8
NUT, SPRING art. 90183-060A6-00
По запросу
9
BOLT, WITH WASHER art. 90119-06226-00
По запросу
10
FOOTREST, REAR 2(replaces BG4-F7441-00-00) art. BG4-F7441-01-00
По запросу
11
INSU., 2(replaces BG4-H336M-00-00) art. BG4-H336M-01-00
По запросу
12
RIVET art. 90269-07805-00
По запросу
13
RIVET art. 90269-07805-00
По запросу
14
RIVET art. 90269-07805-00
По запросу
15
Болт Yamaha art. JW1-K6179-01-00
от 221 ₽
16
NUT, SPRING art. 90183-060A6-00
По запросу
17
BOLT, WITH WASHER art. 90119-06226-00
По запросу
18
NUT, SPRING art. 90183-060A6-00
По запросу
19
BOLT, WITH WASHER art. 90119-06226-00
По запросу
