модель 2018 года
- Модель Wolverine X4
- Код модели WOLVERINE X4 (YXF85WPAJL)

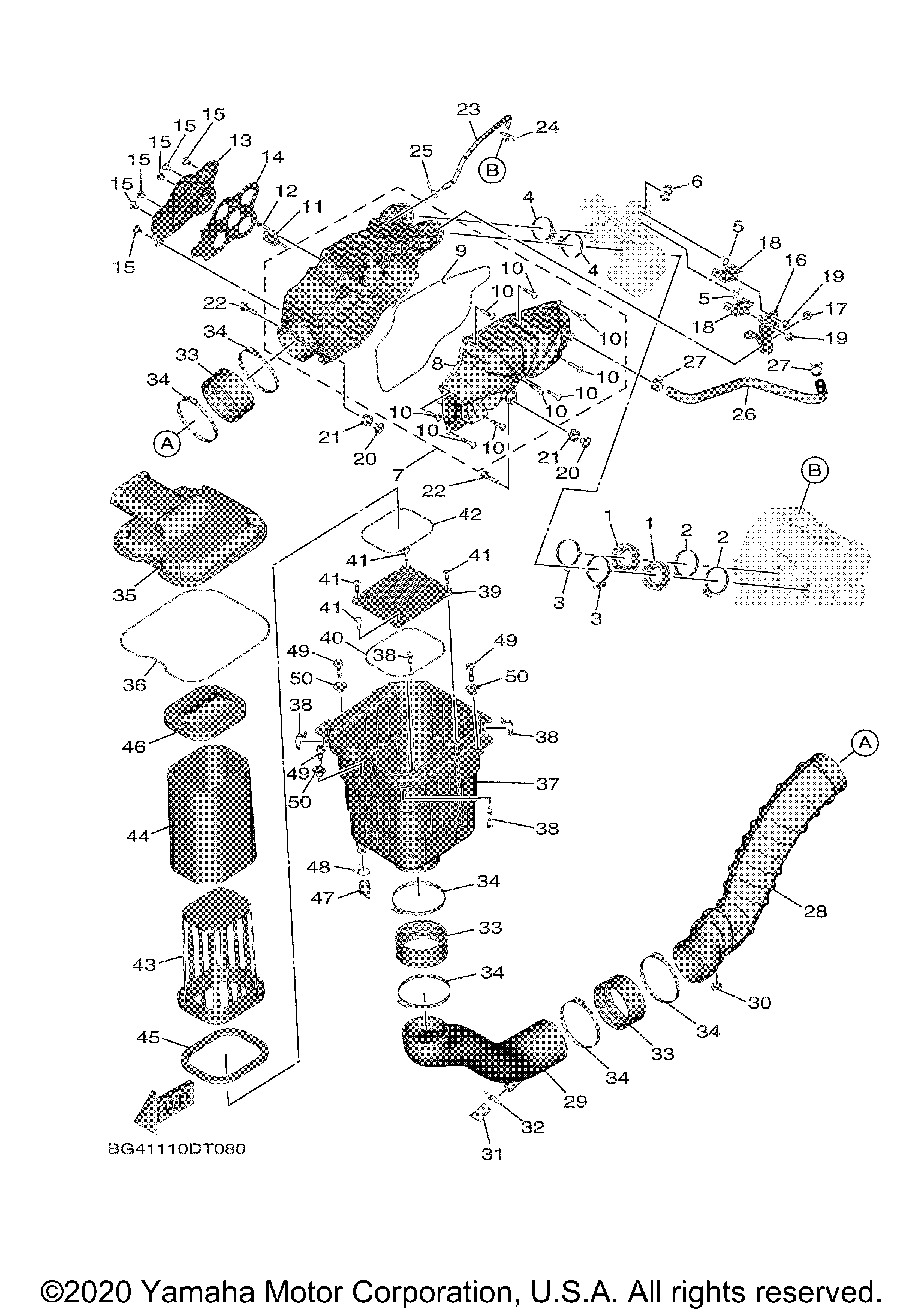

Схема впускной системы для WOLVERINE X4 (YXF85WPAJL)
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, CARBURETOR 1 art. BG4-13586-00-00
По запросу
2
HOSE CLAMP ASSY art. 90450-56011-00
По запросу
3
HOSE CLAMP ASSY art. 90450-56013-00
По запросу
4
HOSE CLAMP ASSY art. 90450-50005-00
По запросу
5
CLIP(replaces 90467-10041-00) art. 90467-100A1-00
По запросу
6
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
7
SILENCER ASSY, INTAKE art. BG4-E4440-00-00
По запросу
8
. .SILENCER, INTAKE 1 art. BG4-E4431-00-00
По запросу
9
. .SEAL art. BG4-E4467-00-00
По запросу
10
. SCREW, TAPPING(replaces 97702-50025-00) art. 97707-50025-00
По запросу
11
Датчик температуры воздуха Yamaha art. 8FP-85886-00-00
от 1 790 ₽
Аналог
1 790 ₽
Требуется 1 шт.
12
SCREW, TAPPING art. 97702-50520-00
По запросу
13
PLATE art. BG4-E4477-00-00
По запросу
14
DAMPER art. BG4-E4409-00-00
По запросу
15
Винт Yamaha art. 98980-06008-00
от 590 ₽
16
STAY 1 art. BG4-E4493-00-00
По запросу
17
BOLT, FLANGE art. 95812-06008-00
По запросу
18
SOLENOID VALVE ASSY art. BG4-86120-00-00
По запросу
19
Гайка Yamaha art. 95702-06500-00
По запросу
20
COLLAR art. 90387-06199-00
По запросу
21
GROMMET art. 90480-12596-00
По запросу
22
Болт с фланцем art. 95817-06025-00
По запросу
23
PIPE, BREATHER 1 art. BG4-11166-00-00
По запросу
24
CLIP(replaces 90467-10041-00) art. 90467-100A1-00
По запросу
25
CLIP art. 90467-12052-00
По запросу
26
PIPE, OIL TANK BREATHER art. BG4-F1745-00-00
По запросу
27
CLIP art. 90467-22097-00
По запросу
28
DUCT(replaces BG4-E4437-00-00) art. BG4-E4437-01-00
По запросу
29
DUCT art. BG4-E443A-00-00
По запросу
30
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
31
Сливная пробка вариатора Yamaha art. 59V-14457-00-00
По запросу
32
Зажим сливной пробки корпуса воздушного фильтра Yamaha art. 90467-220A1-00
По запросу
33
Патрубок резиновый Yamaha art. BG4-E4476-00-00
от 1 040 ₽
34
Хомут Yamaha art. 90450-99806-00
По запросу
35
CAP, CLEANER CASE 1 art. BG4-E4412-00-00
По запросу
36
SEAL art. BG4-E4452-00-00
По запросу
37
CASE, AIR CLEANER 1 art. BG4-E4411-00-00
По запросу
38
Зажим корпуса воздушного фильтра Yamaha art. B16-E4424-00-00
По запросу
39
ELEMENT, AIR CLEANER 2 art. BG4-E4461-00-00
По запросу
40
SEAL art. BG4-E4462-00-00
По запросу
41
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
42
SEAL art. BG4-E4457-00-00
По запросу
43
GUIDE art. BG4-E4458-00-00
По запросу
44
Фильтр воздушный Yamaha art. BG4-E4451-00-00
По запросу
45
DAMPER 1 art. BG4-E4425-00-00
По запросу
46
CAP, CLEANER CASE 2 art. BG4-E4422-00-00
По запросу
47
Сливная пробка корпуса воздушного фильтра Yamaha art. B16-E443E-00-00
По запросу
48
Зажим сливной пробки корпуса воздушного фильтра Yamaha art. 90467-220A1-00
По запросу
49
BOLT, FLANGE art. 90105-06833-00
По запросу
50
COLLAR art. 90387-071E0-00
По запросу
