модель 2018 года
- Модель Wolverine X4
- Код модели WOLVERINE X4 (YXF85WPAJL)

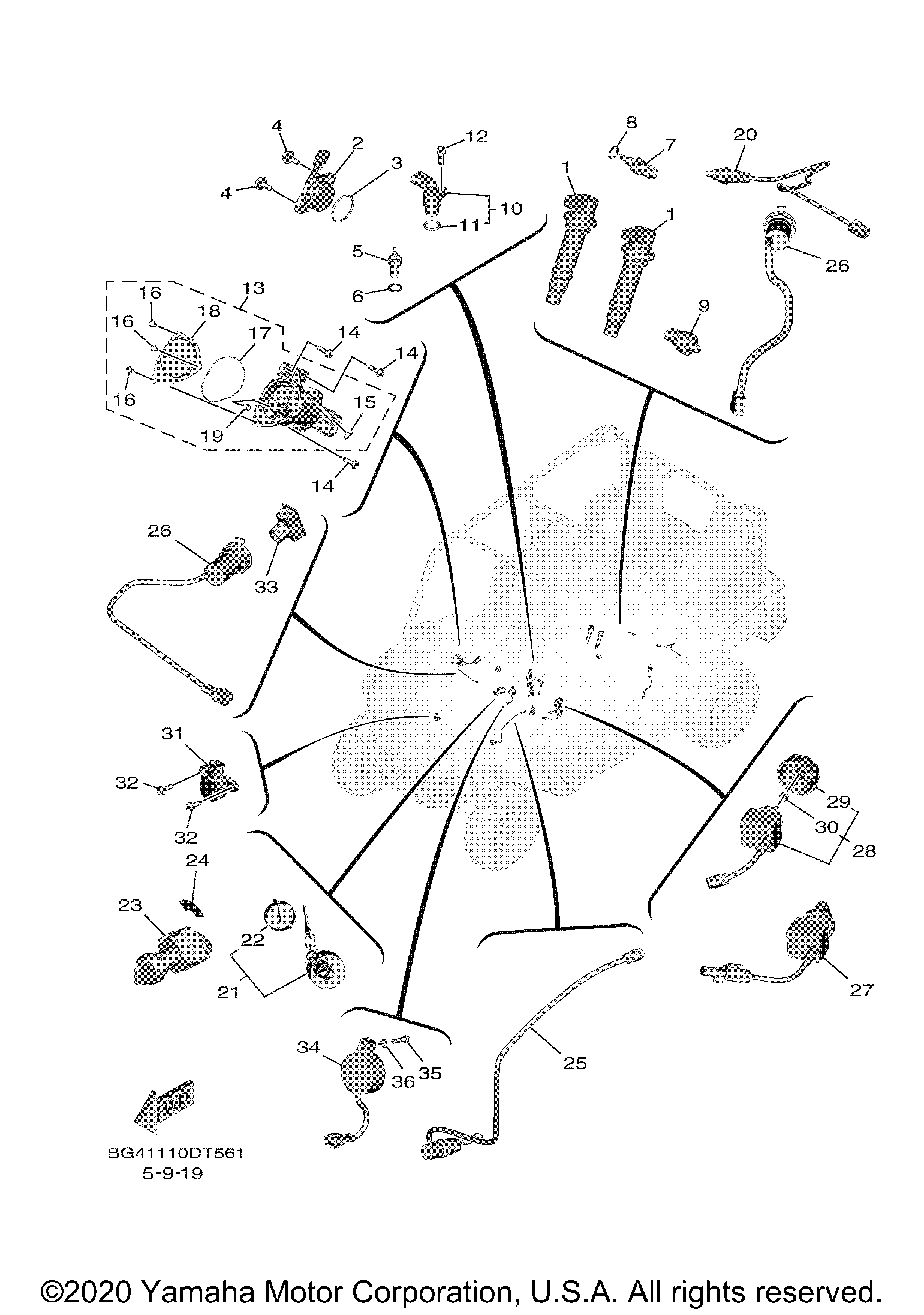

Схема электрооборудования 1 для WOLVERINE X4 (YXF85WPAJL)
Схема
Детали
Номер
Наименование детали
Цена
1
IGNITION COIL ASSY art. 1WS-82310-00-00
По запросу
2
NEUTRAL SWITCH ASSY art. BG4-82540-00-00
По запросу
3
Кольцо уплотнительное Yamaha art. 93210-29196-00
По запросу
4
Болт Yamaha art. 90119-06137-00
По запросу
5
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
6
Прокладка art. 90430-10148-00
По запросу
7
THERMO UNIT(replaces 4P9-83591-00-00) art. 54P-H3591-00-00
По запросу
8
GASKET art. 90430-10004-00
По запросу
9
OIL PRESSURE SWITCH ASSY art. 8FP-82504-00-00
По запросу
10
SENSOR, SPEED art. 1TP-83755-00-00
от 1 790 ₽
11
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
12
Болт Yamaha art. 91312-06016-00
от 788 ₽
13
SENSOR UNIT art. BG4-8A410-00-00
По запросу
14
BOLT, SPECIAL art. JW1-F3394-00-00
По запросу
15
. NUT, CABLE ADJUSTING art. 1S3-14161-00-00
По запросу
16
. SCREW, PAN HEAD(replaces 98502-04006-00) art. 98517-04006-00
По запросу
17
Кольцо уплотнительное Yamaha art. 5LP-14147-00-00
По запросу
18
. COVER 1 art. 5UG-14293-00-00
По запросу
19
Направляющая кабеля art. 1UY-14155-00-00
По запросу
20
SENSOR, OXYGEN(replaces 1WS-8592A-00-00) art. 1WS-8592A-10-00
По запросу
21
Замок зажигания Yamaha art. 5UG-H2510-00-00
По запросу
22
. CAP, KEY art. 5UG-H2579-00-00
По запросу
23
Замок зажигания Yamaha art. BG4-8250A-00-00
По запросу
24
LABEL art. BG4-H2108-01-00
По запросу
25
Датчик стоп-сигнала Yamaha art. 13S-82530-01-00
от 4 389 ₽
26
Прикуриватель Yamaha art. 1HP-H254B-10-00
По запросу
27
SWITCH, LAMP(replaces BG4-82526-01-00) art. BG4-82526-02-00
По запросу
28
SWITCH, SELECT(replaces 1XD-87280-00-00) art. 1XD-87280-01-00
По запросу
29
. KNOB, SELECT SWITCH art. 1XD-87285-00-00
По запросу
30
. SPRING art. 1XD-87288-00-00
По запросу
31
Датчик переворота Yamaha art. 3B4-82576-10-00
от 6 523 ₽
32
BOLT, SPECIAL art. JW1-F3394-00-00
По запросу
33
PILOT LIGHT ASSYThis item has been discontinued and may not be available. Contact us for more information. art. 1XD-H3530-00-00
По запросу
34
BUZZER art. 2MB-83383-00-00
По запросу
35
BOLT(replaces 97002-05020-00) art. 97027-05020-00
По запросу
36
Шайба Yamaha art. 92990-05600-00
от 168 ₽
