модель 2018 года
- Модель Wolverine X4
- Код модели WOLVERINE X4 (YXF85WPAJL)

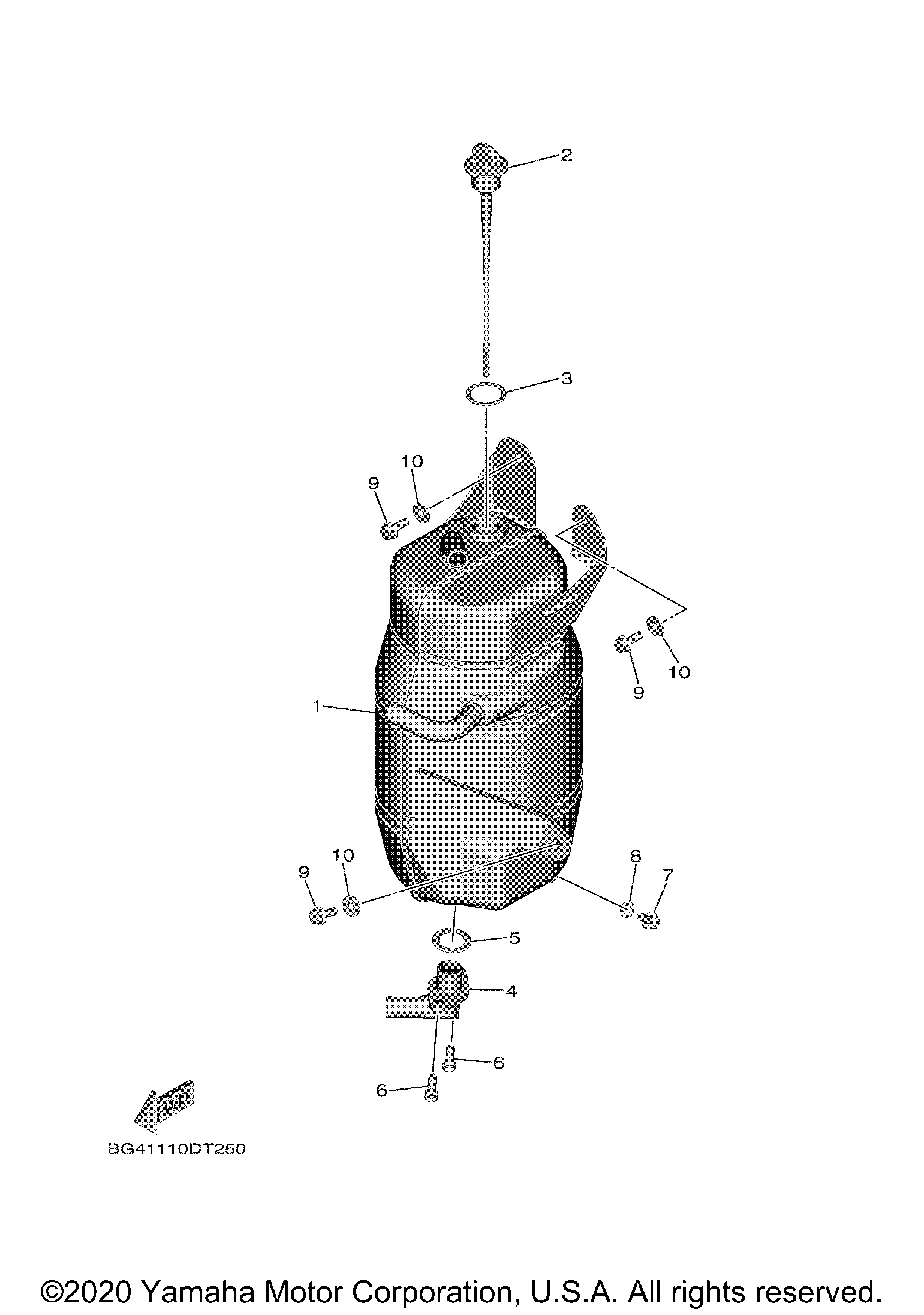

Схема масляного бака для WOLVERINE X4 (YXF85WPAJL)
Схема
Детали
Номер
Наименование детали
Цена
1
TANK, OIL art. BG4-21751-00-00
По запросу
2
OIL LEVEL GAUGE ASSY art. BG4-85720-00-00
По запросу
3
O-RING art. 93210-22006-00
По запросу
4
OIL PIPE COMP. 2 art. BG4-13406-00-00
По запросу
5
O-RING art. 93210-24001-00
По запросу
6
Болт Yamaha art. 91312-06016-00
от 788 ₽
7
BOLT, FLANGE art. 90105-06128-00
По запросу
8
WASHER, PLATE art. 90201-06630-00
По запросу
9
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
10
WASHER, PLATE art. 90201-06102-00
По запросу
