модель 2024 года
- Модель XR150
- Код модели XR150LE 2AC

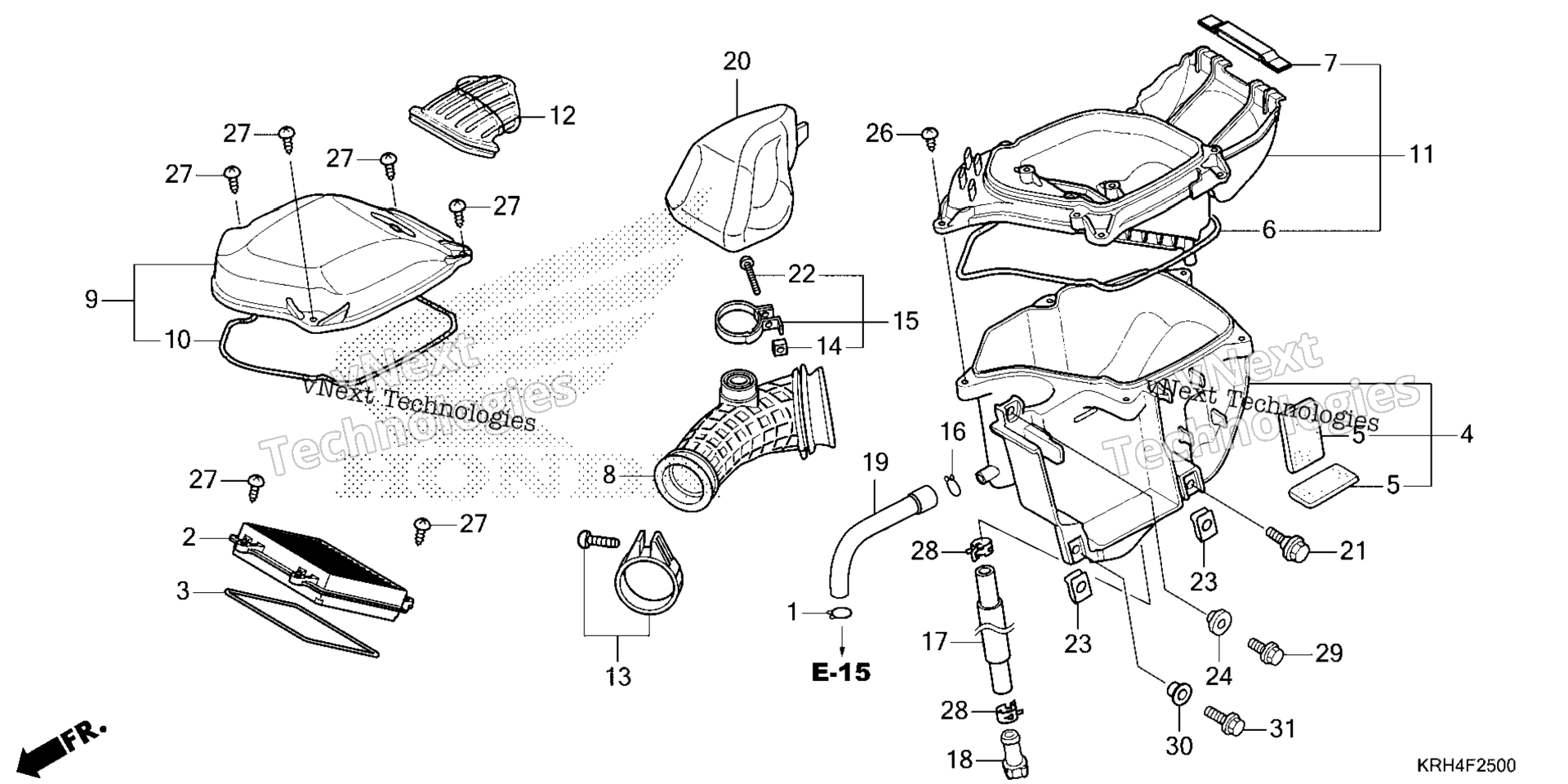

Схема воздушного фильтра для XR150LE 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, TUBE art. 15772-KVC-900
По запросу
2
ELEMENT, AIR CLEANER art. 17211-KRH-780
По запросу
3
SEAL, SEPARATOR art. 17214-KRH-780
По запросу
4
CASE SUB-ASSY., AIR CLEANER art. 17215-KRH-J00
По запросу
5
SPACER B, BATTERY art. 17217-KRH-900
По запросу
6
SEAL, AIR CLEANER art. 17219-KRE-900
По запросу
7
RUBBER, AIR CLEANER art. 17221-KRH-J00
По запросу
8
TUBE, AIR CLEANER CONNECTING art. 17222-KRH-650
По запросу
9
COVER SUB-ASSY., AIR CLEANER art. 17225-KRH-A00
По запросу
10
SEAL, AIR CLEANER (DIRTY) art. 17229-KRE-900
По запросу
11
SEPARATOR SUB-ASSY., AIR CLEANER art. 17235-KRH-J00
По запросу
12
DUCT, INLET art. 17240-KRE-900
По запросу
13
BAND, AIR CLEANER CONNECTING TUBE (44) art. 17256-K01-900
По запросу
14
NUT, SQUARE (5MM) art. 17255-KRM-860
По запросу
15
BAND, AIR CLEANER CONNECTING TUBE (28.5MM) art. 17256-KRH-650
По запросу
16
CLIP, BREATHER TUBE art. 17316-KRH-900
По запросу
17
TUBE, BREATHER DRAIN art. 17363-KRH-650
По запросу
18
PLUG, BREATHER TUBE art. 17370-419-700
По запросу
19
TUBE, BREATHER art. 17373-KRE-850
По запросу
20
RESONATOR art. 17410-KRE-B00
По запросу
21
BOLT, FLANGE (6MM) art. 90115-KRH-900
По запросу
22
SCREW, PAN (5X22) art. 93500-05022-0A
По запросу
23
NUT, CLIP (6MM) art. 90311-KRH-900
По запросу
24
WASHER, CHAIN CASE art. 90522-KRH-900
По запросу
26
SCREW, TAPPING (5X16) art. 93903-25380
По запросу
27
SCREW, TAPPING (5X25) art. 93903-25510
По запросу
28
CLAMP, TUBE (D10.5) art. 95002-41050-00
По запросу
29
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
30
COLLAR, FR. FENDER SETTING (A) art. 61101-KRH-900
По запросу
31
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
