модель 2024 года
- Модель XR150
- Код модели XR150LE 2AC

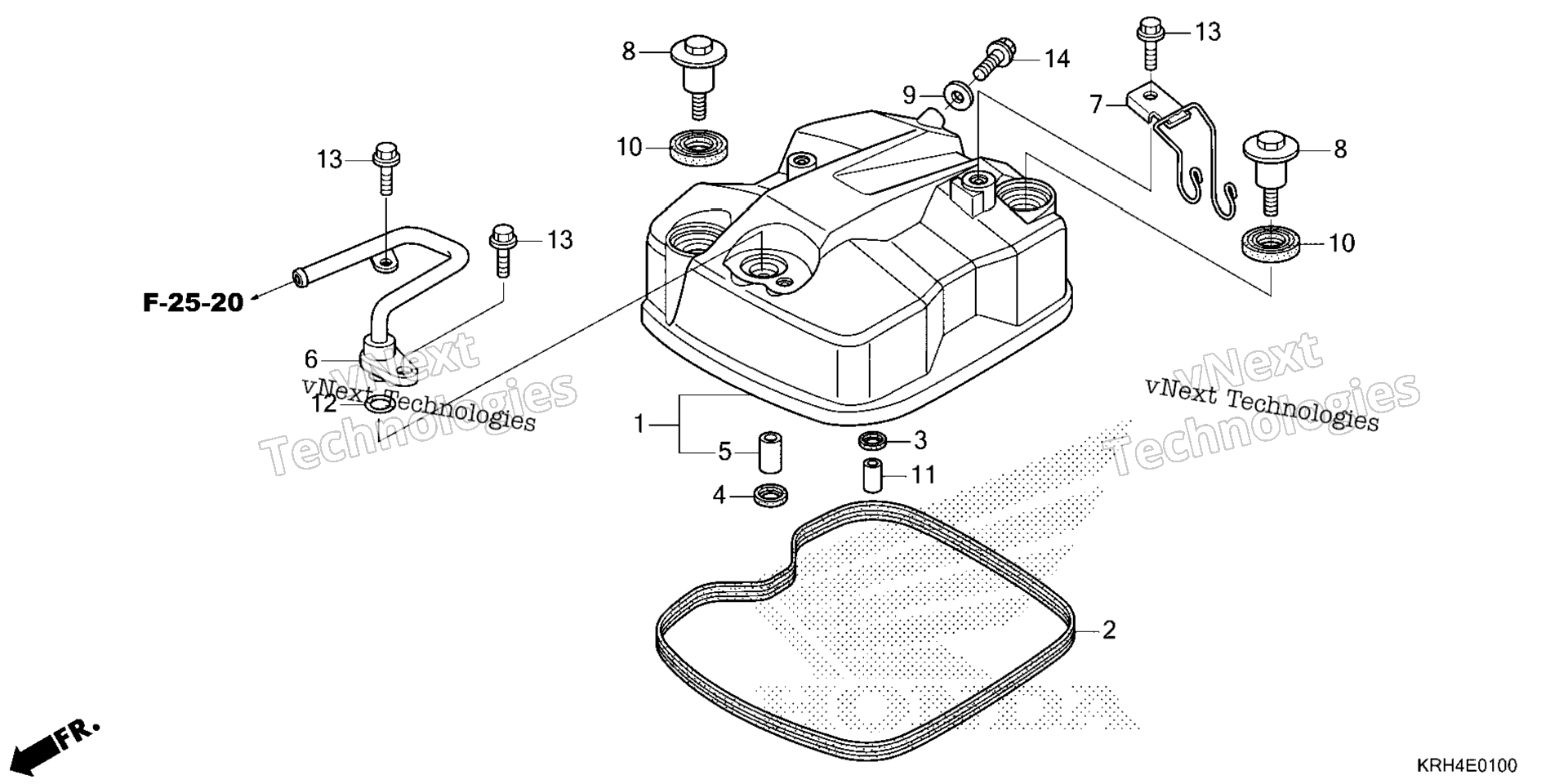

Схема цилиндра Head Cover для XR150LE 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, CYLINDER HEAD art. 12310-KWK-901
По запросу
2
GASKET, HEAD COVER art. 12391-KRM-840
По запросу
3
GASKET B, HEAD COVER art. 12396-KRM-840
По запросу
4
GASKET C, HEAD COVER (ARAI) art. 12397-KYE-901
По запросу
4
GASKET C, HEAD COVER art. 12397-KWG-601
По запросу
5
COLLAR (10MM) art. 12398-KWK-900
По запросу
6
PIPE, AIR FEED art. 18640-KRH-A00
По запросу
7
GUIDE, AIR SUCTION VALVE TUBE art. 18700-KWK-900
По запросу
8
BOLT, L. CRANKCASE COVER art. 90003-KFG-000
По запросу
9
WASHER, SEALING (6.2X12X1.2) art. 90463-KRM-840
По запросу
10
RUBBER, MOUNTING art. 90543-MV9-670
По запросу
11
PIN, DOWEL (8X14) art. 90702-KRM-840
По запросу
12
O-RING (9.8X2.7) (NOK) art. 91309-MJ0-005
По запросу
12
O-RING (9.8X2.8) art. 91309-KVX-A00
По запросу
13
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
14
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
