модель 2024 года
- Модель XR150
- Код модели XR150LE 2AC

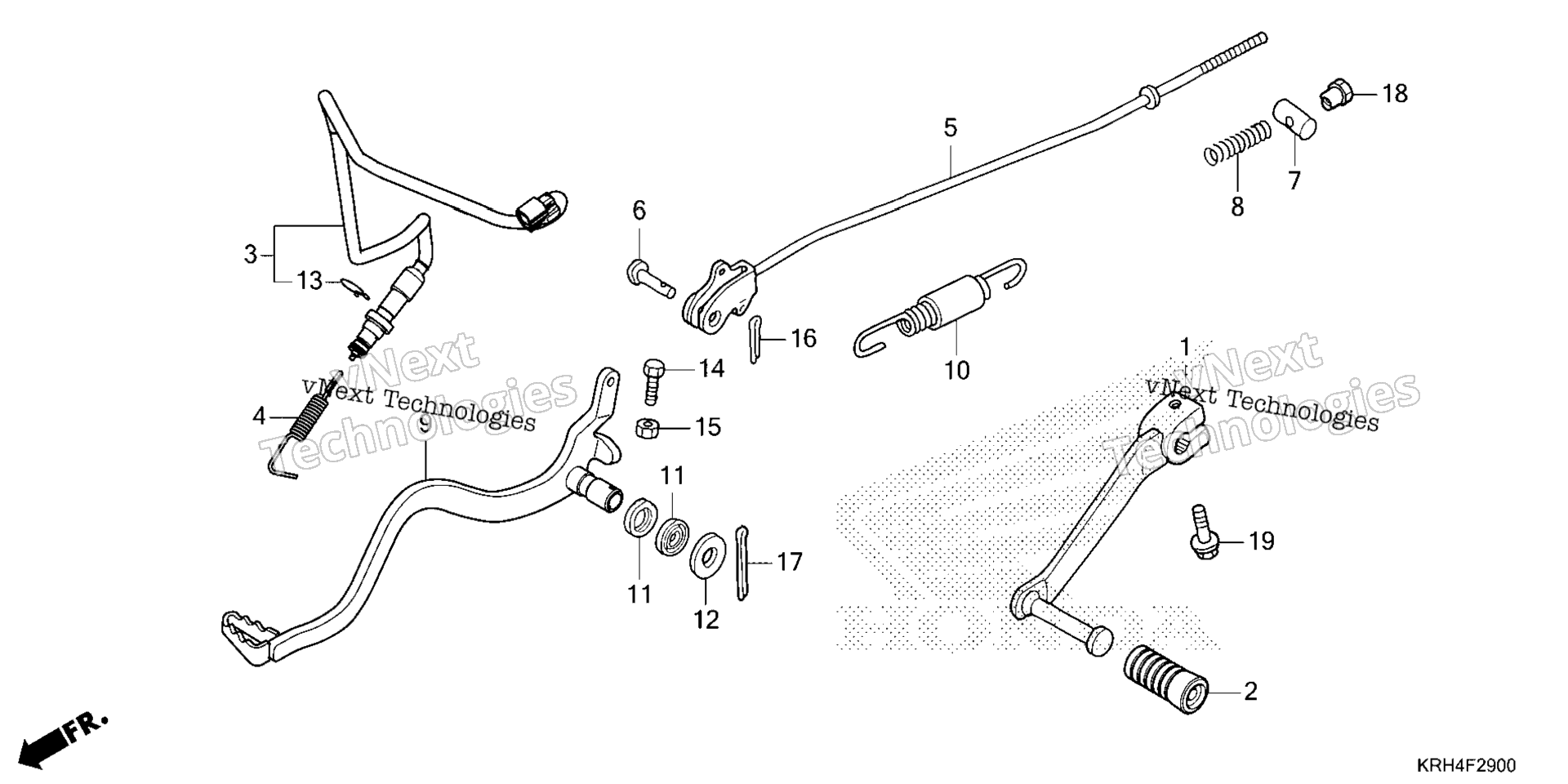

Схема педаль для XR150LE 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
PEDAL, GEARSHIFT art. 24710-KRH-900
По запросу
2
RUBBER, CHANGE PEDAL art. 24781-KRH-900
По запросу
3
SWITCH ASSY., RR. STOP art. 35350-KRH-J01
По запросу
4
SPRING, STOP SWITCH art. 35357-KRH-900
По запросу
5
ROD, RR. BRAKE art. 43451-KRH-780
По запросу
6
PIN C, JOINT art. 43455-KRH-900
По запросу
7
JOINT B, BRAKE ARM art. 43456-KRH-900
По запросу
8
SPRING A, BRAKE ROD art. 43472-KB9-750
По запросу
9
PEDAL, BRAKE art. 46500-KRH-J00
По запросу
10
SPRING SET, BRAKE PEDAL art. 46513-KRH-900
По запросу
11
DUST SEAL (17X20X2.5) art. 46525-KRH-900
По запросу
12
WASHER, BUSH art. 90501-KRH-900
По запросу
13
CLIP, SWITCH COVER art. 90601-KAF-003
По запросу
14
BOLT, HEX. (6X20) art. 92101-06020-0A
По запросу
15
NUT, HEX. (6MM) art. 94001-06200-0S
По запросу
16
PIN, SPLIT (2.0X12) art. 94201-20120
По запросу
17
PIN, SPLIT (3.0X45) art. 94201-30450
По запросу
17
PIN, SPLIT (3.0X28) art. 94201-30280
По запросу
17
PIN, SPLIT (3.0X25) art. 94201-30250
По запросу
18
NUT B, BRAKE ROD ADJUSTING art. 95015-42000
По запросу
19
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
