модель 2024 года
- Модель XR150
- Код модели XR150LE 2AC

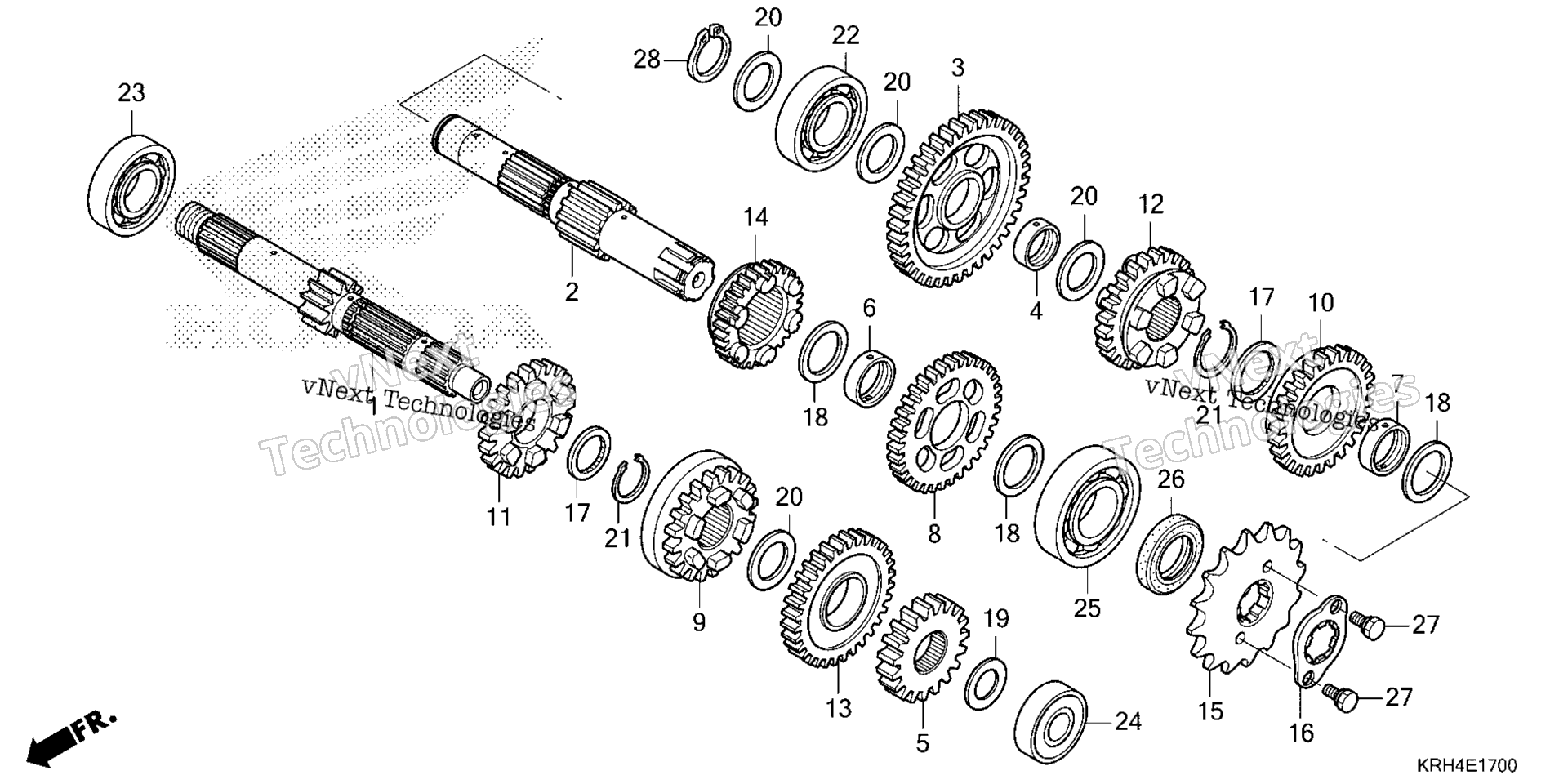

Схема трансмиссии для XR150LE 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT (14T) art. 23210-KRH-780
По запросу
2
COUNTERSHAFT art. 23220-KRH-J00
По запросу
3
GEAR, COUNTERSHAFT LOW (39T) art. 23421-KRH-780
По запросу
4
BUSH (17X20.5X8.0) art. 23427-KRM-840
По запросу
5
GEAR, MAINSHAFT SECOND (16T) art. 23431-KPN-A00
По запросу
6
BUSH (20MM) art. 23432-KRH-780
По запросу
7
BUSH (20MM) art. 23432-KVX-600
По запросу
8
GEAR, COUNTERSHAFT SECOND (30T) art. 23441-KPN-A00
По запросу
9
GEAR, MAINSHAFT THIRD (22T) art. 23451-KPN-A00
По запросу
10
GEAR, COUNTERSHAFT THIRD (31T) art. 23461-KPN-A00
По запросу
11
GEAR, MAINSHAFT FOURTH (25T) art. 23471-KPN-A00
По запросу
12
GEAR, COUNTERSHAFT FOURTH (28T) art. 23481-KPN-A00
По запросу
13
GEAR, MAINSHAFT FIFTH (32T) art. 23491-KPN-A00
По запросу
14
GEAR, COUNTERSHAFT FIFTH (30T) art. 23501-KPN-A00
По запросу
15
SPROCKET, DRIVE (17T) art. 23801-KRH-650
По запросу
16
PLATE A2, FIXING art. 23811-KR3-600
По запросу
17
WASHER, SPLINE (20MM) art. 90453-KVX-600
По запросу
18
WASHER B, THRUST (20MM) art. 90454-KTT-900
По запросу
19
WASHER, THRUST (12MM) art. 90456-KTT-900
По запросу
20
WASHER, THRUST (17MM) art. 90458-KVS-900
По запросу
21
CIRCLIP (20MM) art. 90602-KYY-900
По запросу
22
BEARING, RADIAL BALL (17X42X12) art. 91003-KTT-C01
По запросу
23
BEARING, RADIAL BALL (6203) (C3) art. 91015-KTT-901
По запросу
24
BEARING, RADIAL BALL (6201U) art. 91014-KTT-901
По запросу
25
BEARING, RADIAL BALL (6204) art. 91016-KTT-901
По запросу
26
OIL SEAL (20X34X7) (ARAI) art. 91217-KSP-911
По запросу
26
OIL SEAL (20X34X7) (ARAI) art. 91216-KSP-911
По запросу
26
OIL SEAL (20X34X7) art. 91216-KSP-910
По запросу
27
BOLT, HEX. (6X10) art. 93101-06010-0A
По запросу
28
CIRCLIP (OUTER) (17MM) art. 90602-KRM-840
По запросу
