модель 2024 года
- Модель XR150
- Код модели XR150LE 2AC

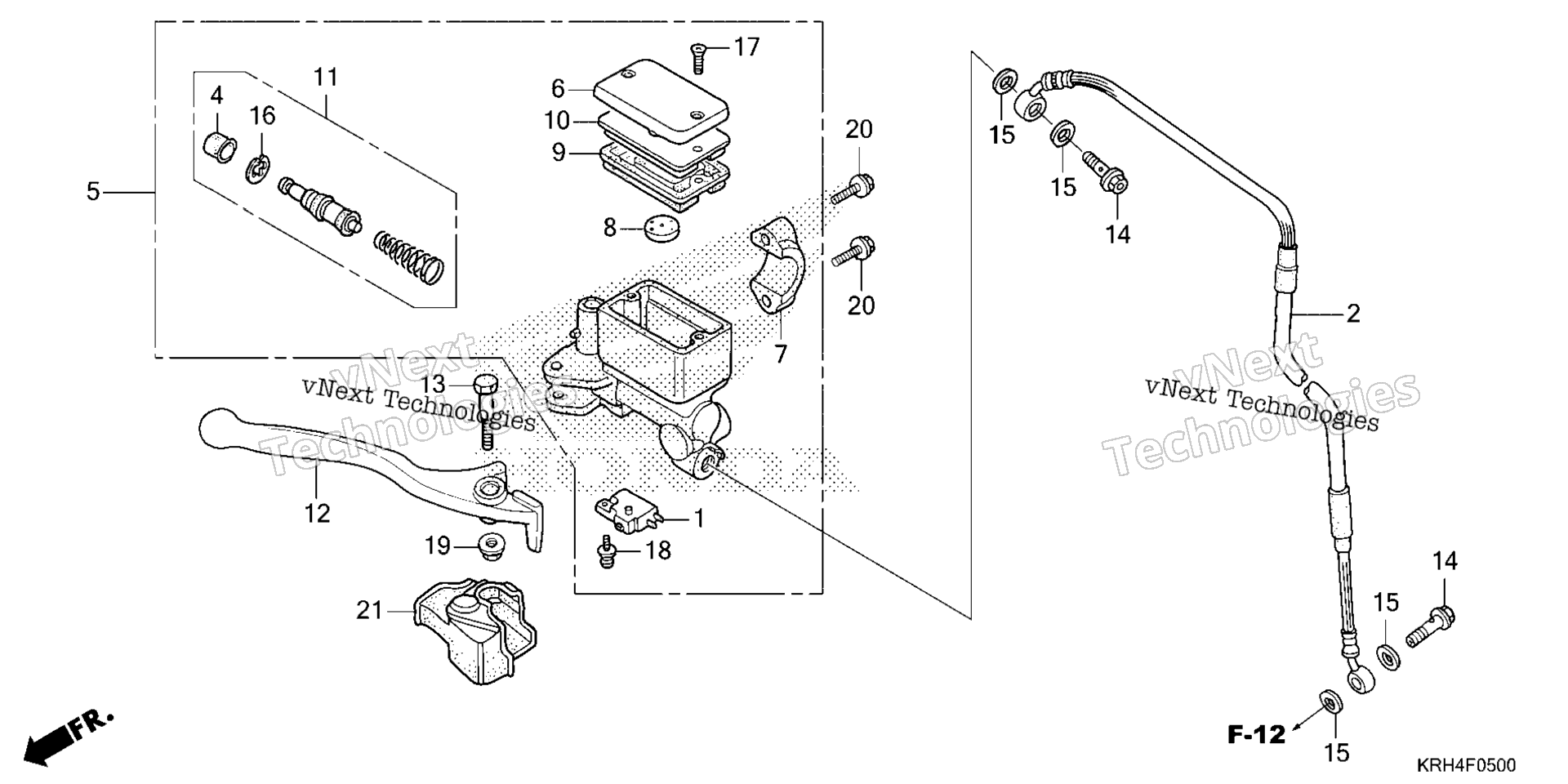

Схема переднего главного цилиндра тормоза для XR150LE 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MGS-D31
По запросу
2
HOSE, FR. BRAKE art. 45125-K79-E01
По запросу
4
BOOT art. 45504-410-003
По запросу
5
MASTER CYLINDER SUB-ASSY., FR. BRAKE art. 45510-KRH-631
По запросу
6
CAP, MASTER CYLINDER art. 45513-HA2-006
По запросу
7
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
8
SEPARATOR art. 45518-MG3-016
По запросу
9
DIAPHRAGM art. 45520-MG7-006
По запросу
10
PLATE, DIAPHRAGM art. 45521-HA2-006
По запросу
11
MASTER CYLINDER SET art. 45530-KRH-305
По запросу
12
LEVER, R. HANDLEBAR art. 53175-KRH-901
По запросу
13
BOLT, HANDLE LEVER PIVOT art. 90114-166-006
По запросу
14
BOLT, OIL (10X22) art. 90145-KRH-901
По запросу
15
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
16
CIRCLIP art. 90651-MA5-671
По запросу
17
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
18
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
19
NUT, FLANGE (6MM) art. 94050-06000
По запросу
20
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
21
COVER, R. HANDLE LEVER art. 53176-KJ1-701
По запросу
