модель 2024 года
- Модель XR150
- Код модели XR150LE 2AC

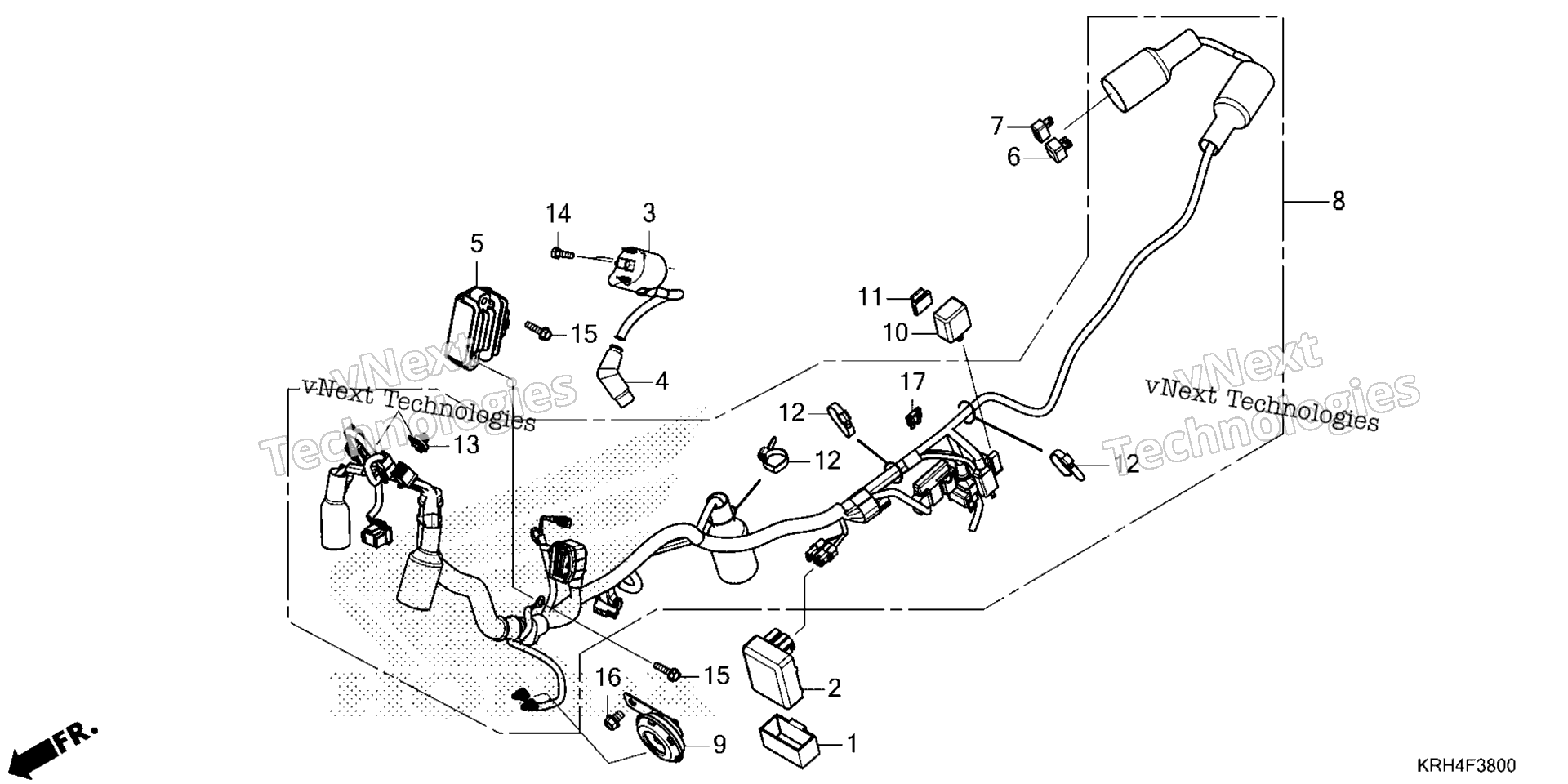

Схема жгута проводов для XR150LE 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, IGNITION CONTROL MODULE (CDI) art. 30401-KRH-781
По запросу
2
MODULE, IGNITION CONTROL DIGITAL (CDI)(DC) art. 30410-KRH-631
По запросу
3
COIL, IGNITION art. 30500-KRH-781
По запросу
4
CAP ASSY., NOISE SUPPRESSOR art. 30700-KPN-A71
По запросу
5
RECTIFIER, REGULATE art. 31600-KVC-D51
По запросу
6
RECTIFIER, SILICON art. 31700-KRH-901
По запросу
7
RECTIFIER ASSY., SILICON art. 31700-KVX-701
По запросу
8
WIRE HARNESS art. 32100-KRH-J00
По запросу
9
HORN art. 38110-K20-T21
По запросу
10
RELAY, TURN SIGNAL (MITSUBA) art. 38301-GN3-672
По запросу
11
SUSPENSION, TURN SIGNAL RELAY art. 38306-GE7-000
По запросу
12
BAND, WIRE art. 90650-KW3-000
По запросу
13
CLIP, CONNECTOR (DARK BROWN) art. 91535-TA0-003
По запросу
14
BOLT, HEX. (6X20) art. 92101-06020-0A
По запросу
15
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
16
BOLT, FLANGE (8X12) art. 95701-08012-07
По запросу
17
FUSE, MINI (7.5A) art. 98200-40750
По запросу
