модель 2024 года
- Модель XR150
- Код модели XR150LE 2AC

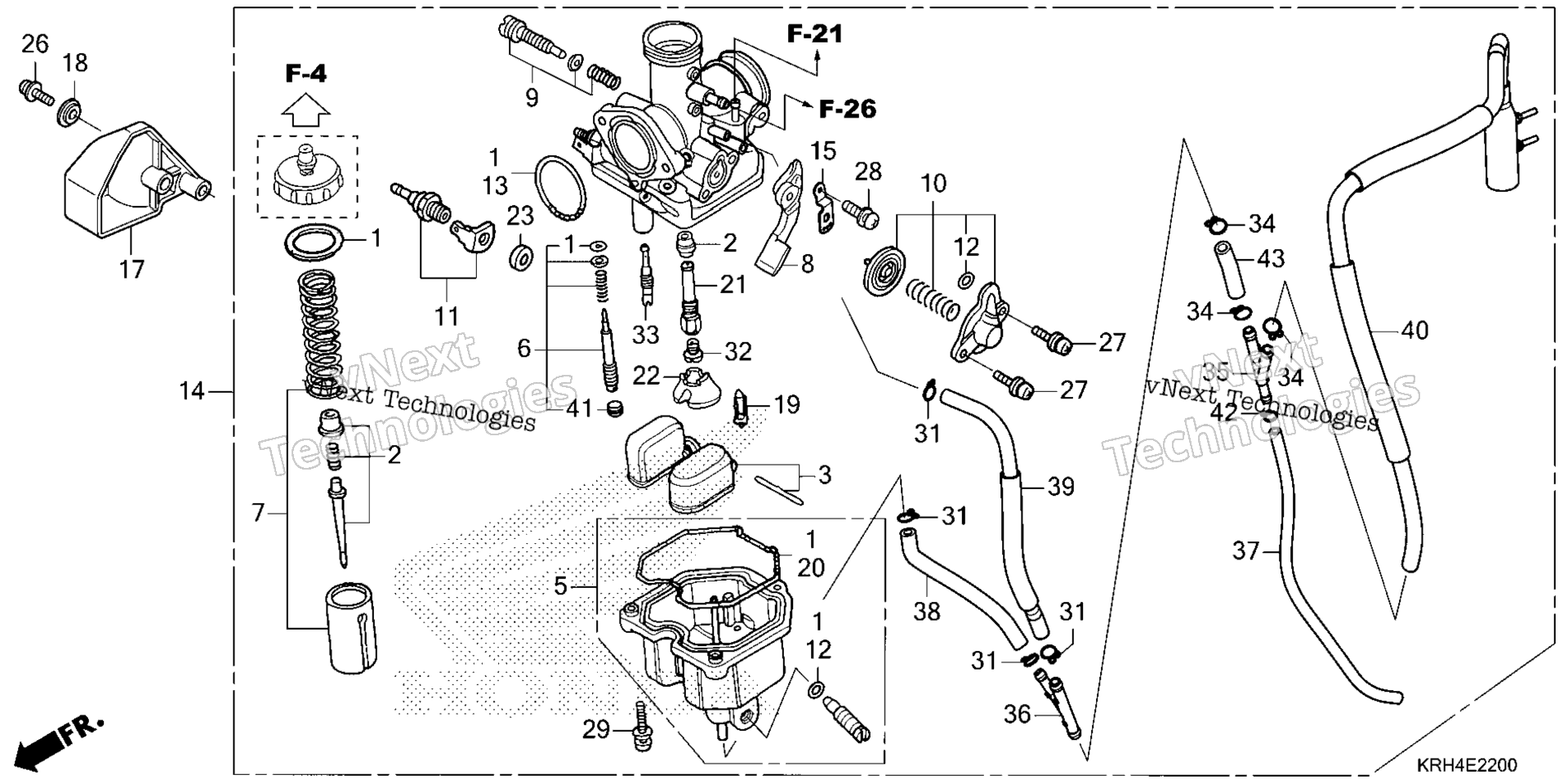

Схема карбюратора для XR150LE 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-KCH-780
По запросу
2
NEEDLE SET, JET art. 16012-KRH-J01
По запросу
3
FLOAT SET art. 16013-KEH-900
По запросу
5
CHAMBER SET, FLOAT art. 16015-KRG-003
По запросу
6
SCREW SET A art. 16016-KRH-J01
По запросу
7
VALVE SET, THROTTLE art. 16022-KRH-J01
По запросу
8
LEVER SET, CHOKE art. 16025-KRF-B41
По запросу
9
SCREW SET B art. 16028-KEB-G01
По запросу
10
VALVE SET, AIR CUT art. 16048-KRH-A01
По запросу
11
HEATER ASSY. art. 16070-KRH-681
По запросу
12
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
13
O-RING (2.4X29) art. 16075-GHB-B70
По запросу
14
CARBURETOR ASSY. (PDN2S A) art. 16100-KRH-J01
По запросу
15
PLATE, SETTING art. 16119-KRF-B41
По запросу
17
COVER, CARBURETOR HEATER art. 16151-KRH-950
По запросу
18
COLLAR, CARBURETOR HEATER COVER art. 16152-KRH-900
По запросу
19
VALVE, FLOAT art. 16155-KFR-701
По запросу
20
GASKET, FLOAT CHAMBER art. 16163-KCS-920
По запросу
21
HOLDER, NEEDLE JET art. 16165-KRH-651
По запросу
22
HOLDER, JET art. 16168-382-014
По запросу
23
COLLAR, SETTING art. 16172-KCP-J01
По запросу
26
SCREW-WASHER (4X12) art. 90001-KGA-E00
По запросу
27
SCREW-WASHER (4X10) art. 93892-04010-00
По запросу
28
SCREW-WASHER (4X10) art. 93892-04010-08
По запросу
29
SCREW-WASHER (4X16) art. 93892-04016-08
По запросу
31
CLIP, TUBE (B1 8) art. 95002-02089
По запросу
32
JET, MAIN (#105) art. 99101-GHB-1050
По запросу
32
JET, MAIN (#102) art. 99101-GHB-1020
По запросу
33
JET (#35X#35) art. 99103-KRH-0350
По запросу
34
CLIP, TUBE art. 16163-GHB-600
По запросу
35
JOINT (THREE-WAY) art. 16180-KYY-901
По запросу
36
JOINT art. 16180-ML6-671
По запросу
37
TUBE art. 16196-KRH-J01
По запросу
38
TUBE art. 16197-KRH-J01
По запросу
39
TUBE, AIR VENT art. 16198-KRH-J01
По запросу
40
TUBE, AIR VENT (NA USE ALT:16100-KRH-J01) art. 16199-KRH-J01
По запросу
41
CAP, ADJUSTING SCREW art. 16312-KYK-911
По запросу
42
CLIP, TUBE (B6.5) art. 95002-02659
По запросу
43
BULK HOSE, VACUUM (5X1000) (5X35) art. 95005-50001-50M
По запросу
