модель 2001 года
- Модель Royal Star
- Код модели XVZ13LTN

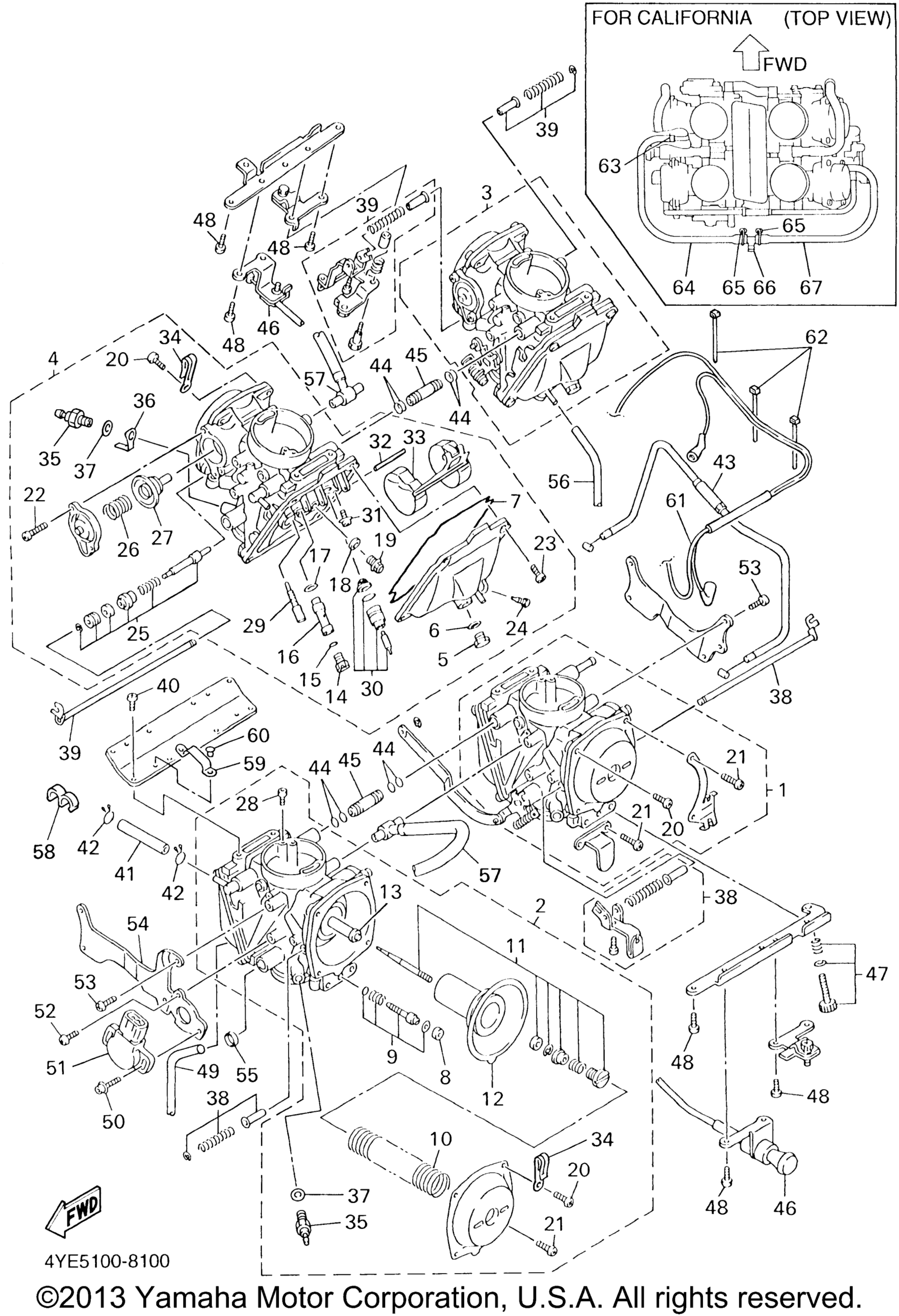

Схема карбюратора для XVZ13LTN
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 (4YEJ) art. 4NK-14901-30-00
По запросу
1
Carburetor Assy 1 (4YEH) art. 4NK-14901-20-00
По запросу
2
Carburetor Assy 2 (4YEJ) art. 4NK-14902-30-00
По запросу
2
Carburetor Assy 2 (4YEH) art. 4NK-14902-20-00
По запросу
3
Carburetor Assy 3 (4YEH) art. 4NK-14903-20-00
По запросу
3
Carburetor Assy 3 (4YEJ) art. 4NK-14903-30-00
По запросу
4
Carburetor Assy 4 (4YEJ) art. 4NK-14904-30-00
По запросу
4
Carburetor Assy 4 (4YEH) art. 4NK-14904-20-00
По запросу
5
. Plug, Screw art. 22U-14115-00-00
По запросу
6
. O-Ring art. 22U-14561-00-00
По запросу
7
. .O-Ring art. 1HX-14147-00-00
По запросу
8
. .Cap art. 3F9-14118-00-00
По запросу
9
. .Pilot Screw Set art. 3KW-14105-00-00
По запросу
10
. Spring, Diaphragm art. 3KW-14933-00-00
По запросу
11
. .Needle Set art. 4NK-1490J-00-00
По запросу
12
. .Diaphragm Assy art. 4NK-14940-00-00
По запросу
13
. Main Nozzle (0-0) art. 3DM-14141-30-00
По запросу
14
. Jet, Power (# 95) art. 3G2-14231-19-00
По запросу
15
. .O-Ring art. 1AE-14227-00-00
По запросу
16
. .Holder art. 1AE-14261-00-00
По запросу
17
. .Gasket art. 1AE-14237-00-00
По запросу
18
. Washer, Main Jet art. 137-14153-00-00
По запросу
19
. .Screw art. 1HX-14565-00-00
По запросу
20
. Screw, Pan Head UR 1 art. 98580-04008-00
По запросу
21
. .Screw, Pan Head UR 2 art. 98580-04010-00
По запросу
22
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 2 шт.
23
Винт, головка поодона art. 98507-04014-00
По запросу
24
Пробка сливная art. 12R-14191-00-00
По запросу
25
. ..Starter Set art. 4DN-1410A-01-00
По запросу
26
. .Spring art. 4NK-14935-00-00
По запросу
27
. ..Diaphragm Assy art. 22V-14940-00-00
По запросу
28
. Jet, Main (117.5) art. 1HX-1423A-74-00
По запросу
29
. Jet, Pilot (#17.5) art. 22F-14142-17-00
По запросу
30
. .Needle Valve Set art. 3CF-14107-15-00
По запросу
31
Винт карбюратора art. 1FN-14565-00-00
По запросу
32
. .Pin, Float art. 353-14186-00-00
По запросу
33
. .Float art. 1HX-14985-00-00
По запросу
34
. Clamp art. 3XV-14243-00-00
По запросу
35
. Heater Assy art. 4EB-83790-00-00
По запросу
36
. ..Terminal 1 art. 4DH-82103-00-00
По запросу
37
. Washer, Plate art. 90201-08016-00
По запросу
38
Starter Lever Set, 1 art. 4NK-1490L-00-00
По запросу
39
Starter Lever Set, 1 art. 4NK-1490L-10-00
По запросу
40
Screw, Pan Head art. 98517-05010-00
По запросу
41
Pipe art. 4NK-14396-00-00
По запросу
42
Clip art. 4NK-14137-00-00
По запросу
43
Cable art. 4NK-14130-00-00
По запросу
44
.O-Ring art. 36Y-14147-00-00
По запросу
45
.Nipple art. 1WG-14251-00-00
По запросу
46
Cable art. 4NK-14130-12-00
По запросу
47
Throttle Screw Set art. 4NK-14103-00-00
По запросу
48
Болт Yamaha art. 98517-05012-00
По запросу
49
Pipe art. 3JD-14197-00-00
По запросу
50
.Screw art. 4KM-24453-00-00
По запросу
51
.Throttle Position Sensor Assy art. 4NK-85885-00-00
По запросу
52
Screw, Flat Head art. 98707-05008-00
По запросу
53
Screw, Pan Head art. 98517-05010-00
По запросу
54
Bracket art. 4NK-14867-00-00
По запросу
55
.Seal art. 4HM-14239-00-00
По запросу
56
Pipe art. 3JE-14197-00-00
По запросу
57
Pipe art. 4NK-14349-20-00
По запросу
58
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
59
Plate art. 4NK-14243-00-00
По запросу
60
Pin, Float art. 4NK-14386-00-00
По запросу
61
Wire, Sub Lead art. 4WY-81517-00-00
По запросу
62
Clip, Pipe art. 35H-14139-00-00
По запросу
63
.Clip (4YEJ) art. 55X-14937-00-00
По запросу
64
Hose (4YEJ) art. 4NK-14987-00-00
По запросу
65
Clip (4YEJ) art. 90467-100A1-00
По запросу
66
Pipe, Joint 1 (4YEJ) art. 3H3-24376-00-00
По запросу
67
Hose (4YEJ) art. 4NK-14987-10-00
По запросу
