модель 2001 года
- Модель Royal Star
- Код модели XVZ13LTN

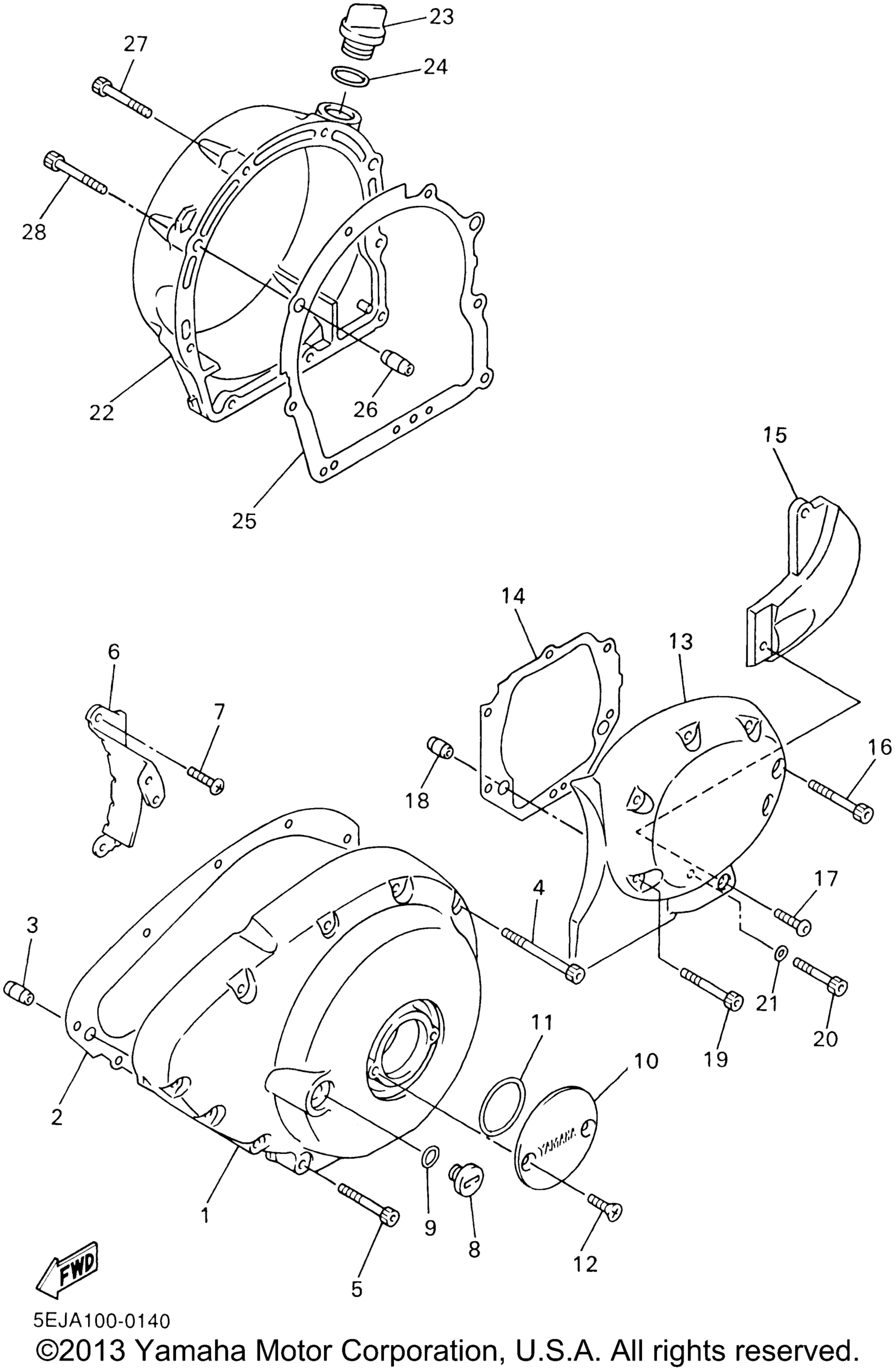

Схема крышки картера 1 для XVZ13LTN
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. 4NK-15411-00-00
По запросу
2
Gasket, Crankcase Cover 1 art. 4NK-15451-00-00
По запросу
3
Палец Yamaha art. 99530-10114-00
По запросу
4
Bolt, Hexagon Socket Head art. 91314-06060-00
По запросу
5
Bolt, Hexagon Socket Head art. 91314-06045-00
По запросу
6
Plate art. 4NK-15191-00-00
По запросу
7
Screw, Pan Head art. 98507-06016-00
По запросу
8
Plug, Straight Screw art. 90340-14139-00
По запросу
9
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
10
Cover, Cap 2 art. 4NK-15427-00-00
По запросу
11
O-Ring art. 93210-45150-00
По запросу
12
Screw, Flat Head art. 98704-06016-00
По запросу
13
Cover, Crankcase 2 art. 4NK-15421-00-00
По запросу
14
Gasket, Crankcase Cover 2 art. 3JP-15461-01-00
По запросу
15
Cover 2 art. 4NK-15423-00-00
По запросу
16
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
17
Bolt, Button Head art. 92014-06014-00
По запросу
18
Палец Yamaha art. 99530-10114-00
По запросу
19
Bolt, Hexagon Socket Head art. 91314-06045-00
По запросу
20
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
21
Шайба Yamaha art. 90430-06014-00
По запросу
22
Cover, Crankcase 3 art. 4NK-15431-00-00
По запросу
23
Plug, Oil art. 2H7-15363-00-00
По запросу
24
Кольцо уплотнительное резиновое Yamaha art. 93210-27778-00
от 1 092 ₽
25
Gasket, Crankcase Cover 3 art. 4NK-15462-00-00
По запросу
26
Палец Yamaha art. 99530-10114-00
По запросу
27
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
28
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
