модель 2001 года
- Модель Royal Star
- Код модели XVZ13LTN

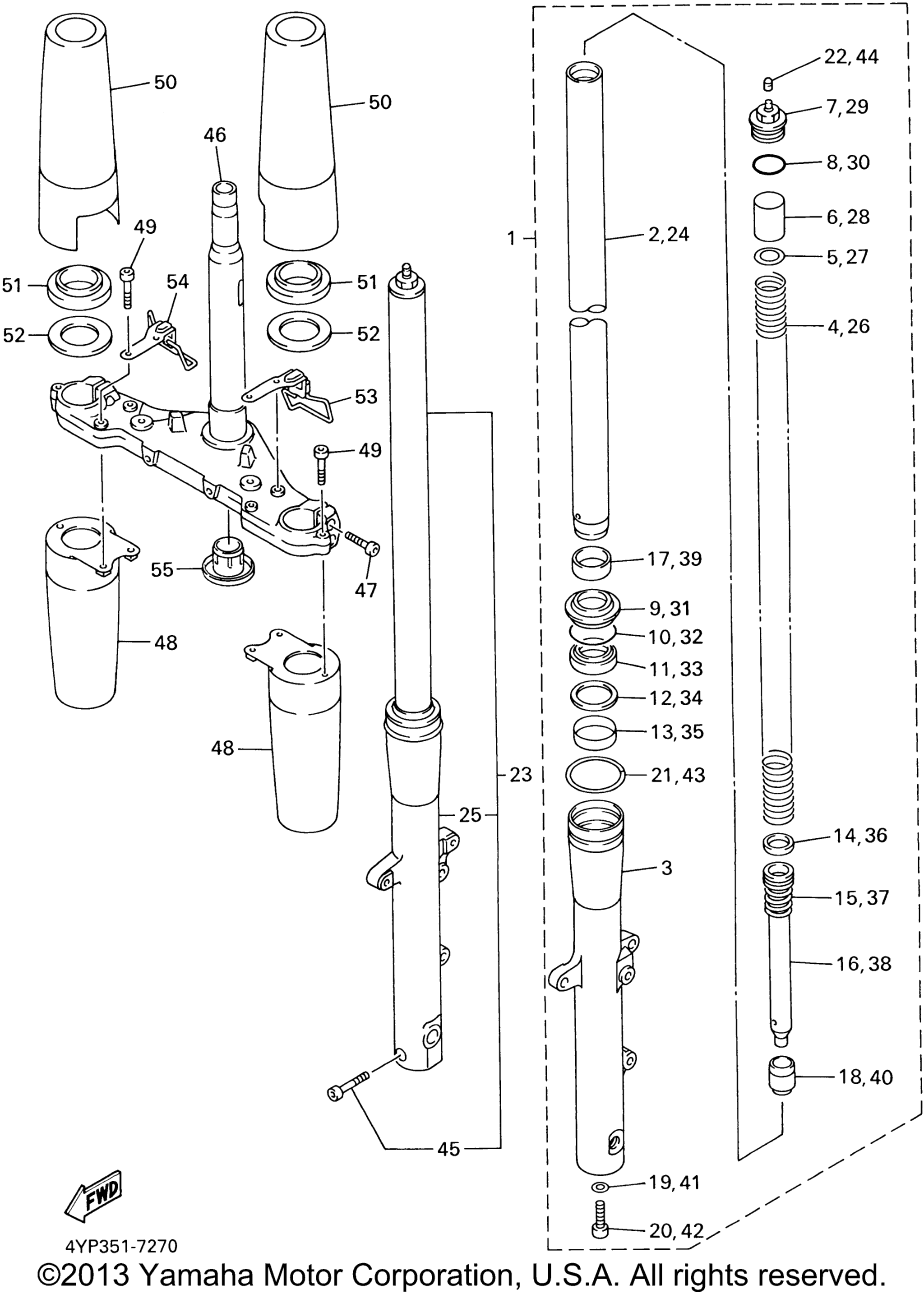

Схема передней вилки для XVZ13LTN
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 4YP-23102-00-00
По запросу
2
. Inner Tube Comp. 1 art. 4NK-23110-00-00
По запросу
3
. .Tube, Outer (Left) art. 4NK-23126-00-00
По запросу
4
. .Spring, Front Fork art. 4NK-23141-01-00
По запросу
5
. .Seat, Spring Upper art. 4NK-23142-00-00
По запросу
6
. .Spacer art. 4NK-23118-01-00
По запросу
7
. .Bolt, Cap art. 4YP-23111-00-00
По запросу
8
. .O-Ring art. 4NK-23147-00-00
По запросу
9
. .Seal, Dust art. 4NK-23144-00-00
По запросу
10
. .Ring, Snap art. 34L-23153-00-00
По запросу
11
. .Oil Seal art. 4NK-23145-00-00
По запросу
12
. .Washer, Oil Seal art. 4NK-23146-00-00
По запросу
13
. .Metal, Slide 1 art. 4NK-23125-00-00
По запросу
14
. .Ring, Piston art. 4NK-23157-00-00
По запросу
15
. .Spring, Rebound art. 4NK-23151-00-00
По запросу
16
. .Piston, Front Fork art. 4NK-23171-00-00
По запросу
17
. .Metal, Slide 2 art. 4NK-23135-01-00
По запросу
18
. .Spacer, Oil Lock art. 4NK-23166-00-00
По запросу
19
. .Gasket, Drain Plug art. 3MA-23163-10-00
По запросу
20
. .Bolt, Hexagon Socket Head art. 4NK-23181-00-00
По запросу
21
. .Guide, Boot art. 4NK-23193-00-00
По запросу
22
. .Cap, Air Valve art. 4V1-23184-L0-00
По запросу
23
Front Fork Assy (R.H) art. 4YP-23103-00-00
По запросу
24
. Inner Tube Comp. 1 art. 4NK-23110-00-00
По запросу
25
. .Tube, Outer (Right) art. 4NK-23136-00-00
По запросу
26
. .Spring, Front Fork art. 4NK-23141-01-00
По запросу
27
. .Seat, Spring Upper art. 4NK-23142-00-00
По запросу
28
. .Spacer art. 4NK-23118-01-00
По запросу
29
. .Bolt, Cap art. 4YP-23111-00-00
По запросу
30
. .O-Ring art. 4NK-23147-00-00
По запросу
31
. .Seal, Dust art. 4NK-23144-00-00
По запросу
32
. .Ring, Snap art. 34L-23153-00-00
По запросу
33
. .Oil Seal art. 4NK-23145-00-00
По запросу
34
. .Washer, Oil Seal art. 4NK-23146-00-00
По запросу
35
. .Metal, Slide 1 art. 4NK-23125-00-00
По запросу
36
. .Ring, Piston art. 4NK-23157-00-00
По запросу
37
. .Spring, Rebound art. 4NK-23151-00-00
По запросу
38
. .Piston, Front Fork art. 4NK-23171-00-00
По запросу
39
. .Metal, Slide 2 art. 4NK-23135-01-00
По запросу
40
. .Spacer, Oil Lock art. 4NK-23166-00-00
По запросу
41
. .Gasket, Drain Plug art. 3MA-23163-10-00
По запросу
42
. .Bolt, Hexagon Socket Head art. 4NK-23181-00-00
По запросу
43
. .Guide, Boot art. 4NK-23193-00-00
По запросу
44
. .Cap, Air Valve art. 4V1-23184-L0-00
По запросу
45
. .Bolt, Hexagon Socket Head art. 91314-08035-00
По запросу
46
Under Bracket Comp art. 4YP-23340-00-00
По запросу
47
Bolt, Hexagon Socket Head art. 91317-08030-00
По запросу
48
Cover, Under 1 art. 4NK-23123-00-00
По запросу
49
Bolt, Hexagon Socket Head art. 4NK-23181-10-00
По запросу
50
Cover, Upper 1 art. 4NK-23121-00-00
По запросу
51
Gasket art. 4NK-23163-00-00
По запросу
52
Washer, Felt art. 4NK-23165-00-00
По запросу
53
Guide, Cable art. 4NK-2331E-00-00
По запросу
54
Guide, Cable art. 4NK-23389-00-00
По запросу
55
Cover, Under 1 art. 4KM-23123-01-00
По запросу
