модель 2001 года
- Модель Royal Star
- Код модели XVZ13LTN

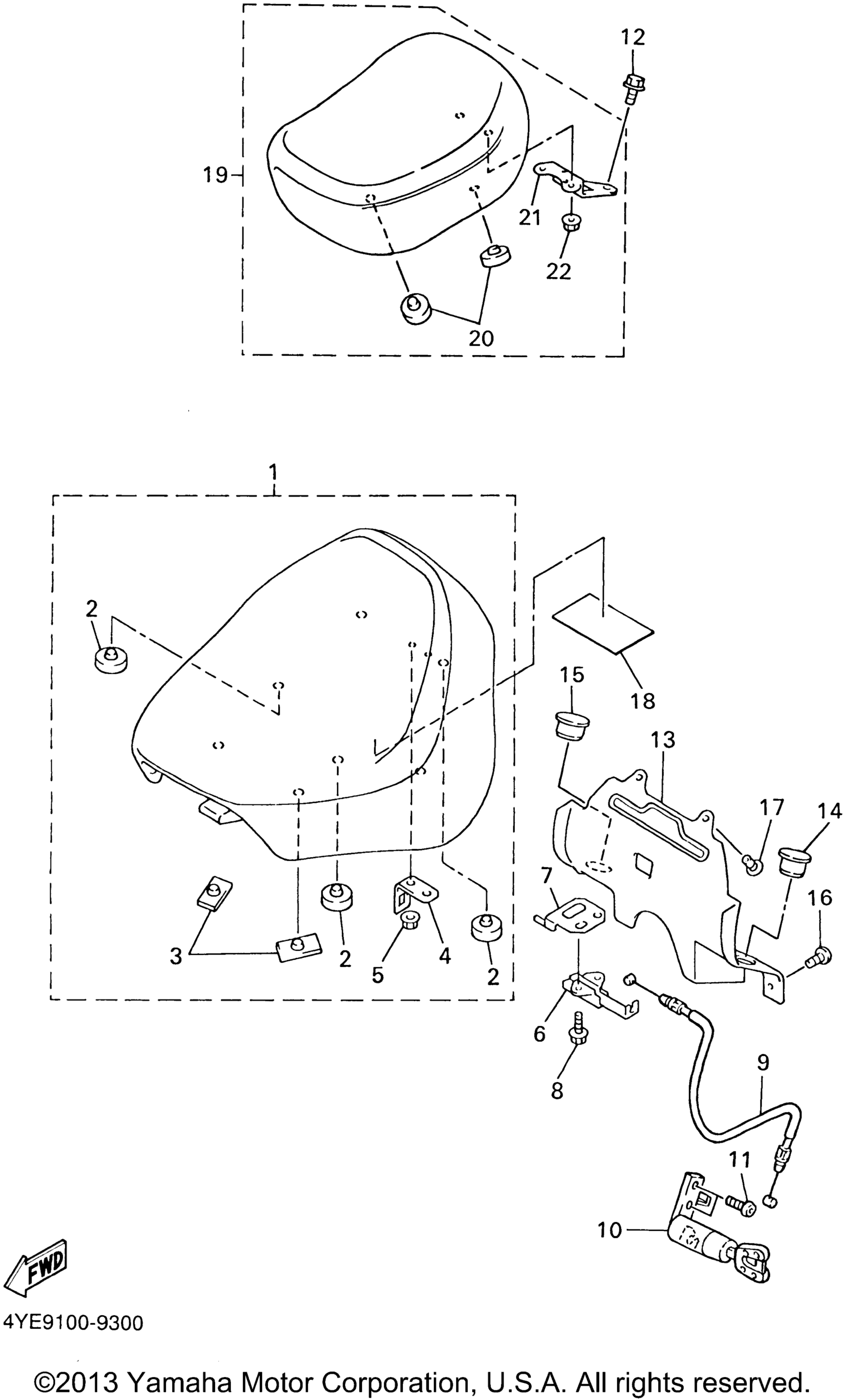

Схема сиденья для XVZ13LTN
Схема
Детали
Номер
Наименование детали
Цена
1
Single Seat Assy art. 4YE-24710-00-00
По запросу
2
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
3
Прокладка амортизирующая Yamaha art. 509-24724-00-00
от 1 134 ₽
4
. .Bracket, Seat art. 4NK-24728-00-00
По запросу
5
. Nut, Flange art. 95707-06500-00
По запросу
6
Seat Lock Assy art. 50W-W247E-00-00
По запросу
7
Plate art. 4NK-24792-00-00
По запросу
8
Bolt, Flange art. 95817-06014-00
По запросу
9
Cable, Seat Lock art. 4YE-2478E-00-00
По запросу
10
Seat Lock Assy art. 4YE-W2470-00-00
По запросу
11
Bolt, Button Head art. 92017-05012-00
По запросу
12
Bolt, Flange (Small Head) art. 95024-08012-00
По запросу
13
Cover art. 4NK-24796-00-00
По запросу
14
Plug art. 90338-23172-00
По запросу
15
Plug art. 90338-36258-00
По запросу
16
Bolt, Hexagon Socket Head art. 90111-05059-00
По запросу
17
Rivet art. 90269-06001-00
По запросу
18
Plate, Epa 2(California) (4YEJ) art. 4YE-2179R-40-00
По запросу
18
Plate, Epa 1(Non California) (4YEH) art. 4YE-2179V-40-00
По запросу
19
Tandem Seat Assy art. 4YE-24750-00-00
По запросу
20
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
21
. .Stay, Seat art. 4NK-2471A-00-00
По запросу
22
. Nut, Flange art. 95707-06500-00
По запросу
