модель 2001 года
- Модель Royal Star
- Код модели XVZ13LTN

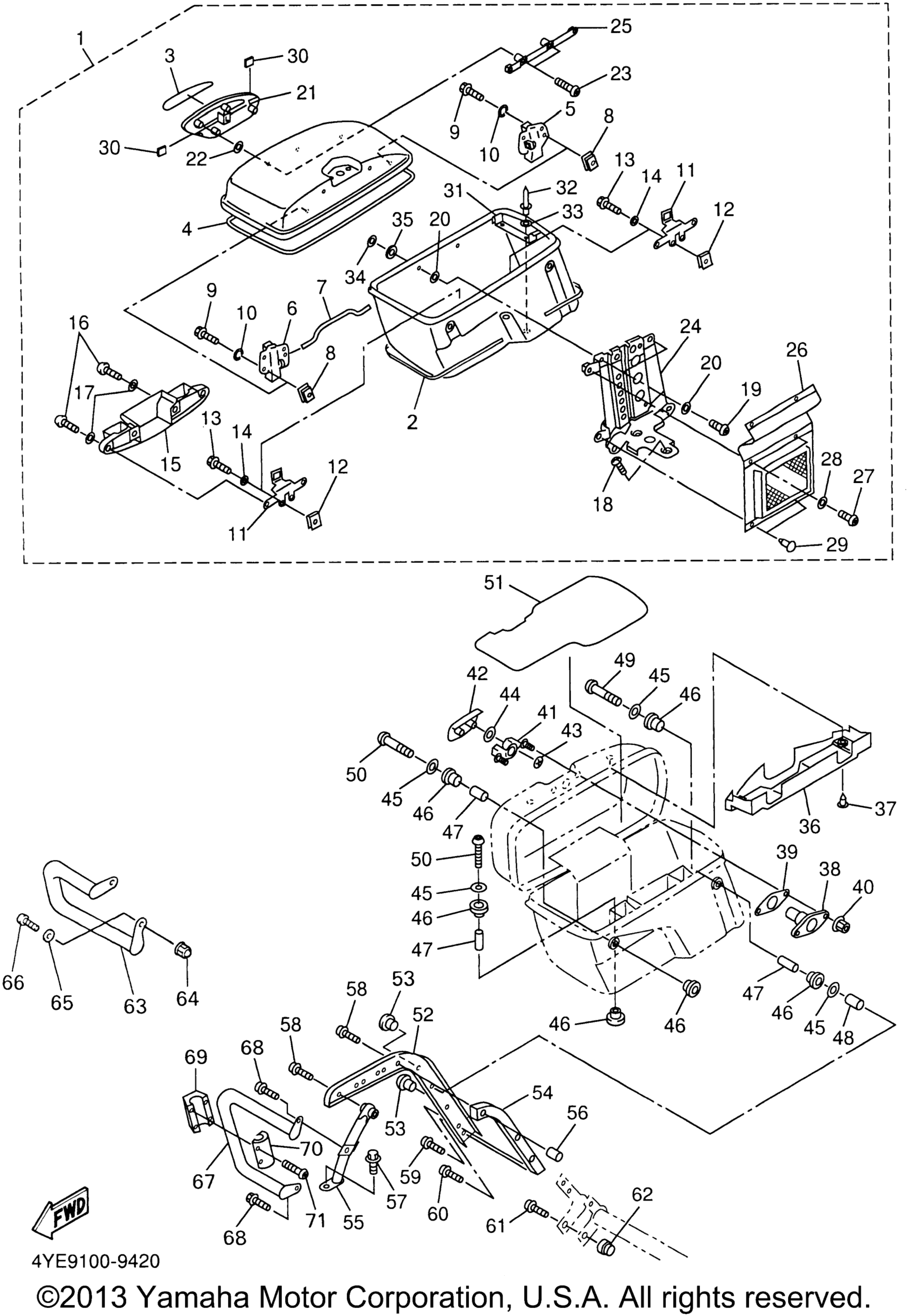

Схема кофр 2 для XVZ13LTN
Схема
Детали
Номер
Наименование детали
Цена
1
Saddlebag Comp, 2 YB art. 4XY-Y2844-P1-33
По запросу
2
. Saddlebag Graphic Set 2 art. 4YE-2840J-60-00
По запросу
3
. Ornament 2 art. 4XY-2847B-10-00
По запросу
4
. .Seal 1 art. 4XY-28428-00-00
По запросу
5
. .Hook 3 art. 4XY-28494-00-00
По запросу
6
. .Hook 4 art. 4XY-28495-00-00
По запросу
7
. .Lever art. 4XY-2841A-00-00
По запросу
8
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
9
. Bolt art. 97017-05012-00
По запросу
10
. Washer, Plate art. 92907-05600-00
По запросу
11
. .Hook 2 art. 4XY-28498-00-00
По запросу
12
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
13
. Bolt art. 97017-05016-00
По запросу
14
. Washer, Plate art. 92907-05600-00
По запросу
15
. .Cover 3 art. 4XY-2843J-00-00
По запросу
16
. Bolt, Button Head art. 92017-05008-00
По запросу
17
. Washer, Plate art. 92907-05600-00
По запросу
18
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
19
. Bolt, Button Head art. 92017-05014-00
По запросу
20
. Washer, Plate art. 90201-05556-00
По запросу
21
. .Hinge 3 art. 4XY-28454-10-00
По запросу
22
. .Washer, Plate art. 90202-10120-00
По запросу
23
. Bolt, Button Head art. 92017-05020-00
По запросу
24
. .Reinforcement 2 art. 4XY-28437-00-00
По запросу
25
. .Plate 5 art. 4XY-2847H-00-00
По запросу
26
. .Stopper, Open art. 4XY-2845B-00-00
По запросу
27
. Bolt, Button Head art. 92017-05014-00
По запросу
28
. Washer, Plate art. 92907-05600-00
По запросу
29
Фиксатор пластиковый Yamaha art. 90269-05055-00
от 830 ₽
30
. .Plate, Rubber 4 art. 4XY-28499-00-00
По запросу
31
. .Plate art. 4XY-2843L-00-00
По запросу
32
. .Rivet, Blind art. 90267-32003-00
По запросу
33
. .Washer art. 92907-03600-00
По запросу
34
. Washer, Plate art. 90201-08326-00
По запросу
35
. .Seal 2 art. 4XY-28429-00-00
По запросу
36
Cover Lock Assy 2 art. 4XY-2849K-00-00
По запросу
37
Пистон Yamaha art. 90269-06081-00
от 788 ₽
38
Lock Assy 3 art. 4XY-W2843-00-00
По запросу
39
Plate, Rubber 5 art. 4XY-2845J-00-00
По запросу
40
Гайка art. 95707-05500-00
По запросу
41
Plate 6 art. 4XY-2849H-00-00
По запросу
42
Cover 6 art. 4XY-2843C-00-00
По запросу
43
Nut, Spring art. 90183-04005-00
По запросу
44
Damper art. 4KJ-28371-00-00
По запросу
45
Washer, Plate art. 90201-065G8-00
По запросу
46
Grommet art. 90480-20447-00
По запросу
47
Collar art. 90387-084R5-00
По запросу
48
Collar art. 90387-0811N-00
По запросу
49
Bolt, Button Head art. 92017-06055-00
По запросу
50
Bolt, Button Head art. 92017-06035-00
По запросу
51
Seat 2 art. 4XY-2848K-01-00
По запросу
52
Frame, Saddlebag 2 art. 4YE-F8474-00-00
По запросу
53
Plug art. 90338-07259-00
По запросу
54
Damper 2 art. 4YE-28416-00-00
По запросу
55
Stay, Front Guard 2 art. 4YE-28414-02-00
По запросу
56
Collar art. 90387-0811N-00
По запросу
57
Болт Yamaha art. 95817-08014-00
По запросу
58
Bolt, Button Head art. 92014-08040-00
По запросу
59
Bolt, Button Head art. 92014-08016-00
По запросу
60
Bolt, Button Head art. 92014-08020-00
По запросу
61
Болт с фланцем art. 95817-08016-00
По запросу
62
Nut art. 95307-08800-00
По запросу
63
Guard, Engine 2 art. 4NL-F8419-00-00
По запросу
64
Nut, Crown art. 90176-10075-00
По запросу
65
Washer, Plate art. 92907-10600-00
По запросу
66
Bolt, Button Head art. 92017-10030-00
По запросу
67
Guard, Saddlebag 2 art. 4XY-2842K-00-00
По запросу
68
Bolt, Flange art. 95814-08016-00
По запросу
69
Reflector, Rear 1 art. 4YE-85131-00-00
По запросу
70
Bracket, Reflector 1 art. 4YE-85132-00-00
По запросу
71
Screw, Tapping art. 97707-30514-00
По запросу
