модель 2001 года
- Модель Royal Star
- Код модели XVZ13LTN

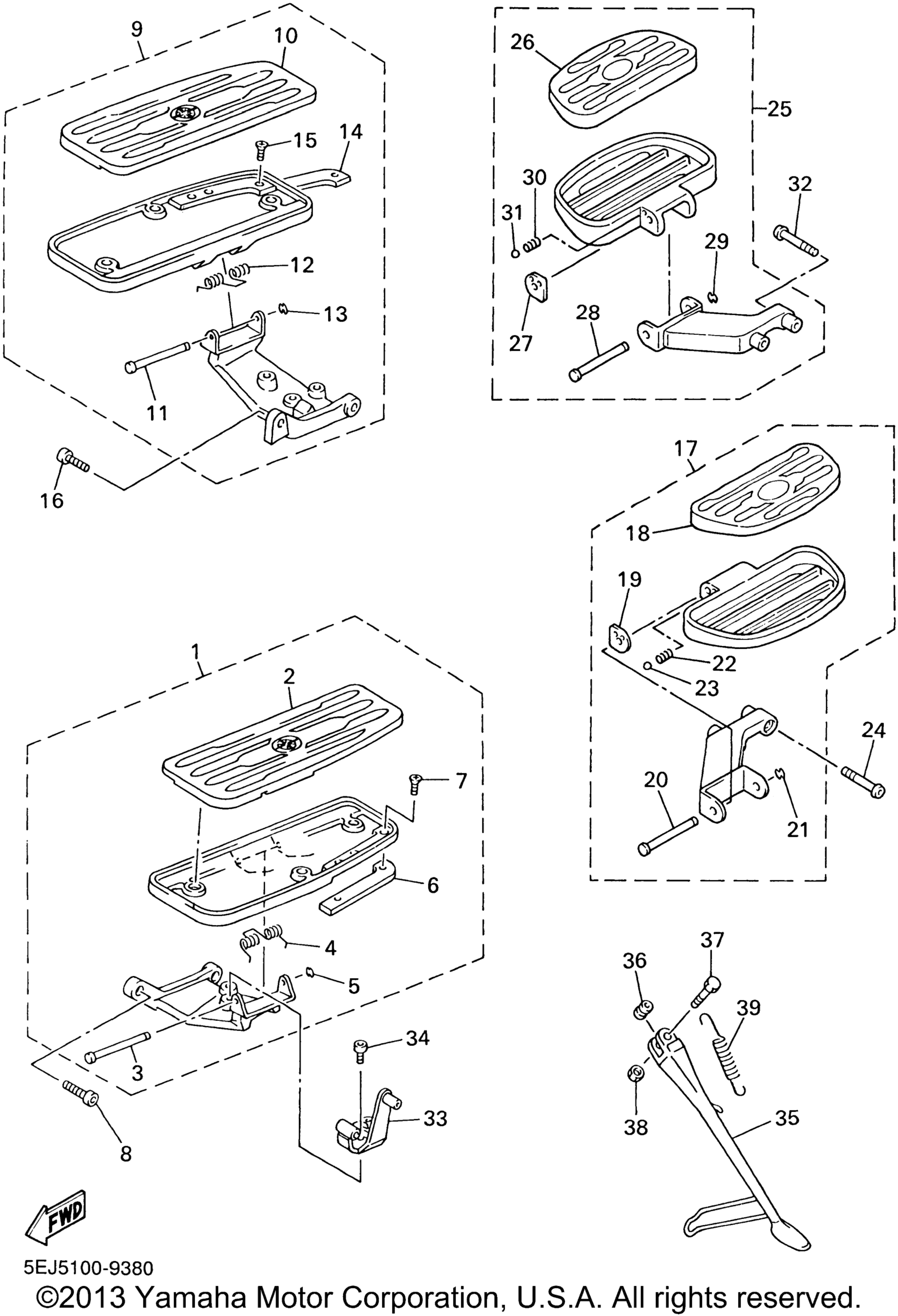

Схема подножки и подставки для XVZ13LTN
Схема
Детали
Номер
Наименование детали
Цена
1
Front Footrest Assy (Left) art. 4XY-27410-10-00
По запросу
2
. Cover, Footrest art. 4XY-27413-01-00
По запросу
3
. Shaft art. 3D8-27427-00-00
По запросу
4
. .Spring, Return art. 4NK-27426-00-00
По запросу
5
. Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
6
. .Mole 1 art. 4NK-27496-00-00
По запросу
7
. .Screw, Flat Head art. 98780-05010-00
По запросу
8
Bolt, Hexagon Socket Head art. 91317-10030-00
По запросу
9
Front Footrest Assy (Right) art. 4XY-27420-10-00
По запросу
10
. Cover, Footrest art. 4XY-27423-01-00
По запросу
11
. Shaft art. 3D8-27427-00-00
По запросу
12
. .Spring, Return art. 4NK-27426-00-00
По запросу
13
. Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
14
. .Mole 2 art. 4NK-27497-00-00
По запросу
15
. .Screw, Flat Head art. 98780-05010-00
По запросу
16
Bolt, Hexagon Socket Head art. 91317-10030-00
По запросу
17
Rear Footrest Assy 1 art. 4XY-27430-00-00
По запросу
18
. .Cover, Rear Footrest art. 4YE-27433-00-00
По запросу
19
. .Washer, Special art. 4YE-27437-01-00
По запросу
20
. Shaft art. 4YE-27427-00-00
По запросу
21
. Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
22
. .Spring, Compression art. 90501-13720-00
По запросу
23
. .Ball art. 93501-04011-00
По запросу
24
Bolt, Button Head art. 92017-08040-00
По запросу
25
Rear Footrest Assy 2 art. 4XY-27440-00-00
По запросу
26
. .Cover, Rear Footrest art. 4YE-27433-00-00
По запросу
27
. .Washer, Special art. 4YE-27437-01-00
По запросу
28
. Shaft art. 4YE-27427-00-00
По запросу
29
. Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
30
. .Spring, Compression art. 90501-13720-00
По запросу
31
. .Ball art. 93501-04011-00
По запросу
32
Bolt, Button Head art. 92017-08040-00
По запросу
33
Bracket 3 art. 4NK-27443-00-00
По запросу
34
Bolt art. 91317-08014-00
По запросу
35
Stand, Side art. 4NK-27311-01-00
По запросу
36
Collar art. 90387-1007K-00
По запросу
37
Bolt art. 90101-10776-00
По запросу
38
Nut, Self-Locking art. 90185-10037-00
По запросу
39
Spring, Tension art. 90506-29358-00
По запросу
