модель 2001 года
- Модель Royal Star
- Код модели XVZ13LTN

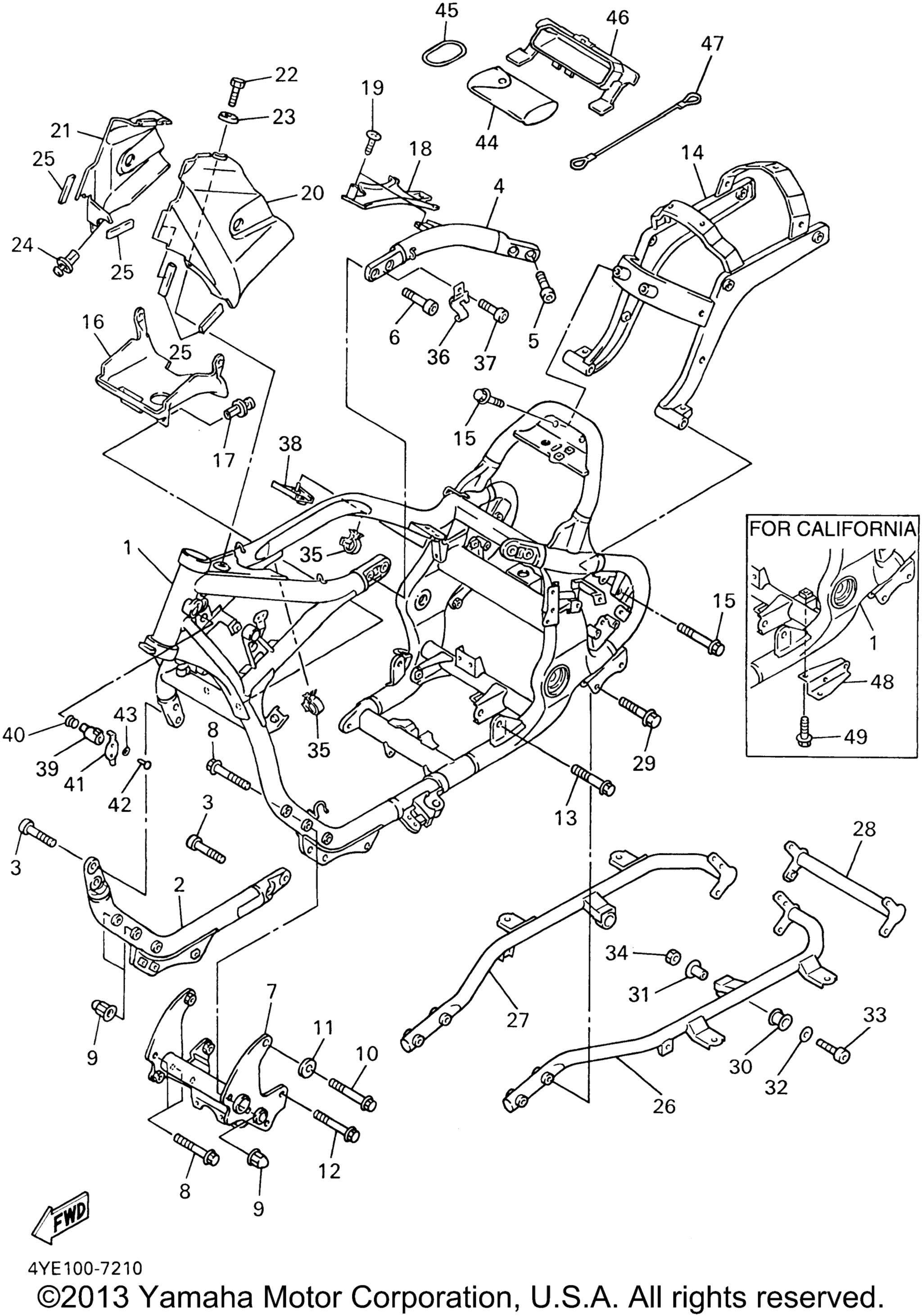

Схема рамы для XVZ13LTN
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp YB (4YEJ) art. 4YE-21110-10-33
По запросу
1
Frame Comp YB(4YEH) art. 4YE-21110-00-33
По запросу
2
Down Tube Comp.2 YB art. 4XY-21150-00-33
По запросу
3
Bolt, Hexagon Socket Head art. 91317-10030-00
По запросу
4
Frame, Rear YB art. 4NK-21120-10-33
По запросу
5
Bolt, Hexagon Socket Head art. 91317-10030-00
По запросу
6
Болт art. 91317-10025-00
По запросу
7
Cross Bar Complete art. 4NK-2141V-00-00
По запросу
8
Bolt, Flange art. 95817-10070-00
По запросу
9
Nut, Crown art. 90176-10075-00
По запросу
10
Bolt, Flange art. 90105-10788-00
По запросу
11
Washer art. 90209-12341-00
По запросу
12
Bolt, Flange art. 90105-10788-00
По запросу
13
Bolt, Flange art. 90105-12252-00
По запросу
14
Rear Frame Comp art. 4XY-21190-02-00
По запросу
15
Bolt, Flange art. 95817-10035-00
По запросу
16
Cover art. 4NK-2117F-00-00
По запросу
17
Rivet art. 90269-05049-00
По запросу
18
Cover 2 art. 4NK-2117M-01-00
По запросу
19
Винт резьбовой art. 97707-60016-00
По запросу
20
Cover, Side 5 YB art. 4NK-2171E-00-33
По запросу
21
Cover, Side 6 YB art. 4NK-2171X-00-33
По запросу
22
Bolt art. 97017-05016-00
По запросу
23
Шайба Yamaha art. 90209-06012-00
от 400 ₽
24
Заклепка Yamaha art. 90269-07076-00
По запросу
25
Damper, Plate 2 art. 1LJ-2414J-00-00
По запросу
26
Stay, Muffler 1 art. 4YE-21445-10-00
По запросу
27
Stay, Muffler 2 art. 4YE-21446-10-00
По запросу
28
Stay, Muffler 3 art. 4YE-2144F-01-00
По запросу
29
Bolt, Flange art. 90105-08310-00
По запросу
30
Damper, Footrest 2 art. 36Y-27424-01-00
По запросу
31
Collar art. 90387-10048-00
По запросу
32
Washer, Plate art. 90201-105A2-00
По запросу
33
Bolt art. 91317-10045-00
По запросу
34
Nut art. 95337-10600-00
По запросу
35
Clamp art. 90464-20191-00
По запросу
36
Clamp art. 4NK-82594-00-00
По запросу
37
Болт Yamaha 91317-06065-00 art. 91317-06010-00
По запросу
38
Protector art. 4NK-2117G-00-00
По запросу
39
Steering Lock Assy art. 2A6-23408-00-00
По запросу
40
Spring, Conical art. 90502-09024-00
По запросу
41
Cap, Handle Lock art. 584-23484-01-00
По запросу
42
Rivet art. 90269-04003-00
По запросу
43
Washer, Conical Spring art. 90208-04029-00
По запросу
44
Tool Kit art. 4NK-28100-00-00
По запросу
45
Прокладка клапанной крышки Yamaha art. 93210-62446-00
По запросу
46
Box, Tool art. 4NK-28173-00-00
По запросу
47
Hanger, Helmet art. 4YE-21398-00-00
По запросу
48
Bracket, Canister (4YEJ) art. 4NK-2134X-00-00
По запросу
49
Болт с фланцем art. 95817-06012-00
По запросу
