модель 2012 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13ABCR) CA

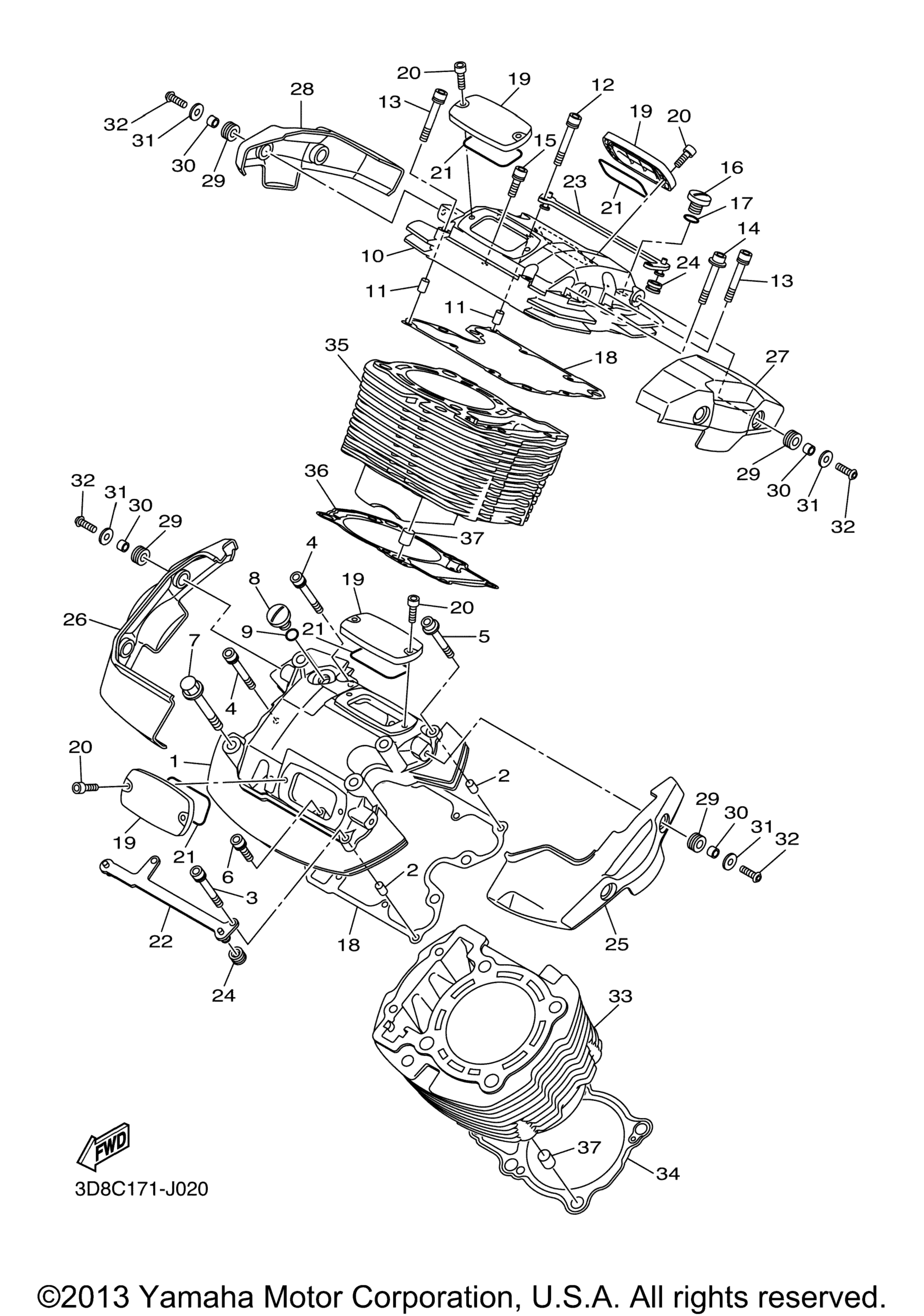

Схема цилиндра для V STAR 1300 (XVS13ABCR) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Cylinder Head 1 art. 3D8-11191-00-00
По запросу
2
Палец Yamaha art. 91808-16023-00
По запросу
3
Bolt, Hexagon Socket Head art. 90110-06269-00
По запросу
4
Bolt, Hexagon Socket Head art. 90110-06268-00
По запросу
5
Bolt, Hexagon Socket Head art. 90110-06166-00
По запросу
6
Bolt, Hexagon Socket Head art. 90110-06267-00
По запросу
7
Болт с фланцем Yamaha art. 95817-10090-00
от 935 ₽
8
Заглушка, прямой винт art. 90340-14117-00
По запросу
9
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
10
Cover, Cylinder Head 2 art. 3D8-11192-00-00
По запросу
11
Палец Yamaha art. 91808-16023-00
По запросу
12
Bolt, Hexagon Socket Head art. 90110-06269-00
По запросу
13
Bolt, Hexagon Socket Head art. 90110-06268-00
По запросу
14
Bolt, Hexagon Socket Head art. 90110-06166-00
По запросу
15
Bolt, Hexagon Socket Head art. 90110-06267-00
По запросу
16
Заглушка, прямой винт art. 90340-14117-00
По запросу
17
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
18
Gasket, Head Cover 1 art. 3D8-11193-00-00
По запросу
19
Cover, Cylinder Head Side 2 art. 27D-11186-00-00
По запросу
20
Болт Yamaha art. 91314-06020-00
от 263 ₽
21
Gasket, Cylinder Head Side art. 3D8-11196-00-00
По запросу
22
Plate 2 art. 3D8-1112F-01-00
По запросу
23
Plate 3 art. 3D8-1113F-01-00
По запросу
24
Grommet art. 90480-10334-00
По запросу
25
Cover 1 art. 3D8-1111M-00-00
По запросу
26
Cover 2 art. 3D8-1111N-00-00
По запросу
27
Cover 3 art. 3D8-1111P-00-00
По запросу
28
Cover 4 art. 3D8-1111R-00-00
По запросу
29
Grommet art. 90480-13022-00
По запросу
30
Collar art. 90387-06207-00
По запросу
31
Washer, Plate art. 90201-06088-00
По запросу
32
Bolt, Hex. Socket Button art. 90111-06038-00
По запросу
33
Cylinder 1 art. 3D8-11311-00-00
По запросу
34
Gasket, Cylinder art. 3D8-11351-00-00
По запросу
35
Cylinder 2 art. 3D8-11321-01-00
По запросу
36
Gasket, Cylinder 2 art. 3D8-11352-00-00
По запросу
37
Палец Yamaha art. 91808-16023-00
По запросу
