модель 2012 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13ABCR) CA

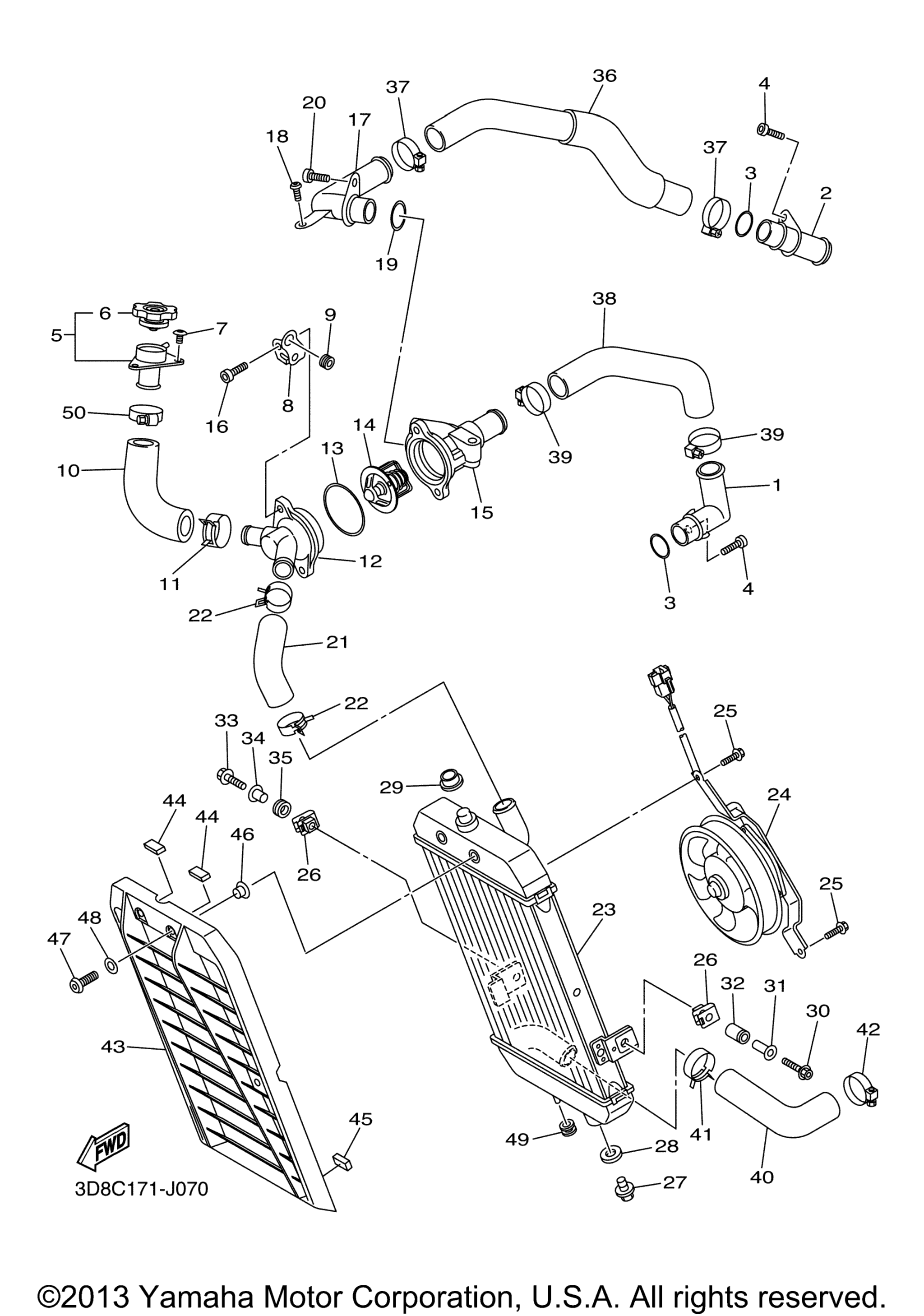

Схема шланга радиатора для V STAR 1300 (XVS13ABCR) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 1 art. 3D8-12481-00-00
По запросу
2
Pipe 2 art. 3D8-12482-00-00
По запросу
3
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
4
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
5
Conduction Assy art. 4NK-12590-00-00
По запросу
6
Крышка радиатора Yamaha art. 1B3-12462-00-00
По запросу
7
Bolt,Hex. Socket Button art. 90111-06083-00
По запросу
8
Bracket 1 art. 3D8-1244E-00-00
По запросу
9
Grommet art. 90480-10517-00
По запросу
10
Hose 6 art. 3D8-12589-10-00
По запросу
11
Clip art. 90467-230A1-00
По запросу
12
Cover, Thermostat art. 3D8-12413-10-00
По запросу
13
Кольцо Yamaha art. 93210-49046-00
от 160 ₽
Аналог
Кольцо уплотнительное крышки тяги переключения передач для Yamaha 6-90/F6-100, Skipper
art. SK93210-49046
160 ₽
Требуется 1 шт.
14
Thermostat Assy art. 1AE-12410-01-00
По запросу
15
Housing, Thermostat art. 3D8-12417-10-00
По запросу
16
Болт Yamaha art. 91314-06020-00
от 263 ₽
17
Pipe 6 art. 3D8-12476-00-00
По запросу
18
Болт Yamaha art. 92012-06010-00
По запросу
19
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
20
Болт Yamaha art. 91317-06012-00
По запросу
21
Hose 4 art. 3D8-12579-00-00
По запросу
22
Clip art. 90467-280A1-00
По запросу
23
Radiator Comp art. 3D8-12461-10-00
По запросу
24
Blower Assy art. 3D8-12405-10-00
По запросу
25
Bolt, Blower Holding art. 3D8-12675-00-00
По запросу
26
Plate art. 3D8-12535-00-00
По запросу
27
Plug, Drain Cock art. 1AA-12561-00-00
По запросу
28
Gasket art. 1AA-12435-00-00
По запросу
29
Grommet art. 90480-20003-00
По запросу
30
Bolt, Hexagon Socket Head art. 90110-06261-00
По запросу
31
Collar art. 90387-0614X-00
По запросу
32
Damper, Radiator art. 4XY-12465-00-00
По запросу
33
Bolt, Hexagon Socket Head art. 90110-06263-00
По запросу
34
Collar art. 90387-07391-00
По запросу
35
Grommet art. 90480-19283-00
По запросу
36
Hose 1 art. 3D8-12576-00-00
По запросу
37
Hose Clamp Assy art. 90450-28001-00
По запросу
38
Hose 3 art. 3D8-12578-00-00
По запросу
39
Hose Clamp Assy art. 90450-28001-00
По запросу
40
Hose 5 art. 3D8-12588-00-00
По запросу
41
Clip art. 90467-280A1-00
По запросу
42
Hose Clamp Assy art. 90450-35001-00
По запросу
43
Cover, Radiator art. 3D8-12467-00-00
По запросу
44
Damper 1 art. 3D8-21541-00-00
По запросу
45
Damper, Radiator art. 3D8-12465-00-00
По запросу
46
Collar art. 90387-08076-00
По запросу
47
Bolt, Hex. Socket Button art. 90111-06041-00
По запросу
48
Washer, Plate art. 90201-06096-00
По запросу
49
Grommet art. 90480-08003-00
По запросу
50
Hose Clamp Assy art. 90450-28001-00
По запросу
