модель 2012 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13ABCR) CA

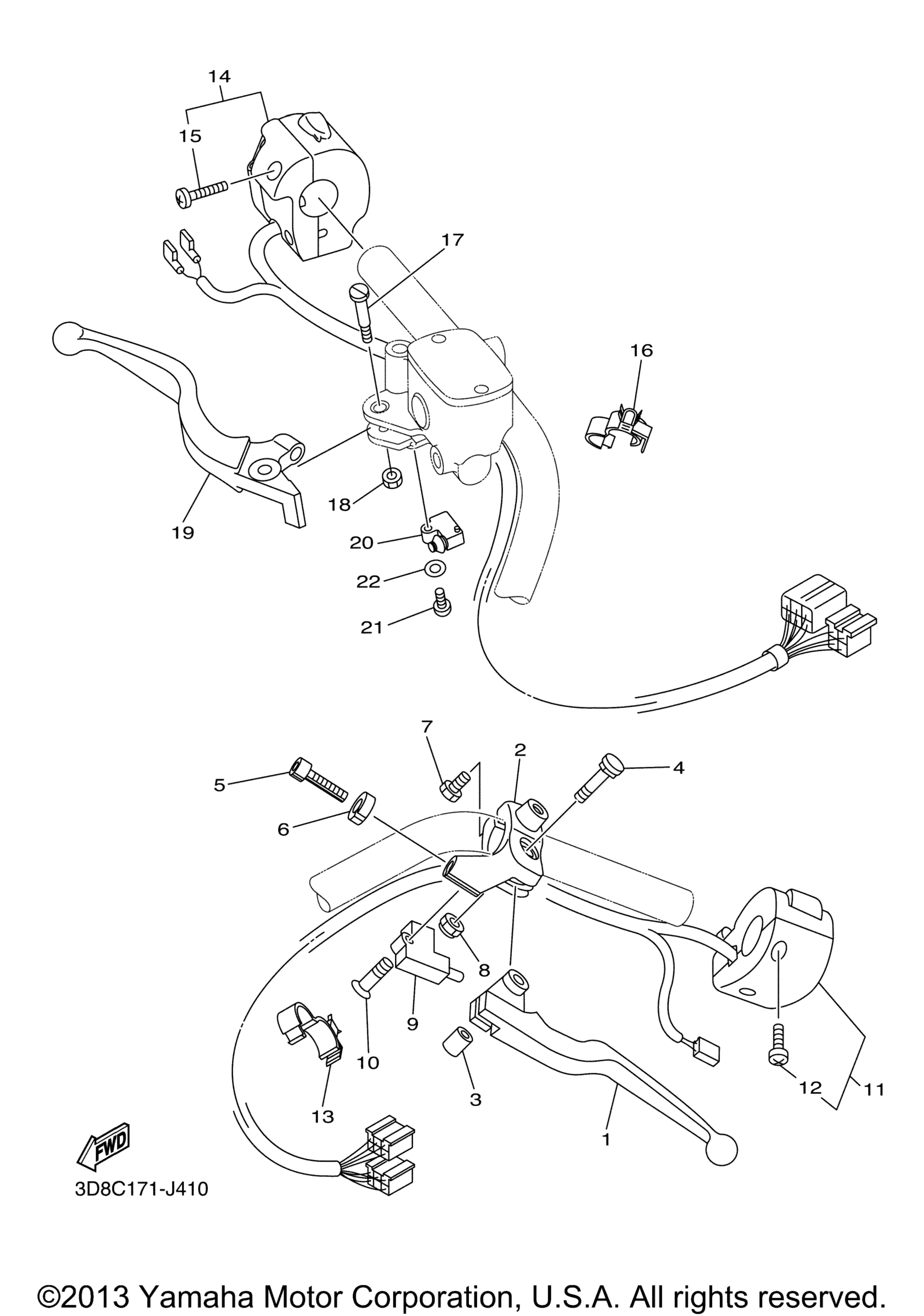

Схема рычагов управления и переключателей для V STAR 1300 (XVS13ABCR) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Lever 1 art. 5BN-83912-00-00
По запросу
2
Holder, Lever 1 art. 5BN-82911-20-00
По запросу
3
Collar, Lever 1 art. 4TR-83913-00-00
По запросу
4
Bolt, Lever art. 4TR-83945-10-00
По запросу
5
Болт регулировки натяжения Yamaha art. 90123-08002-00
По запросу
6
Гайка Yamaha art. 90179-08030-00
По запросу
7
Болт art. 97017-06020-00
По запросу
8
Гайка Yamaha art. 95617-06100-00
от 368 ₽
9
Switch art. 3YX-82917-01-00
По запросу
10
Screw, Flat Head art. 98707-03020-00
По запросу
11
Switch, Handle 3 art. 3D8-83973-10-00
По запросу
12
. .Screw, Pan Head art. 98504-05025-00
По запросу
13
Clamp art. 90464-15192-00
По запросу
14
Switch, Handle 4 art. 3D8-83972-10-00
По запросу
15
. .Screw, Pan Head art. 98504-05025-00
По запросу
16
Clamp art. 90464-15192-00
По запросу
17
Bolt, Lever art. 5VS-2589F-00-00
По запросу
18
Гайка Yamaha art. 95617-06100-00
от 368 ₽
19
Lever 2 art. 3D8-83922-00-00
По запросу
20
Stop Switch Assy art. 36Y-82917-00-00
По запросу
21
.Screw, Pan Head art. 98580-04014-00
По запросу
22
Washer, Plate art. 92990-04600-00
По запросу
