модель 2012 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13ABCR) CA

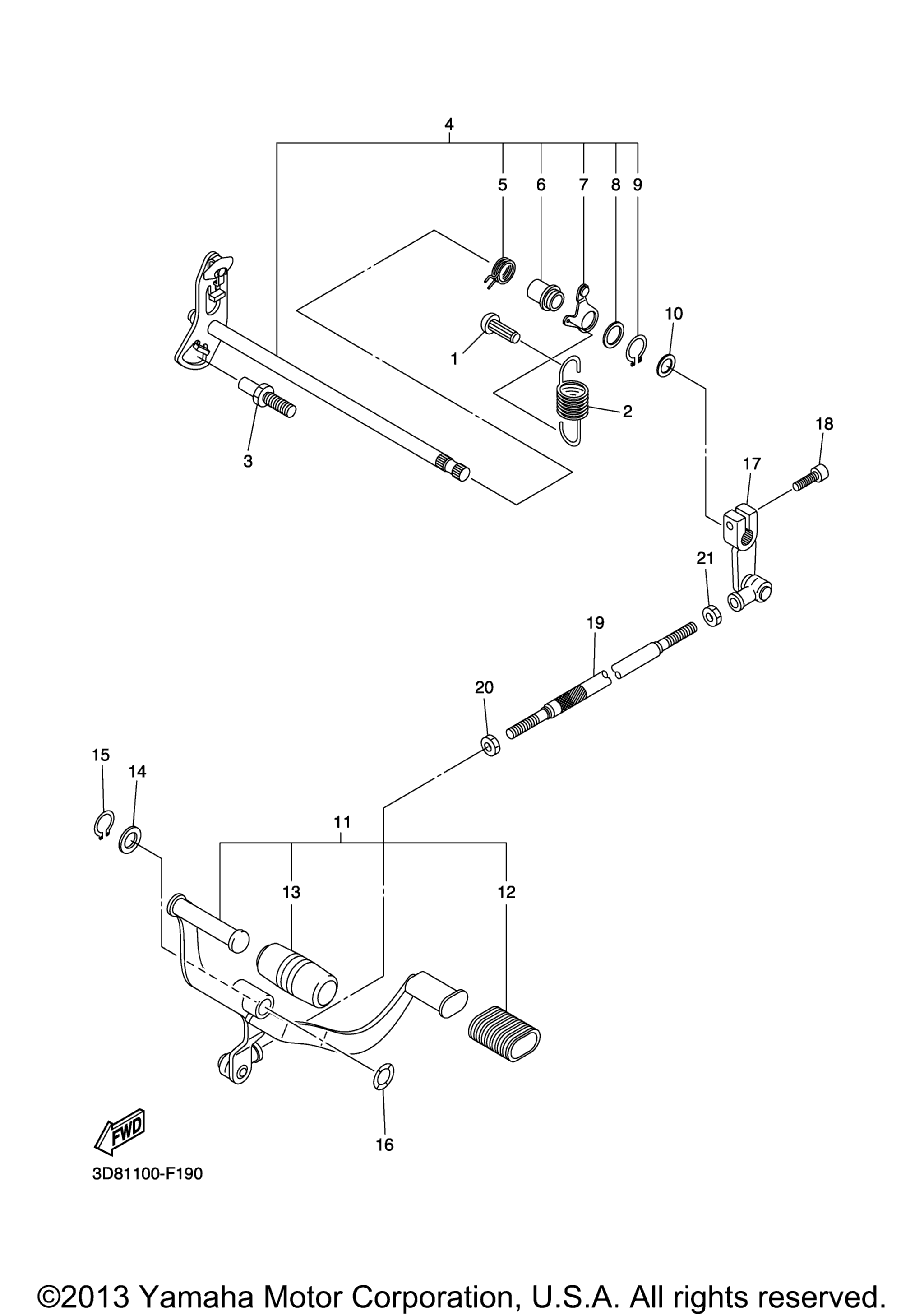

Схема вала переключения передач для V STAR 1300 (XVS13ABCR) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Hook, Spring art. 132-16346-00-00
По запросу
2
Spring, Tension art. 90506-18015-00
По запросу
3
Stopper, Screw art. 5VK-18127-00-00
По запросу
4
Shift Shaft Assy art. 3D8-18101-01-00
По запросу
5
. .Spring, Torsion art. 90508-32040-00
По запросу
6
. .Spacer art. 3D8-18175-00-00
По запросу
7
. .Stopper Lever Assy art. 3D8-18140-00-00
По запросу
8
Шайба КПП Yamaha art. 90201-177G4-00
По запросу
9
. .Circlip art. 99009-17400-00
По запросу
10
Washer, Plate art. 90201-127E1-00
По запросу
11
Shift Pedal Assy art. 3D8-18110-12-00
По запросу
12
. .Cover, Shift Pedal art. 22N-18113-00-00
По запросу
13
. Cover, Shift Pedal art. 5VN-18113-00-00
По запросу
14
Washer, Plate art. 90201-124E4-00
По запросу
15
Стопор Yamaha art. 99009-12400-00
от 578 ₽
16
Шайба Yamaha art. 90206-12074-00
от 326 ₽
17
Arm, Shift art. 3D8-18112-01-00
По запросу
18
Болт Yamaha art. 91314-06020-00
от 263 ₽
19
Rod, Shift art. 3D8-18115-00-00
По запросу
20
Гайка Yamaha art. 90170-06228-00
По запросу
21
Nut art. 95380-06700-00
По запросу
