модель 2012 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13ABCR) CA

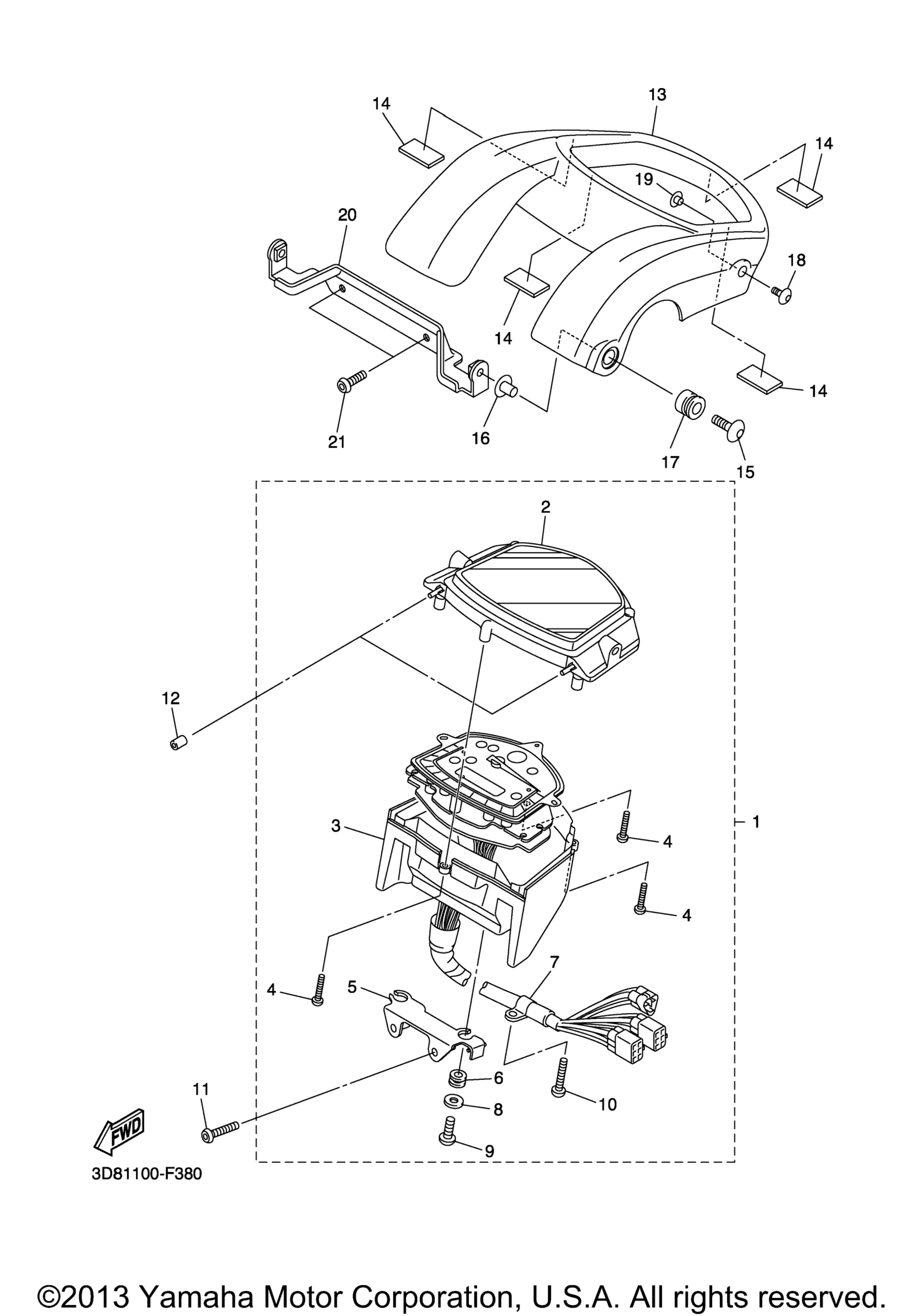

Схема спидометра для V STAR 1300 (XVS13ABCR) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Meter Assy (Mph) art. 3D8-83500-02-00
По запросу
2
. .Case, Meter Upper art. 3D8-8353E-00-00
По запросу
3
. .Case, Speedometer Lower art. 3D8-83572-00-00
По запросу
4
. .Screw, Tapping art. 97702-30014-00
По запросу
5
. .Bracket, Meter art. 3D8-83519-00-00
По запросу
6
. Damper art. 4XV-83513-00-00
По запросу
7
. .Clamp art. 4HC-83595-00-00
По запросу
8
. .Washer, Special art. 90201-05033-00
По запросу
9
Винт Yamaha art. 97702-50016-00
По запросу
10
. .Screw, Tapping art. 97707-40014-00
По запросу
11
Bolt, Button Head art. 92012-08035-00
По запросу
12
Hose art. 90445-05004-00
По запросу
13
Cover, Meter art. 3D8-83559-01-00
По запросу
14
Damper art. 3D8-83541-00-00
По запросу
15
Bolt, Hexagon Socket Head art. 90110-06202-00
По запросу
16
Collar art. 90387-06162-00
По запросу
17
Grommet art. 90480-13020-00
По запросу
18
Bolt, Hexagon Socket Head art. 90111-05059-00
По запросу
19
Collar art. 90387-05035-00
По запросу
20
Bracket art. 3D8-8350E-00-00
По запросу
21
Bolt, Hex. Socket Button art. 90111-06062-00
По запросу
