модель 2012 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13ABCR) CA

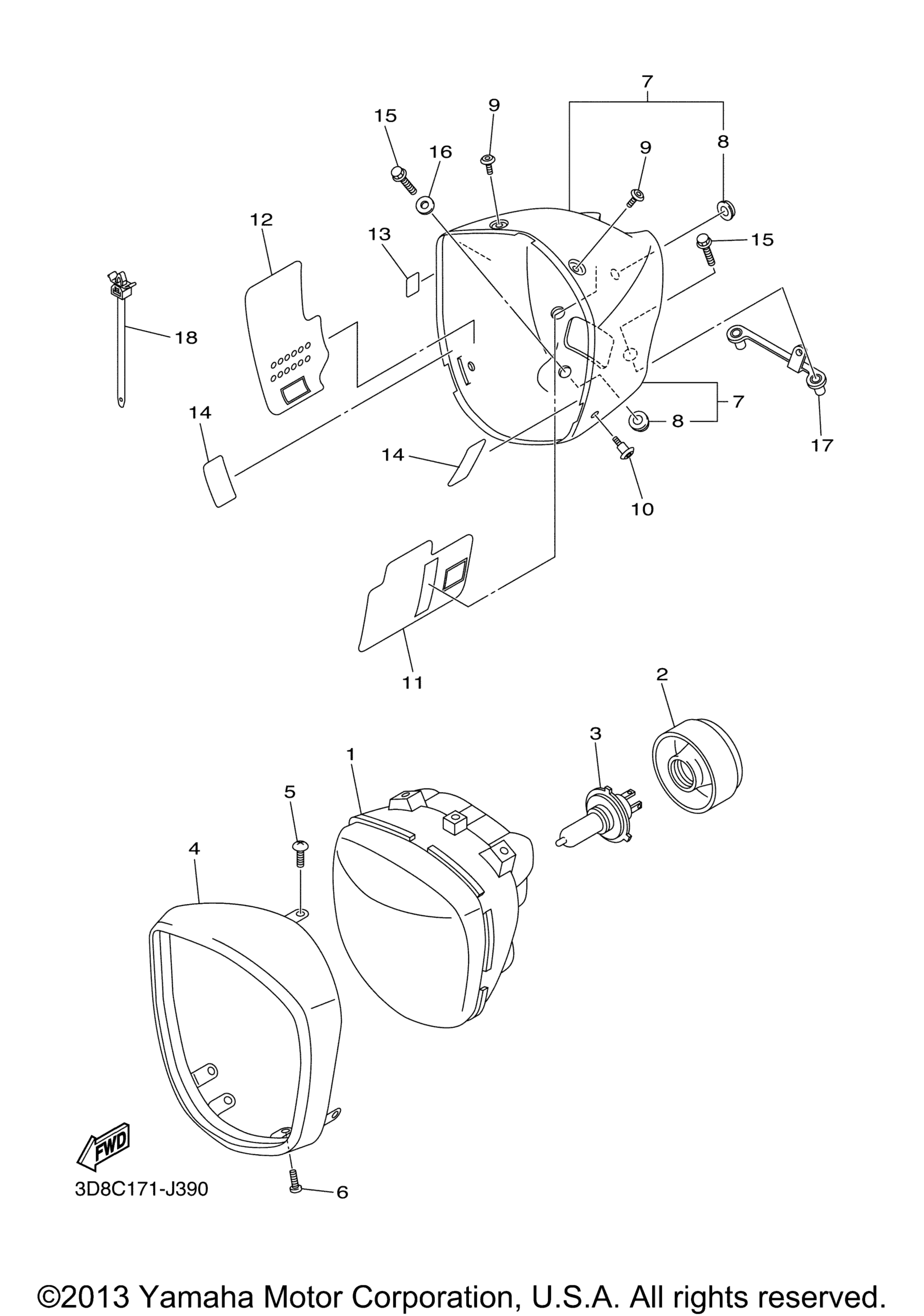

Схема фары для V STAR 1300 (XVS13ABCR) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Lens Assy art. 3D8-84320-10-00
По запросу
2
.Cover, Socket art. 5JW-84397-00-00
По запросу
3
Bulb (12V-60/55W) (H4) HALOGEN art. 8V0-84314-10-00
По запросу
4
Rim, Headlight art. 3D8-84315-00-00
По запросу
5
Болт Yamaha art. 98517-05012-00
По запросу
6
Screw, Tapping art. 97780-40112-00
По запросу
7
Body Assy art. 3D8-84330-10-00
По запросу
8
. .Damper, Headlight 1 art. 42X-84366-00-00
По запросу
9
Bolt, Hex. Socket Button art. 90111-05007-00
По запросу
10
Bolt, Hex. Socket Button art. 90111-05020-00
По запросу
11
Holder, 1 art. 3D8-8411T-00-00
По запросу
12
Holder, 2 art. 3D8-8411U-00-00
По запросу
13
Protector art. 3MA-27491-00-00
По запросу
14
Seal 1 art. 3D8-21575-00-00
По запросу
15
Bolt, Flange art. 95022-06025-00
По запросу
16
Collar art. 90387-06175-00
По запросу
17
Holder art. 3D8-84387-00-00
По запросу
18
Clamp art. 90464-14006-00
По запросу
