модель 2012 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13ABCR) CA

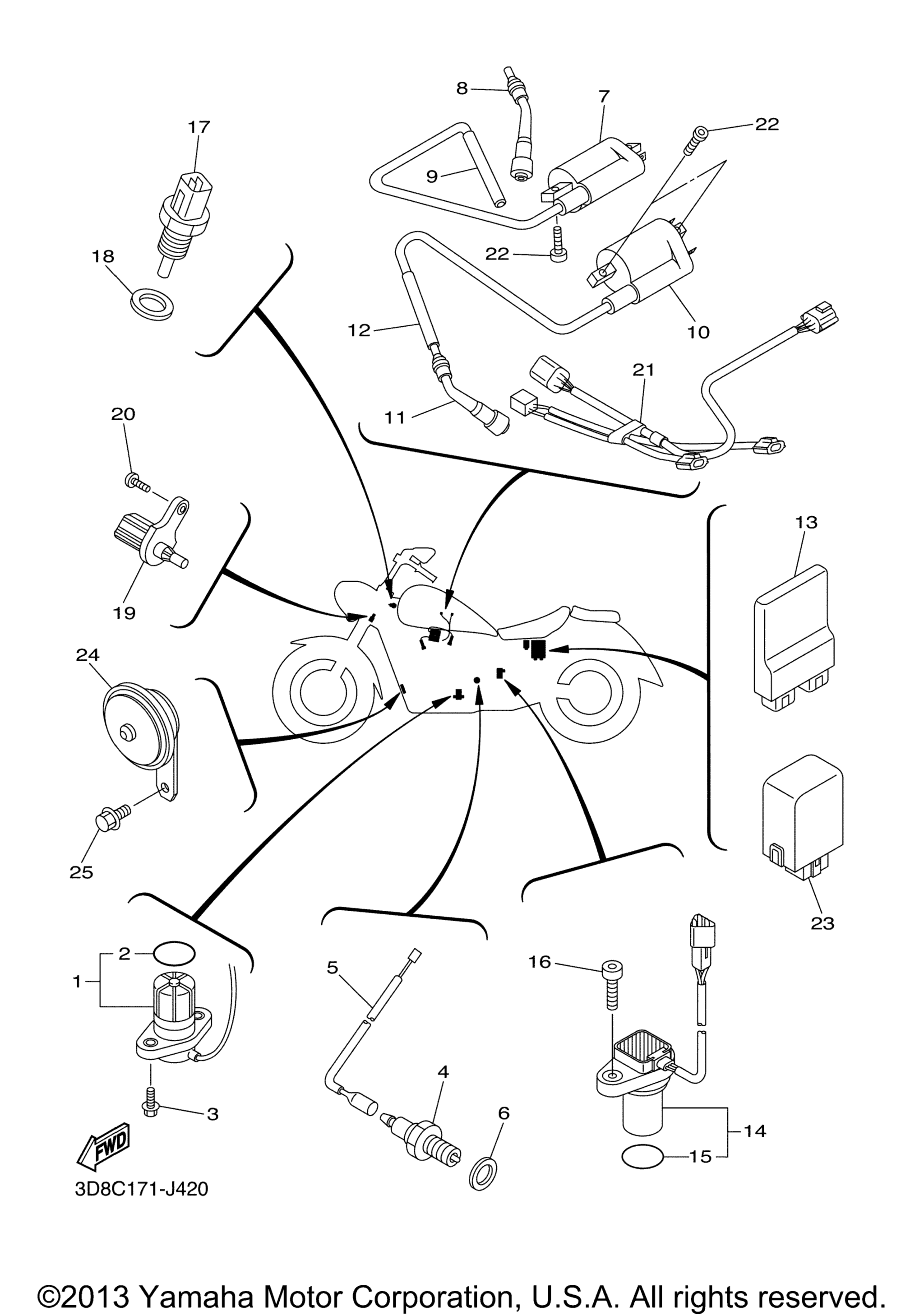

Схема электрооборудования 1 для V STAR 1300 (XVS13ABCR) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Level Gauge Assy art. 3D8-85720-00-00
По запросу
2
. .O-Ring art. 5VY-8A8E0-00-00
По запросу
3
Болт Yamaha art. 95022-06016-00
По запросу
4
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
5
Wire, Sub Lead art. 3D8-82509-00-00
По запросу
6
Прокладка art. 90430-10148-00
По запросу
7
Ignition Coil Assy art. 3D8-82310-02-00
По запросу
8
Plug Cap Assy art. 3D8-82370-00-00
По запросу
9
Hose art. 5RU-82353-00-00
По запросу
10
Ignition Coil Assy art. 3D8-82310-11-00
По запросу
11
Plug Cap Assy art. 3D8-82370-00-00
По запросу
12
Hose art. 5RU-82353-00-00
По запросу
13
Engine Control Unit Assy art. 3D8-8591A-20-00
По запросу
14
Sensor, Speed art. 3D8-83755-01-00
По запросу
15
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
16
Bolt, Hexagon Socket Head art. 91314-06016-00
По запросу
17
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
18
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
19
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
20
Болт Yamaha art. 98517-05012-00
По запросу
21
Wire, Sub Lead art. 3D8-82509-20-00
По запросу
22
Bolt art. 91380-06016-00
По запросу
23
Flasher Relay Assy art. 3D8-83350-00-00
По запросу
24
Horn art. 3D8-83371-00-00
По запросу
25
Bolt, Flange art. 90105-082A5-00
По запросу
