модель 2000 года
- Модель Z370
- Код модели Z 370 (S2000ZAAFCUS)

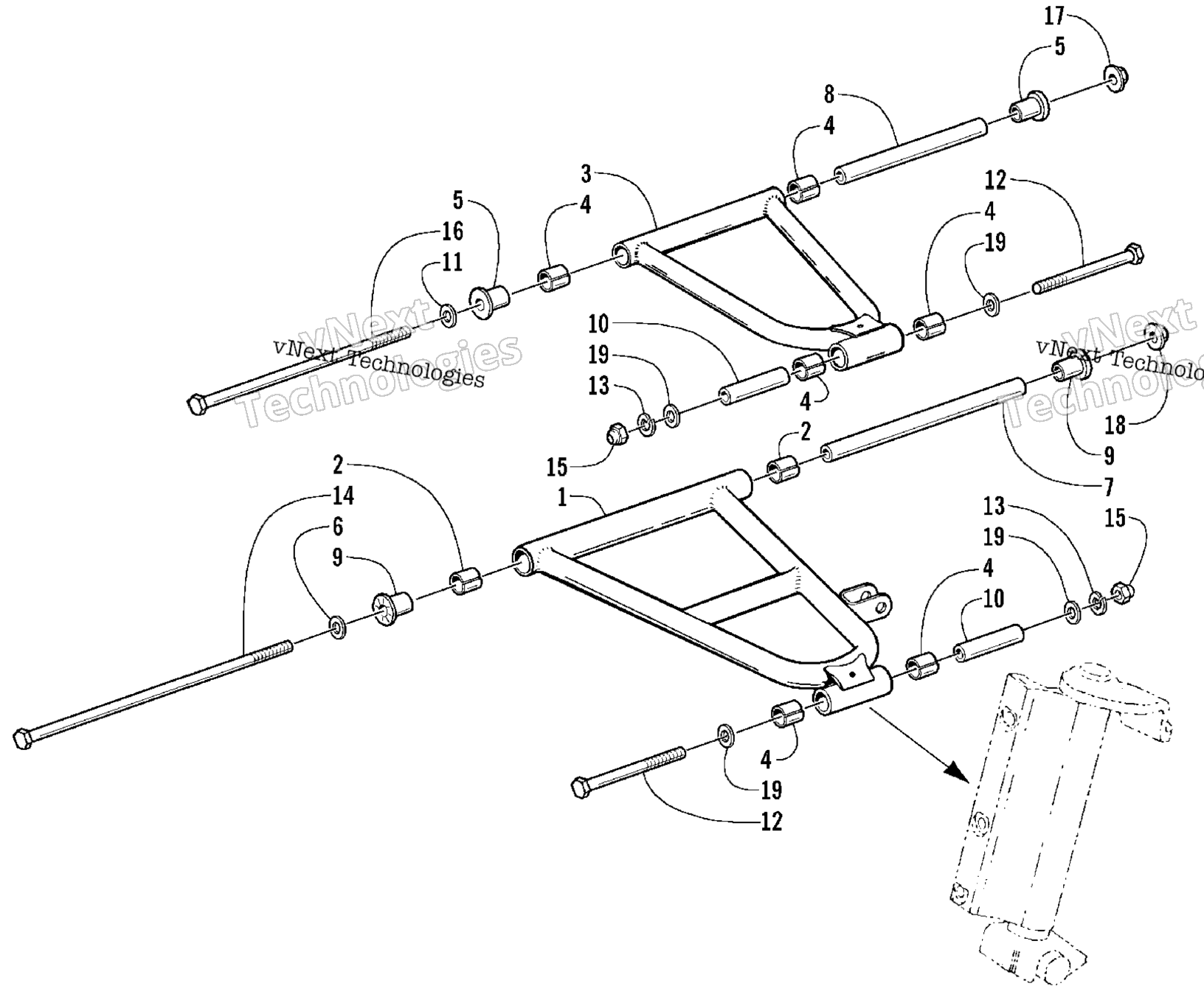

Схема узла рычага подвески для Z 370 (S2000ZAAFCUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Lower - Left Black art. 0703-527
от 10 209 ₽
1
Arm, Lower - Right Black art. 0703-526
от 9 290 ₽
2
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
3
Arm, Upper Black art. 0703-494
По запросу
4
Втулка Arctic Cat art. 0603-083
По запросу
5
Axle, Powder Metal art. 1603-244
По запросу
6
Washer art. 0623-663
от 3 600 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 2 шт.
Подписаться
7
Tube, Axle art. 0603-693
от 3 600 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 2 шт.
Подписаться
8
Tube, Axle art. 0603-692
По запросу
9
Axle, Serrated art. 0603-524
По запросу
10
Axle, Spindle art. 0603-830
По запросу
11
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
12
Screw, Cap art. 0623-657
По запросу
13
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
14
Screw, Cap HH 7/16-14X11.90 GD8 art. 0623-508
от 3 600 ₽
15
Nut, Lock art. 0623-026
По запросу
16
Screw, Cap-HH 3/8-16X9.455 GD 8 art. 0623-509
По запросу
17
Гайка Arctic Cat art. 0623-661
от 221 ₽
18
Гайка Arctic Cat art. 0623-660
от 168 ₽
19
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 8 шт.
Подписаться
